Bedienungsanleitung

Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.

Dieses Handbuch darf weder in Teilen noch als Ganzes ohne

vorherige Erlaubnis kopiert oder nachgedruckt werden.

Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der

jeweiligen Firma. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung

genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.

Zur korrekten Darstellung wird ein Farbbildschirm benötigt.

Inhaltszusammenfassung für Zoom H1 XLR

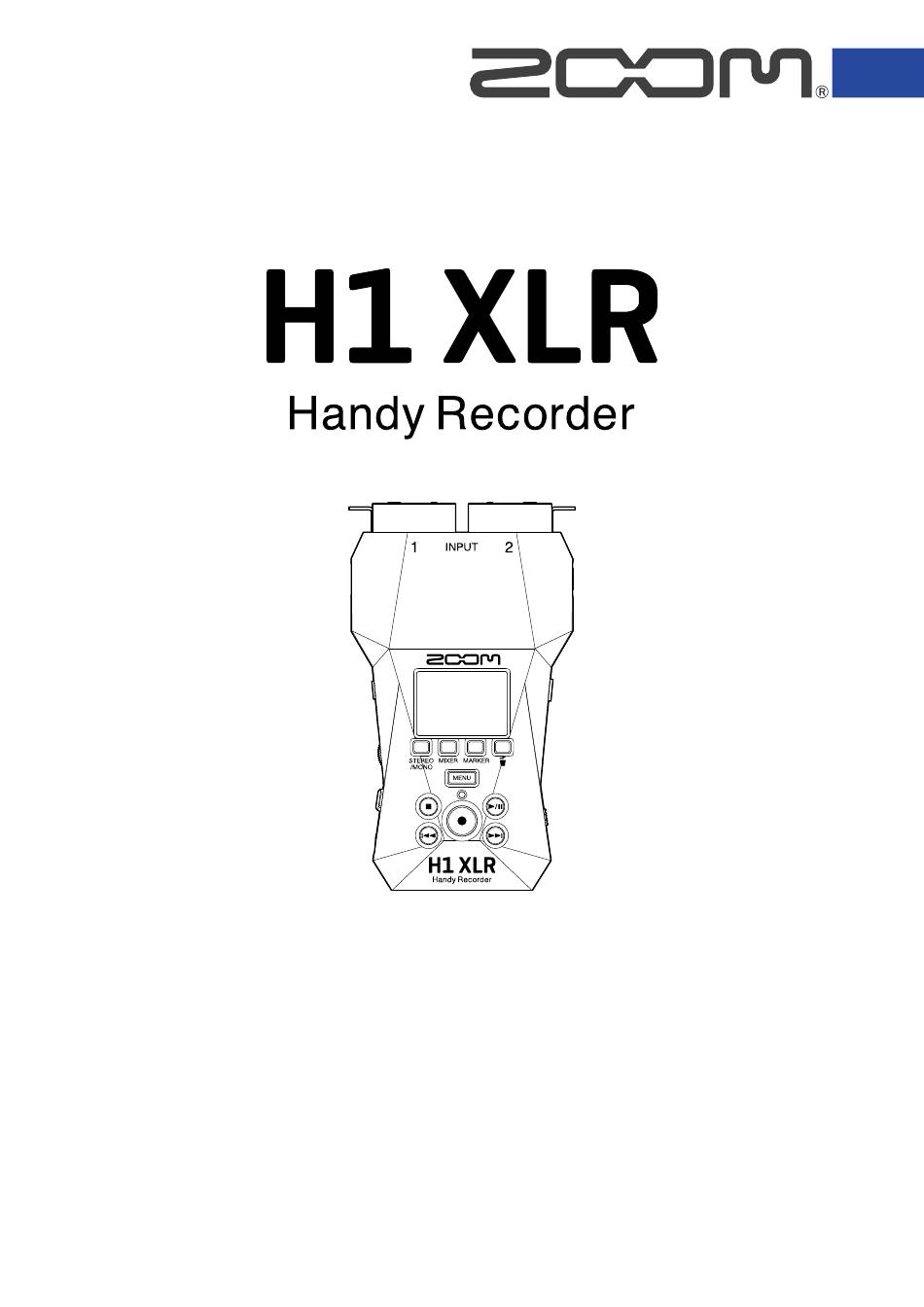

Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2024 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.
Seite 2 • USB Typ-C ist ein Warenzeichen des USB Implementers Forum. • Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live- Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Die ZOOM CORPORATION übernimmt keine Verantwortung für etwaige Verletzungen des Urheberrechts.
Seite 3 Inhalt Hinweise zu dieser Bedienungsanleitung........................2 H1 XLR im Überblick..............................6 Maximale Audioqualität während der gesamten Aufnahme und Nachbearbeitung........6 Beschreibung der Bedienelemente........................12 Übersicht der dargestellten Screens........................19 Aufnahmeprozess..............................26 Vorbereitungen treﬀen.............................27 Einsetzen von microSD-Karten..........................27 Stromversorgung............................... 28 Anschluss von Eingangsgeräten..........................30 Ein-/Ausschalten des Geräts............................32 Einstellen des Guide-Signals (erstmalige Inbetriebnahme)................
Seite 4 Ändern der Wiedergabegeschwindigkeit.......................86 Überprüfen der Datei-Informationen........................87 Bewegen der Wiedergabedatei in den Trash-Ordner..................88 Einrichten der Einstellungen für die Schleifenwiedergabe (Repeat-Einstellung)..........89 Dateiverwaltung.................................90 Ordner- und Dateistruktur im H1 XLR........................90 Einsatz als Audio-Interface............................92 Für Windows................................92 Anschluss an Computer, Smartphones und Tablets................... 92 Stummschalten des Eingangssignals........................95 Anpassen der Eingangseinstellungen und des Monitorings................
Seite 5 Speziﬁkationen.................................144...
Seite 6 H1 XLR im Überblick Maximale Audioqualität während der gesamten Aufnahme und Nachbearbeitung Dank zwei A/D-Wandlerstufen und der Unterstützung von 32 Bit Float WAV-Dateien bewahrt der H1 XLR im Betrieb von der Aufnahme bis zur Nachbearbeitung in einer DAW oder einer anderen Software die bestmögliche Audioqualität.
Seite 7 Bearbeitung mit DAWs und anderen Software-Anwendungen Da die Dateien im 32 Bit Float-WAV-Format aufgenommen werden, kann die Audioqualität auch bei de Bearbeitung erhalten werden.
Seite 8 Die Schaltung der dualen A/D-Wandlerstufe im Überblick Jede Eingangsschaltung im H1 XLR verfügt über zwei A/D-Wandler mit unterschiedlicher Eingangsverstärkung. Durch diese Schaltung ist eine hochwertige Audioqualität bei der Aufnahme sichergestellt, ohne dass die Eingangsverstärkung angepasst werden muss – ein normalerweise unvermeidbarer Arbeitsschritt. Beeindruckende Dynamik Durch die Kombination der zwei A/D-Wandler wird eine Dynamik erzielt, die mit einem einzigen A/D- Wandler nicht möglich wäre.
Seite 9 Umschalten zwischen zwei A/D-Wandlern Der H1 XLR überwacht die Daten der beiden A/D-Wandler permanent und schaltet auf den A/D-Wandler um, der die aktuell besten Aufnahme-Ergebnisse bietet.
Seite 10 32 Bit Float WAV-Dateien im Überblick 32 Bit Float WAV-Dateien bieten im Vergleich zu herkömmlichen 16/24 Bit WAV-Dateien die unten aufgeführten Vorteile. Aufgrund dieser Vorteile kann die Klangqualität bei der Aufnahme auch später bei der Editierung in einer DAW oder einer anderen Software bewahrt werden. Vorteil bei der Auﬂösung 32 Bit Float WAV-Dateien bieten den Vorteil, dass ihre hohe Auﬂösung auch bei geringer Lautstärke erhalten bleibt.
Seite 11 Vorteil bei der Übersteuerung Wenn eine Wellenform bei der Ausgabe mit dem H1 XLR oder mit einer DAW übersteuert klingt, kann sie nach der Aufnahme bearbeitet und ihre Lautstärke abgesenkt werden, um eine Wellenform ohne Clipping bereitzustellen: Die ursprünglichen Daten einer 32 Bit Float WAV-Datei können nicht übersteuern. ■...
Seite 12 Beschreibung der Bedienelemente Ober- und Unterseite ■ Oberseite ■ Unterseite ❶ Display Hier werden verschiedene Informationen eingeblendet. ❷ STEREO/MONO-Taste (Bedientaste 1) Wenn der Home-Screen geöﬀnet ist, schalten Sie das Audio-Aufnahmeformat damit zwischen STEREO, MONO×2 oder MONO (INPUT 1) um. Wenn ein anderer Screen als der Home-Screen geöﬀnet ist, wird damit die Funktion ausgeführt, die am unteren Rand des Screens über ein Symbol dargestellt wird.
Seite 13 ❻ MENU-Taste Drücken Sie diese Taste, um den Menü-Screen zu öﬀnen. Wenn der Menü-Screen geöﬀnet ist, kehren Sie damit zum Home-Screen zurück. Wenn der Screen mit den Wiedergabe-Optionen geöﬀnet ist, kehren Sie damit zum Wiedergabe-Screen zurück. ❼ STOP-Taste Wenn Sie diese Taste gedrückt halten, während der Home-Screen geöﬀnet ist, wird die aktuelle Uhrzeit und die nächste Datei dargestellt.
Seite 14 ⓮ Batteriefachabdeckung (→ Einsetzen der Öﬀnen Sie diese Abdeckung, um Typ-AA-Batterien einzusetzen oder zu entnehmen. Batterien) ■ Verwendung der Bedientasten 1 bis 4 Wenn im Menü-Screen, im Wiedergabe-Screen und im Screen mit den Wiedergabe-Optionen Bediensymbole am unteren Rand des Displays eingeblendet werden, können Sie durch Drücken der darunter angeordneten Bedientasten die entsprechenden Einträge auswählen oder bestätigen.
Seite 15 ■ Hinweise zu den Abkürzungen für Arbeitsschritte in dieser Bedienungsanleitung In dieser Bedienungsanleitung werden Arbeitsschritte, bei denen Bedientasten gedrückt werden müssen, um die über Symbole dargestellten Bedienschritte auszuführen, wie folgt abgekürzt. Beispiel: Verwenden Sie die Bedientasten, die (Auswahltaste nach oben) und (Auswahltaste nach unten) zugewiesen sind, um „Aufn.-Einstellungen“...
Seite 16 Linke und rechte Seite ■ Linke Seite ■ Rechte Seite ❶ Eingangspegelschalter (MIC/LINE) Stellen Sie diesen Schalter auf „MIC“, wenn Sie ein Mikrofon an INPUT 1 anschließen, oder auf „LINE“, wenn Sie ein Gerät mit Linepegel anschließen. ❷ Buchse PHONE/LINE OUT Diese Stereominiklinkenbuchse dient zur Audioausgabe an einen Kopfhörer oder ein anderes angeschlossenes Gerät.
Seite 17 ❾ Eingangspegelschalter (MIC/LINE) Stellen Sie diesen Schalter auf „MIC“, wenn Sie ein Mikrofon an INPUT 2 anschließen, oder auf „LINE“, wenn Sie ein Gerät mit Linepegel anschließen.
Seite 18 Rückseite ■ Rückseite ❶ Kopfhörerbuchsen INPUT 1 und 2 Hier schließen Sie Mikrofone und Instrumente an. Sie können zum Anschluss XLR- und TRS-Stecker verwenden. Wenn Sie ein XLR-Kabel abziehen, halten Sie die Entriegelungstaste gedrückt, um es dann abzuziehen. SPITZE: PLUSPOL 1: MASSE RING: MINUSPOL 2: PLUSPOL...
Seite 19 Übersicht der dargestellten Screens In diesem Abschnitt werden die im Display des H1 XLR dargestellten Screens vorgestellt. Home-Screen Wenn Sie den H1 XLR einschalten, wird der folgende Screen im Display dargestellt. Hier werden der Status des H1 XLR wie z. B. der Aufnahmestatus und die Wellenformen des Eingangssignals dargestellt. Wenn die Aufnahme beginnt, wird der Name der Aufnahmedatei oben im Screen eingeblendet.
Seite 20 • Wenn Sie „MONO (INPUT 1)“ gewählt haben, wird die Wellenform für das Signal am INPUT 1 dargestellt. Wenn Sie bspw. ein externes Mikrofon an der Eingangsbuchse MIC/LINE angeschlossen haben, wird die Wellenform MONO (L) dargestellt. HINWEIS Wenn ein anderer Screen als der Home-Screen geöﬀnet ist, drücken Sie (MENU-Taste), um zum Home-Screen zurückzukehren.
Seite 21 Wiedergabe-Screen Wenn Sie die Wiedergabe bei geöﬀnetem Home-Screen (PLAY/PAUSE-Taste) starten, wird dieser Screen im Display geöﬀnet. Hier wird der Wiedergabestatus der gewählten Datei einschließlich der Wiedergabezeit und der Wellenform dargestellt. Wenn die Wiedergabe beginnt, wird der Name der Wiedergabedatei oben im Screen eingeblendet. ❶...
Seite 22 ❻ Wellenform-Anzeige Hier wird die Wellenform der Wiedergabe-Datei dargestellt. Für die Abschnitte der Wellenformen, die bereits wiedergegeben wurden, werden die Farben invertiert dargestellt. (→ Hinzufügen von Markern während der Zudem können Sie die Positionen von Markern überprüfen. Aufnahme, Hinzufügen/Löschen von Markern in aufgenommenen Dateien) ❼...
Seite 23 Screen mit den Wiedergabe-Optionen In diesem Screen nehmen Sie Einstellungen für die Wiedergabe vor. Drücken Sie im geöﬀneten Wiedergabe-Screen (Bedientaste 1), um diesen Screen zu öﬀnen. ❶ Datei-/Optionsname Hier wird der Name der gewählten Datei dargestellt. Hier wird die Wiedergabe-Option dargestellt, sofern eine angewählt ist. ❷...
Seite 24 Mixer-Screen Drücken Sie im geöﬀneten Home-Screen (MIXER-Taste), um diesen Screen zu öﬀnen. Hier stellen Sie das Mischungsverhältnis der Eingangssignale ein. ❶ Spur Hier wird die Spur dargestellt, die gerade angepasst wird. Wenn die STEREO/MONO-Einstellung „MONO×2“ gewählt wurde, kann wahlweise Spur 1 oder 2 angewählt werden.
Seite 25 Menü-Screen In diesem Screen passen Sie die Einstellungen für die Aufnahme, die Ein- und Ausgänge, das System und die Schleifenwiedergabe an. Zudem können Sie hier auf USB-Funktionen zugreifen und SD-Karten verwalten. Drücken Sie im geöﬀneten Home-Screen (MENU-Taste), um diesen Screen zu öﬀnen. ❶...
Seite 26 Aufnahmeprozess Die folgende Abbildung stellt den Aufnahmeprozess dar. (→ Einsetzen von • Setzen Sie eine microSD-Karte ein microSD-Karten) (→ Einsetzen der • Richten Sie die Stromversorgung ein Batterien, Vorbereitung vor Anschluss eines Netzteils) (→ Anschluss von der Aufnahme • Schließen Sie Mikrofone u. a. an den Eingängen an Eingangsgeräten) •...
Seite 27 Vorbereitungen treﬀen Einsetzen von microSD-Karten Öﬀnen Sie bei ausgeschaltetem Gerät die Abdeckung für den microSD-Karten-Steckplatz. Anschließend setzen Sie eine microSD-Karte im Steckplatz ein: Das Logo muss dabei nach unten weisen. Um eine microSD-Karte zu entfernen, drücken Sie sie weiter in den Slot hinein und ziehen sie dann heraus.
Seite 28 Stromversorgung Der H1 XLR kann wahlweise mit Batterien oder einer am USB-Port angeschlossenen Stromversorgung (Wechselstromnetzteil, USB-Bus-Power oder tragbarer Akku) betrieben werden. Wenn eine Stromquelle am USB-Port angeschlossen ist, wird diese immer vor den Batterien verwendet. Einsetzen der Batterien Wenn Sie den H1 XLR mit Batterien betreiben möchten, müssen Sie zwei Typ-AA-Batterien einsetzen. Wenn das Gerät ausgeschaltet ist, schieben Sie die beiden Verriegelungslaschen nach unten, um das Batteriefach zu öﬀnen.
Seite 29 Anschluss eines Netzteils Schließen Sie das Kabel eines geeigneten Netzteils (AD-17) am USB-Port (Typ-C) an und verbinden Sie das Netzteil mit einer Steckdose. Verwendung anderer Stromquellen Wenn Sie den USB-Port (Typ-C) mit einem Computer verbinden, können Sie den H1 XLR über den USB-Bus mit Strom versorgen.
Seite 30 Anschluss von Eingangsgeräten Anschluss von Mikrofonen und anderen Geräten an INPUT 1 und 2 Der H1 XLR verfügt über Buchsen für INPUT 1 und INPUT 2 sowie über eine Buchse MIC/LINE IN, die Plug- in-Power unterstützt. Sie können genutzt werden, um zwei Kanäle einzuspeisen.
Seite 31 Anschluss eines Lavalier-Mikrofons o. ä. an der Buchse MIC/LINE IN Der H1 XLR verfügt über eine MIC/LINE-IN-Buchse zum Anschluss eines externen Mikrofons oder einer Line-Quelle. „Plug-In Power“-Mikrofone können über diese Buchse mit Strom versorgt werden (→ Verwenden der Plug-In- • Wenn Sie ein Lavalier-Mikrofon verwenden, aktivieren Sie die Plug-in-Power. Power)
Seite 32 Ein-/Ausschalten des Geräts Einschalten Schieben Sie (POWER/HOLD-Schalter) in die Position (von den Buchsen INPUT 1 und 2 weg), bis das Display aktiviert wird. Nach dem Startbildschirm wird der Home-Screen im Display dargestellt. Wenn Sie das Gerät zum ersten Mal nach dem Kauf einschalten oder wenn der H1 XLR auf seine Werkseinstellungen zurückgesetzt wurde, werden die Einstellungs-Screens für das Guide-Signal, die Anzeigesprache sowie das Datum und die Uhrzeit eingeblendet.
Seite 33 ■ Ausschalten Schieben Sie (POWER/HOLD Schalter) in die Position (von den Buchsen INPUT 1 und 2 weg), bis „Please wait. Saving data…“ im Display eingeblendet wird. Das Display erlischt und das Gerät schaltet sich aus. ANMERKUNG • Ziehen Sie in keinem Fall das Netzteil ab und entnehmen Sie nicht die Batterien. Wenn „Saving data“ angezeigt wird, werden die aktuellen Einstellungen des H1 XLR gespeichert.
Seite 34 Einstellen des Guide-Signals (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten oder nachdem Sie den H1 XLR auf die Werkseinstellungen zurückgesetzt haben, stellen Sie das Guide-Signal ein, nachdem der Screen zur Einstellung dargestellt wird. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) eine Einstellung aus und drücken Sie zur Bestätigung...
Seite 35 HINWEIS (→ Einstellung des • Sie können die Einstellung für das Guide-Signal auch später im Menü-Screen ändern. Guide-Signals (Barrierefreiheit)) • Das Guide-Signal kann sofort durch Drücken und Halten von (MENU-Taste) an- bzw. abgeschaltet (→ An-/Abschalten des Guide-Signals per werden. Taste)
Seite 36 Einstellen der Anzeigesprache (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten oder nachdem Sie den H1 XLR auf die Werkseinstellungen zurückgesetzt haben, wählen Sie im zugehörigen Screen die Anzeigesprache aus, nachdem Sie das Guide-Signal eingestellt haben. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Sprache für die Darstellung...
Seite 37 Einstellen des Datumsformats (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten oder nachdem Sie den H1 XLR auf die Werkseinstellungen zurückgesetzt haben, stellen Sie das Datumsformat im zugehörigen Screen ein, nachdem Sie die Anzeigesprache ausgewählt haben. Das hier eingestellte Datumsformat wird in die Aufnahmedateien geschrieben.
Seite 38 Einstellen des Datums und der Zeit (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten oder nachdem Sie den H1 XLR auf die Werkseinstellungen zurückgesetzt haben, stellen Sie das Datum und die Uhrzeit im zugehörigen Screen ein, nachdem Sie das Datumsformat ausgewählt haben. Das Datum und die Uhrzeit werden in den Aufnahmedateien gespeichert.
Seite 39 ANMERKUNG Wenn das Gerät länger nicht mit Strom versorgt wurde, werden die Datums- und Zeiteinstellungen im Gerät zurückgesetzt. Wenn der Screen zur Einstellung des Datums und der Uhrzeit beim Einschalten angezeigt wird, geben Sie diese Informationen neu ein. HINWEIS (→ Einstellen des Datums •...
Seite 40 Einstellen des benutzten Batterietyps (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten oder nachdem Sie den H1 XLR auf die Werkseinstellungen zurückgesetzt haben, stellen Sie den im H1 XLR verwendeten Batterietyp im zugehörigen Screen ein, nachdem Sie das Datum und die Uhrzeit eingestellt haben. Das ist notwendig, um die verbleibende Batteriekapazität exakt im Display darzustellen.
Seite 41 Schutz vor Fehlbedienung (HOLD-Funktion) Um eine Fehlbedienung zu verhindern, können Sie die Tasten des H1 XLR mit Hilfe der Hold-Funktion sperren. Schieben Sie (POWER/HOLD-Schalter) in die Position HOLD (in Richtung der INPUT-Buchsen 1/2). Damit aktivieren Sie die HOLD-Funktion und deaktivieren alle Tastenfunktionen. Um die HOLD-Funktion zu deaktivieren, schieben Sie (POWER/HOLD-Schalter) zurück in die Mittelposition.
Seite 42 Anpassen der Eingangseinstellungen Ändern der Stereo-/Mono-Einstellung Sie können das Kanalformat für die Audioaufnahme auswählen. Einstellung Erklärung MONO×2 Die Eingangssignale von INPUT 1 und 2 werden als einzelne Mono- Audiosignale behandelt (und es werden 2 Mono-Dateien erzeugt). Wenn ein Mikrofon oder ein anderes Gerät an der Buchse MIC/LINE IN angeschlossen ist, kann diese Einstellung nicht verwendet werden und es wird automatisch auf STEREO umgeschaltet.
Seite 43 Die Wellenformdarstellung im Home-Screen wird auf das gewählte Kanalformat abgestimmt. ■ Wenn MONO×2 gewählt ■ Wenn MONO (INPUT 1) ■ Wenn STEREO gewählt wurde wurde gewählt wurde ANMERKUNG • Wenn ein Gerät an der Buchse MIC/LINE IN angeschlossen ist, wird die Option „MONO×2“ nicht dargestellt.
Seite 44 Einrichten der Phantomspeisung INPUT 1 und 2 des H1 XLR unterstützen Phantomspeisung und können +48 V ausgeben. Aktivieren Sie die Phantomspeisung, wenn ein Kondensatormikrofon angeschlossen ist, dass darauf angewiesen ist. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Eingangseinstell.“...
Seite 45 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „An“ oder „Aus“ und drücken Sie zur Bestätigung (Bedientaste 4). ANMERKUNG Wenn Sie Geräte anschließen, die nicht für Phantomspeisung ausgelegt sind, sollten Sie diese nicht einschalten. Andernfalls könnte das Gerät beschädigt werden. HINWEIS •...
Seite 46 Verwenden der Plug-In-Power Konﬁgurieren Sie die folgende Einstellung, wenn Sie ein Mikrofon an der Buchse MIC/LINE IN angeschlossen haben, das Plugin Power unterstützt. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Eingangseinstell.“...
Seite 47 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „An“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 48 Dämpfen von Nebengeräuschen (Hochpass) Der Bassbereich kann abgesenkt werden, um beispielsweise Windgeräusche oder Plosivlaute einer Stimme zu reduzieren. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Eingangseinstell.“ und drücken Sie (Bedientaste 4).
Seite 49 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Einsatzfrequenz und drücken Sie zur Bestätigung (Bedientaste 4). Die Einsatzfrequenz kann auf OFF, 80 Hz, 160 Hz oder 240 Hz eingestellt werden.
Seite 50 Anpassen der Ausgangseinstellungen Sie können die Einstellungen für die Ausgabe über einen Kopfhörer oder ein angeschlossenes Gerät anpassen. Wenn Sie ein anderes Gerät anschließen, minimieren Sie seine Eingangsverstärkung und verbinden seinen externen Mikrofoneingang mit der Buchse PHONE/LINE OUT am H1 XLR. HINWEIS Wenn keine Ausgabe an ein externes Gerät notwendig ist, können Sie das Kabel aus der Buchse PHONE/ LINE OUT abziehen, um die Laufzeit im Batteriebetrieb zu verlängern.
Seite 51 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Lautstärke-Regler“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Methode zur Einstellung der Ausgangslautstärke und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung Regler Stellen Sie den Ausgangspegel mit (VOLUME-Drehregler) ein.
Seite 52 Einstellen des ﬁxierten Pegels Sie können den Ausgabepegel einstellen, wenn die Option „Lautstärke-Regler“ auf „Fixiert“ eingestellt ist. (→ Ändern der Einstellung für den Ausgangspegel) Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Ausgangseinstell.“...
Seite 53 Um ein Testsignal mit dem H1 XLR auszugeben und den Ausgangspegel einzustellen, drücken Sie (PLAY/PAUSE-Taste). Überprüfen Sie die Pegelanzeige des angeschlossenen Geräts und passen Sie seine Eingangsverstärkung so an, dass der Audiosignalpegel bei etwa −20 dB liegt. HINWEIS Als Testton wird ein 1 kHz Sinuston mit -20 dBFS ausgegeben. Nachdem Sie die Eingangsverstärkung am angeschlossenen Gerät eingestellt haben, drücken Sie (PLAY/PAUSE-Taste).
Seite 54 Aufnahme Abhören der Eingangssignale Verwenden Sie Kopfhörer o. ä., um eingehende Signale abzuhören und die Lautstärke auszusteuern. Schließen Sie einen Kopfhörer o. ä. an der Buchse PHONE/LINE OUT an. (VOLUME) stellen Sie die Lautstärke ein. Die Lautstärke wird während der Einstellung im Display dargestellt.
Seite 55 ANMERKUNG • Die Anpassungen an der Lautstärke, die Sie im Mixer-Screen vornehmen, wirken sich auf die Ausgangslautstärke an der Buchse PHONE/LINE OUT aus. Passen Sie die Kopfhörerlautstärke nach der (→ Einstellen der Mischung der Aussteuerung der Pegel für die Eingangsmischung an. Eingangssignale) •...
Seite 56 Einstellen der Mischung der Eingangssignale Mixer-Screen des H1 XLR kann die Mischung der Eingangssignale angepasst werden. Die Lautstärke der Eingangssignale kann über die Pegelanzeigen überprüft werden. Drücken Sie (MIXER-Taste), während der Home-Screen geöﬀnet ist. Damit öﬀnen Sie den Mixer-Screen. • Wenn STEREO/MONO auf „MONO×2“ eingestellt ist, werden die Pegel für INPUT 1 und 2 separat dargestellt.
Seite 57 Wiederholen Sie die Schritte 2 und 3, um die Gesamtlautstärke auszubalancieren. Drücken Sie abschließend (Bedientaste 1), um zum Home-Screen zurückzukehren. ANMERKUNG • Im Mixer-Screen können Sie die Aufnahme genau wie im Home-Screen (REC-Taste) starten. • Die Lautstärke-Einstellungen im Mixer-Screen wirken sich auf die Aufnahmedateien aus. HINWEIS Die Lautstärke kann auf „Mute“...
Seite 58 Anpassen der Aufnahme-Einstellungen Auswahl der Samplingrate Sie können die Samplingrate für die Aufnahme von Dateien einstellen. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Aufn.-Einstellungen“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 59 Mitschneiden von Audiomaterial vor Beginn der Aufnahme (Pre- Aufnahme) Das Eingangssignal wird immer für eine bestimmte Zeitdauer zwischengespeichert. Sie können entsprechend zwei Sekunden Audio mitschneiden, bevor Sie die tatsächliche Aufnahme mit (REC- Taste) starten (Pre-Aufnahme). Das ist praktisch, wenn Sie (REC-Taste) zu spät ausgelöst haben.
Seite 60 ANMERKUNG • Diese Funktion kann nicht in Kombination mit der Funktion „Selbstauslöser“ genutzt werden. Wenn Sie die Pre-Aufnahme aktivieren, wird die Selbstauslöser-Funktion deaktiviert. (→ Einstellen der Selbstauslöser-Funktion) • Diese Funktion kann nicht in Kombination mit der Aufnahme-Startton-Funktion genutzt werden. Wenn (→ Aktivierung des Starttons für Sie die Pre-Aufnahme aktivieren, wird der Aufnahme-Startton deaktiviert.
Seite 61 Aktivierung des Starttons für die Aufnahme Zu Beginn der Aufnahme kann ein halbsekündiger Signalton (Tonmarker Aufnahme) über die Buchse PHONE/LINE OUT ausgegeben werden. Da die Tonmarker für die Aufnahme auch in die Aufnahmedateien geschrieben werden, können Sie das mit dem H1 XLR aufgenommene Audiomaterial später einfacher mit einem Video synchronisieren, indem Sie das Ausgangssignal in den Kamera-Eingang speisen.
Seite 62 Verbinden Sie die Eingangsbuchse der Kamera über ein Stereominiklinkenkabel mit der Buchse PHONE/LINE OUT am H1 XLR. ANMERKUNG • Achten Sie auf die Lautstärke, wenn Sie das Eingangssignal z. B. über einen an der Kamera angeschlossenen Kopfhörer abhören. • Diese Funktion kann nicht in Kombination mit der Pre-Aufnahme-Funktion genutzt werden. Wenn (→ Mitschneiden von der Aufnahme-Startton aktiviert wurde, ist die Funktion PRE REC deaktiviert.
Seite 63 Einstellen der Selbstauslöser-Funktion Nachdem Sie (REC-Taste) gedrückt haben, beginnt die Aufnahme nach Ablauf der eingestellten Zeit automatisch. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Aufn.-Einstellungen“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 64 Drücken Sie (MENU-Taste). Nun wird der Home-Screen geöﬀnet. Drücken Sie (REC-Taste). Damit starten Sie einen Countdown. ❶ Countdown (Sekunden) Die Aufnahme startet automatisch, nachdem die in Schritt 4 eingestellte Zeit verstrichen ist. Nachdem der Name für die Aufnahmedatei dargestellt wurde, wird der Aufnahme-Screen eingeblendet. (→ Aufnahme) ANMERKUNG Diese Funktion kann nicht in Kombination mit der Pre-Aufnahme-Funktion genutzt werden.
Seite 65 Einstellen der Aufnahmeverzögerung Die Aufnahme kann nach Ablauf einer deﬁnierten Zeit automatisch gestartet werden. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Aufn.-Einstellungen“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 66 Drücken Sie (Bedientaste 4), um den Selbstauslöser zu starten. Damit starten Sie den Countdown: Die REC-Anzeige blinkt. ❶ Countdown (Minuten: Sekunden) Die Aufnahme beginnt nach Ablauf des Countdowns. Nachdem der Name für die Aufnahmedatei dargestellt wurde, wird der Aufnahme-Screen eingeblendet. ANMERKUNG Wenn Sie die Aufnahmeverzögerung verwenden, können die Funktionen zur Pre-Aufnahme und der (→ Mitschneiden von Audiomaterial vor Beginn der Aufnahme (Pre- Selbstauslöser nicht benutzt werden.
Seite 67 (Bedientaste 3) die Methode zur Dateibenennung und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung ZOOM**** Die Dateien werden mit „ZOOM****.WAV“ benannt (**** ist eine fortlaufende Nummerierung, beginnend bei 0001). Beispiel: „ZOOM0001.WAV“ Datum-Zeit Die Dateien werden im Format „Jahr/Monat/Tag-Stunde/Minute/ Sekunde“ benannt. Beispiel: Wenn die Aufnahme am 15. Januar 2024 um 9:25:30 Uhr...
Seite 68 ANMERKUNG In der Einstellung „Datum-Zeit“ wird für Jahr/Minute/Tag die Einstellung für das „Datumsformat“ verwendet. (→ Einstellen des Datumsformats)
Seite 69 Anpassen der Darstellung der Aufnahmezeit Sie können einstellen, ob während der Aufnahme die verstrichene oder die verbleibende Aufnahmezeit dargestellt wird. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Aufn.-Einstellungen“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 70 Während der Aufnahme wird die verstrichene/verbleibende Zeit oben im Display dargestellt. Schreiben von Metadaten (iXML Chunks) in die Aufnahmedateien Sie können verschiedene, in den iXML Chunks gespeicherte Informationen (Metadaten) in den (→ Metadaten, die in iXML Chunks in WAV-Dateien enthalten Aufnahmedateien speichern. sind) Drücken Sie (MENU-Taste), während der...
Seite 71 Einstellung Erklärung Schreiben Die Metadaten (iXML Chunks) werden den Aufnahmedateien hinzugefügt. Es werden den Aufnahmedateien keine Metadaten (iXML Chunks) hinzugefügt. ANMERKUNG Einige Anwendungen sind nicht mit Dateien kompatibel, in denen Daten eingebettet sind. Sofern in Anwendungen Probleme mit diesen Dateien auftreten, können Sie das Problem lösen, indem Sie das Einbetten der Metadaten deaktivieren.
Seite 72 Überprüfen des aktuellen Datums/der Uhrzeit und des Namens der nächsten Aufnahmedatei Sie können das aktuelle Datum/die Uhrzeit und den Namen der nächsten Aufnahmedatei überprüfen. Drücken und halten Sie im geöﬀneten Home-Screen (STOP-Taste). Während Sie (STOP-Taste) drücken, werden das aktuelle Datum/die Uhrzeit und der Name der nächsten Aufnahmedatei dargestellt.
Seite 73 Aufnahme Drücken Sie (REC-Taste), während der Home-Screen geöﬀnet ist. Die REC-Anzeige leuchtet rot, der Name der Aufnahmedatei wird im Display eingeblendet und die Aufnahme beginnt. Während der Aufnahme wird die verstrichene oder die verbleibende Aufnahmezeit dargestellt. (→ Anpassen der Darstellung der Aufnahmezeit) ANMERKUNG Der Dateiname basiert auf dem Format, das Sie, wie im Abschnitt...
Seite 74 HINWEIS • Während der Aufnahme können Sie durch Drücken von (Marker-Taste) Marker hinzufügen. (→ Hinzufügen von Markern während der Aufnahme) In einer Datei können maximal 99 Marker hinzugefügt werden. • Während der Aufnahme werden die Dateien automatisch regelmäßig gesichert. Wenn der Strom ausfällt oder ein anderes Problem während der Aufnahme auftritt, kann die betroﬀene Datei durch das erneute Einschalten des Geräts wiederhergestellt werden.
Seite 75 Hinzufügen von Markern während der Aufnahme Sie können einer Datei während der Aufnahme Marker hinzufügen. Hinzugefügte Marker werden im Wiedergabe-Screen dargestellt: Über (REW-Taste) und (FF-Taste) können Sie die Wiedergabeposition auf einen der Marker verschieben. Drücken Sie während der Aufnahme (MARKER-Taste). Dadurch wird ein Marker an der aktuell verstrichenen Aufnahmezeit hinzugefügt.
Seite 76 Bewegen der Aufnahmedatei in den Trash-Ordner Die Aufnahmedatei kann in den Trash-Ordner verschoben werden. Diese Funktion ist praktisch, wenn eine Aufnahme bspw. nicht gut war. Drücken Sie während der Aufnahme (Papierkorb-Taste). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Aufnahme abbrechen“...
Seite 77 Wiedergabe von Aufnahmen Wiedergabe von Aufnahmen Drücken Sie (PLAY/PAUSE-Taste), während der Home-Screen geöﬀnet ist. Dadurch wird der Wiedergabe-Screen im Display geöﬀnet und die Wiedergabe der zuletzt aufgenommenen Datei beginnt. Bedienen Sie (VOLUME), um die Lautstärke für den Kopfhörer oder Lautsprecher einzustellen.
Seite 78 Auswahl von Dateien für die Wiedergabe (Dateiliste- Screen) Sie können den Dateiliste-Screen öﬀnen und Dateien für die Wiedergabe auswählen. Drücken Sie (FF-Taste) im Wiedergabe-Screen. Damit öﬀnen Sie den Screen mit der Dateiliste. HINWEIS • Sofern ein Marker vor der Wiedergabeposition existiert, können Sie (REW-Taste) drücken, um die Wiedergabeposition auf diesen Marker zu verschieben.
Seite 79 Optimieren der Lautstärke (Normalisieren) Durch die Normalisierung kann die Wiedergabelautstärke unabhängig von der Aufnahmelautstärke gleichmäßig ausgesteuert werden. Die Normalisierung ist eine Funktion, welche die maximale Lautstärke in den Audiodaten ermittelt und den Gesamtpegel dann so weit wie möglich anhebt, ohne dass es zu Verzerrungen kommt. Drücken Sie (Bedientaste 1) im Wiedergabe-Screen...
Seite 80 Ändern des Dateiformats und Datei-Export Der H1 XLR kann nur im Format 32-Bit Float aufnehmen, allerdings können die aufgenommenen Dateien in andere Formate konvertiert und exportiert werden. Das ist besonders praktisch, wenn Sie die mit dem H1 XLR aufgenommenen Dateien z. B. in eine Anwendung auf dem Computer, Smartphone oder Tablet laden möchten, die das 32-Bit-Float-Format nicht unterstützt.
Seite 81 ANMERKUNG Die Normalisierung ist eine Funktion, welche die maximale Lautstärke in den Audiodaten ermittelt und den Gesamtpegel dann so weit wie möglich anhebt, ohne dass es zu Verzerrungen kommt. Die Lautstärke wird maximiert, ohne dass die lauteste Signalspitze (Peak) in den Daten verzerrt. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Ausführen“...
Seite 82 Hinzufügen/Löschen von Markern in aufgenommenen Dateien Sie können Aufnahmedateien Marker hinzufügen. Hinzugefügte Marker werden im Wiedergabe-Screen dargestellt: Über (REW-Taste) und (FF-Taste) können Sie die Wiedergabeposition auf einen der Marker verschieben. Hinzufügen von Markern Drücken Sie (Bedientaste 1) im Wiedergabe-Screen der Datei, der Sie Marker hinzufügen möchten.
Seite 83 ANMERKUNG In einer einzelnen Datei können maximal 99 Marker gesetzt werden. HINWEIS In Schritt 3 können Sie während der Wiedergabe (Bedientaste 4) drücken, um Marker bei laufender Wiedergabe hinzuzufügen. Löschen von Markern Drücken Sie (Bedientaste 1) im Wiedergabe-Screen der Datei, aus der Sie Marker löschen möchten.
Seite 84 Schleifenwiedergabe einer deﬁnierten Auswahl (A-B- Schleifenwiedergabe) Der Bereich zwischen zwei deﬁnierten Punkten kann in der Schleife wiedergegeben werden. Drücken Sie (Bedientaste 1) im Wiedergabe-Screen der Datei, für die Sie die Schleifenwiedergabe aktivieren möchten. Nun wird der Screen mit den Wiedergabe-Optionen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „A-B/...
Seite 85 Drücken Sie zum Abschluss der Einstellung (Bedientaste 1). Nun wird wieder der Screen mit den Wiedergabe-Optionen eingeblendet. ANMERKUNG Um die Einstellungen für die A-B-Schleifenwiedergabe zu löschen, drücken Sie (Bedientaste 4), um die Einstellungen zurückzusetzen. HINWEIS Da das Verschieben der Punkte A (Wiedergabe-Start) und B (Wiedergabe-Ende) während der Wiedergabe eine Bestätigung dieser Positionen in Echtzeit ermöglicht, können sie während des Abhörens des Wiedergabesignals eingestellt werden.
Seite 86 Ändern der Wiedergabegeschwindigkeit Die Wiedergabegeschwindigkeit kann geändert werden. Drücken Sie (Bedientaste 1) im Wiedergabe-Screen der Datei, für die Sie die Wiedergabegeschwindigkeit einstellen möchten. Nun wird der Screen mit den Wiedergabe-Optionen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „A-B/ Wiedergabegeschwindigkeit“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 87 Überprüfen der Datei-Informationen Sie können verschiedene Informationen zur Dateiwiedergabe überprüfen. Drücken Sie (Bedientaste 1) im Wiedergabe-Screen der Datei, deren Informationen Sie überprüfen möchten. Nun wird der Screen mit den Wiedergabe-Optionen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Information“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 88 Bewegen der Wiedergabedatei in den Trash-Ordner Die Wiedergabedatei kann in den Trash-Ordner verschoben werden. Drücken Sie (Bedientaste 4) im Wiedergabe-Screen der Datei, die Sie in den Papierkorb verschieben möchten. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „In den Papierkorb“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 89 Einrichten der Einstellungen für die Schleifenwiedergabe (Repeat-Einstellung) Die Wiedergabe kann so konﬁguriert werden, dass nach der Wiedergabe einer Datei nahtlos die darauf folgende Datei wiedergegeben wird. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Repeat-Einstellung“...
Seite 90 Dateiverwaltung Mit dem H1 XLR erzeugte Dateien werden auf der microSD-Karte gespeichert. Sie können die Aufnahmedateien auf der microSD-Karte überprüfen und löschen. Ordner- und Dateistruktur im H1 XLR Ordner- und Dateistruktur Bei der Aufnahme mit dem H1 XLR werden die Dateien auf der microSD-Karte wie folgt erstellt. ❶...
Seite 91 Beispiel für einen Erklärung Dateinamen Wenn das „Aufnahme- ❶ Fortlaufende Nummer Dateiformat“ auf Die Dateien werden fortlaufend nummeriert, beginnend bei 0001. „ZOOM****“ eingestellt ist Wenn „Dateiname“ auf ❶ Datum „Datum-Zeit“ eingestellt ist Das Aufnahmedatum wird numerisch vermerkt. Die Zahl folgt der festgelegten Reihenfolge (Einstellen des Datumsformats).
Seite 92 Interface benutzt wird. Für den Betrieb mit Smartphones, Tablets und Mac-Computern ist kein Treiber erforderlich. Für den Betrieb mit Windows-Computern wird ein Treiber benötigt. Für Windows Laden Sie den „H1 XLR Driver“ von zoomcorp.com/help/h1xlr auf den Computer herunter. ANMERKUNG Der aktuelle „H1 XLR Driver“ steht auf der oben genannten Webseite zum Download bereit.
Seite 93 ❷ Smartphone/Tablet (Lightning) ❸ Computer (Windows/Mac) ANMERKUNG • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. • Sie benötigen einen Lightning auf USB 3 Kamera-Adapter, um die Verbindung mit einem iPhone/iPad mit Lightning-Anschluss herzustellen. • Die Verbindung über ein Typ-C-auf-Lightning-Kabel ist nicht möglich. Drücken Sie (MENU-Taste), während der Home-Screen...
Seite 94 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Stromversorg.“ und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung Die Stromversorgung erfolgt über den USB-Bus. Batterie Die Stromversorgung erfolgt über die Batterien im Gerät. ANMERKUNG • Wenn „USB“ gewählt wurde, erfolgt die Stromversorgung über das USB-Kabel vom Computer. Abhängig von der Kapazität der Stromversorgung über den USB-Bus des Computers ist der Betrieb mit Bus-Power eventuell nicht möglich.
Seite 95 Stummschalten des Eingangssignals Wenn die Audio-Interface-Funktion verwendet wird, kann das Eingangssignal vorübergehend stummgeschaltet werden, damit kein Signal auf den Computer, das Smartphone oder das Tablet übertragen wird. Drücken Sie (PLAY/PAUSE-Taste), wenn der Home-Screen geöﬀnet und die Audio-Interface- Funktion aktiv ist. Das Fenster MUTE wird geöﬀnet und die Ausgabe an den Computer oder das Smartphone bzw.
Seite 96 Anpassen der Eingangseinstellungen und des Monitorings Wenn Sie den H1 XLR als Audio-Interface verwenden, können Sie die Einstellungen für die Eingänge und das Monitoring ebenso wie im Betrieb als Recorder einrichten. Lesen Sie die unten aufgeführten Abschnitte und passen Sie die Einstellungen für die Eingänge und das Monitoring entsprechend an.
Seite 97 Anpassen der USB-Audio-Einstellungen Im Betrieb des H1 XLR als Audio-Interface können Sie die Einstellungen für das Monitoring und die Signale vornehmen, die auf den Computer, das Smartphone oder das Tablet ausgegeben werden. Aktivieren des Direct-Monitorings Mit dieser Funktion werden die am H1 XLR anliegenden Audiosignale direkt ausgegeben, bevor sie auf den Computer oder das Smartphone bzw.
Seite 98 Aktivieren der Loop-Back-Funktion Mit dieser Funktion lässt sich das Wiedergabesignal von einem Computer, Smartphone oder Tablet mit den Eingangssignalen des H1 XLR mischen und wieder auf den Computer oder das Smartphone bzw. Tablet speisen (Loopback). Mit dieser Funktion kann beispielsweise eine Moderation mit Hintergrundmusik aus einem Computer unterlegt und die Mischung wieder auf diesen Computer aufgenommen oder gestreamt werden.
Seite 99 Aufnahme mit dem H1 XLR im Betrieb als Audio- Interface Der H1 XLR kann auch im Betrieb als Audio-Interface für die Aufnahme verwendet werden. In diesem Fall können die Aufnahme-Einstellungen auf die gleiche Weise vorgenommen werden wie im Betrieb als Recorder. Lesen Sie die unten aufgeführten Abschnitte und passen Sie die Aufnahme-Einstellungen entsprechend an. Referenz Erklärung Mitschneiden von Audiomaterial...
Seite 100 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Audio-I/F abschalten“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 101 Übertragung von Dateien auf Computer und andere Geräte Nach Anschluss des H1 XLR an einen Computer oder ein Smartphone bzw. Tablet können Sie die Dateien auf der microSD-Karte überprüfen und verschieben. Anschluss an Computer, Smartphones und Tablets Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist.
Seite 102 Einstellung Erklärung Wählen Sie diese Option bei Anschluss an einem Computer. Batterie Wählen Sie diese Option bei Anschluss an einem Smartphone oder Tablet. Der File-Transfer-Screen wird eingeblendet. ANMERKUNG • Wenn „USB“ gewählt wurde, erfolgt die Stromversorgung über das USB-Kabel vom Computer. Abhängig von der Kapazität der Stromversorgung über den USB-Bus des Computers ist der Betrieb mit Bus-Power eventuell nicht möglich.
Seite 103 ANMERKUNG • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. • Sie benötigen einen Lightning auf USB 3 Kamera-Adapter, um die Verbindung mit einem iPhone/iPad mit Lightning-Anschluss herzustellen. Nun können Sie auf dem Computer, Smartphone oder Tablet mit den auf der microSD-Karte gespeicherten Dateien arbeiten.
Seite 104 Verwalten von microSD-Karten Formatieren von microSD-Karten Um die Leistung einer microSD-Karte zu maximieren, formatieren Sie diese im H1 XLR. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 105 ANMERKUNG • Sie können den Screen zur Formatierung der microSD-Karte auch durch Drücken von (REC-Taste) während des Einschaltens öﬀnen. • Zur Maximierung der Leistung sollten Sie neue oder in anderen Geräten verwendete microSD-Karten grundsätzlich formatieren. • Bedenken Sie, dass alle auf der microSD-Karte gespeicherten Daten beim Formatieren gelöscht werden.
Seite 106 Testen von microSD-Karten Sie können die Schreibgeschwindigkeit von microSD-Karten testen, um sicherzustellen, dass ihre Performance ausreicht, um die mit dem H1 XLR aufgenommenen Daten zu speichern. Ein Quick-Test kann schnell durchgeführt werden, während für den vollständigen Test die gesamte microSD-Karte überprüft wird. Durchführen eines Schnelltests Drücken Sie (MENU-Taste), während der...
Seite 107 Zum Abschluss wird das Testergebnis eingeblendet. ANMERKUNG Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS Während eines Tests kann dieser mit (Bedientaste 1) beendet werden.
Seite 108 Durchführen eines vollständigen Tests Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung (Bedientaste 4). Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Ausf. Test“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 109 ANMERKUNG Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS Drücken Sie (Bedientaste 4), um einen Test zu pausieren, und (Bedientaste 4), um ihn fortzusetzen. Ein laufender Test kann mit (Bedientaste 1) abgebrochen werden.
Seite 110 Löschen der Dateien im Trash-Ordner Sie können Dateien, die in den Papierkorb verschoben wurden, endgültig löschen, um den Papierkorb zu entleeren und Speicherplatz auf der SD-Karte freizugeben. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „SD-Karte“...
Seite 111 Anpassen verschiedener Einstellungen Einstellen der Anzeigesprache Die in den Screens des H1 XLR benutzte Sprache kann umgeschaltet werden. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 112 Einstellen des Datums und der Zeit Hier können Sie das für Dateinamen verwendete Datum sowie das Datum und die Uhrzeit einstellen, die den Aufnahmedateien als Daten hinzugefügt werden. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet.
Seite 113 Ändern Sie den Wert mit (Bedientaste 2) und (Bedientaste 3) und drücken Sie zur Bestätigung (Bedientaste 4). Wiederholen Sie die Schritte 5 – 6, um das Datum und die Uhrzeit einzugeben. Nachdem Sie alle Einstellungen vorgenommen haben, wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die Option (OK-Taste im Screen) und drücken zur Bestätigung (Bedientaste 4).
Seite 114 Einstellen des Datumsformats Das Datumsformat kann geändert werden. Dieses Datumsformat wird für Dateinamen verwendet und als Daten den Aufnahmedateien hinzugefügt. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 115 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) das gewünschte Datumsformat und drücken Sie zur Bestätigung (Bedientaste 4). Um unteren Rand des Screens wird ein konkretes Beispiel für das gewählte Datumsformat auf Basis der aktuellen Datumseinstellung dargestellt. Einstellung Erklärung JJMMTT Das Datum wird in der Reihenfolge Jahr, Monat und Tag dargestellt. MMTTJJ Das Datum wird in der Reihenfolge Monat, Tag und Jahr dargestellt.
Seite 116 Einstellen der Display-Helligkeit Die Helligkeit des Displays kann angepasst werden, wenn es zu hell oder zu dunkel ist. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 117 Einstellung Erklärung Dunkel Die Hintergrundbeleuchtung des Displays bleibt immer abgedunkelt. Mittel Die Hintergrundbeleuchtung des Displays ist normal. Hell Das Display ist noch heller.
Seite 118 Einstellen der Display-Energiesparfunktion Um Energie zu sparen, kann die Hintergrundbeleuchtung des Displays gedimmt werden, wenn für eine deﬁnierte Dauer keine Bedienung erfolgt. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“...
Seite 119 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) die gewünschte Zeit für die Energiesparfunktion aus und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung 30 Sek, 1 Min, 3 Min, 5 Min Die Hintergrundbeleuchtung des Displays wird nach Ablauf der eingestellten Zeit ohne Bedienung gedimmt. Oﬀ...
Seite 120 Dimmen des Displays während der Aufnahme Das Display kann während der Aufnahme gedimmt werden, wenn die im Abschnitt „Einstellen der Display- Energiesparfunktion“ eingestellte „Zeit Energiesparen“ aktiviert ist. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“...
Seite 121 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „An“ und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung Das Display wird während der Aufnahme nicht gedimmt. Das Display wird gedimmt, wenn während der Aufnahme für die eingestellte Zeitspanne keine Bedienung erfolgt.
Seite 122 Batterietyp einstellen Stellen Sie den Typ der im H1 XLR benutzten Batterien korrekt ein, damit die verbleibende Batteriekapazität exakt dargestellt werden kann. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 123 Einstellung Erklärung Alkaline Alkaline-Batterien Ni-MH Nickel-Metall-Hydrid-Akkus Lithium Lithium-Batterien HINWEIS Wenn Sie das Gerät nach dem Kauf oder nach dem Zurücksetzen auf die Werkseinstellungen zum ersten Mal einschalten, wird die Einstellung für den Batterietyp automatisch nach der Einstellung des Datums und der Uhrzeit eingeblendet.
Seite 124 Einstellen der automatischen Abschaltung Der H1 XLR kann so eingestellt werden, dass er sich nach einer voreingestellten Dauer ohne Nutzung automatisch ausschaltet. Wenn das Gerät dauerhaft eingeschaltet bleiben soll, schalten Sie die automatische Energiesparfunktion aus. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist.
Seite 125 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Zeitwert aus, nach dem das Gerät ausgeschaltet wird, und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung Oﬀ Das Gerät wird nicht automatisch ausgeschaltet. 10 min, 60 min, 10 St Bei Nichtbenutzung wird das Gerät nach Ablauf der eingestellten Dauer automatisch ausgeschaltet.
Seite 126 Verwendung der Guide-Signal-Funktion für die Barrierefreiheit Einstellung des Guide-Signals (Barrierefreiheit) Mit dieser Funktion können die Namen ausgewählter Einstellungsoptionen laut vorgelesen werden. Zudem kann ein Signalton ausgegeben werden, um z. B. auf Fehlermeldungen oder auf das Starten/Stoppen der Aufnahme aufmerksam zu machen. Drücken Sie (MENU-Taste), während der Home-Screen...
Seite 127 Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) eine Einstellung aus und drücken Sie zur Bestätigung (Bedientaste 4). Einstellung Erklärung ABC + Beep Die Einstelloptionen werden in der installierten Sprache („ABC“ steht für die vorgelesen. Mit Hilfe eines Signaltons werden Sie informiert, wenn installierte Sprache.) Fehlermeldungen auftreten, die Aufnahme beginnt/endet, die Lautstärke angepasst wurde u. a.
Seite 128 Einstellen der Guide-Signal-Lautstärke Sie können die Lautstärke der Lesestimme und der Signaltöne einstellen. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 129 ANMERKUNG Die Ausgabe der hier eingestellten Lautstärke hängt auch von der Einstellung ab, die Sie mit (VOLUME) vorgenommen haben. Berücksichtigen Sie also die mit (VOLUME) vorgenommene Lautstärke-Anpassung, bevor Sie diese Einstellung verändern.
Seite 130 Überprüfen der Guide-Signal-Informationen Die Sprache und Version, die für das barrierefreie Guide-Signal benutzt werden, können überprüft werden. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 131 An-/Abschalten des Guide-Signals per Taste Mit dieser Funktion können Sie das Guide-Signal jederzeit ein- und ausschalten und so an die aktuelle Situation anpassen. Drücken und halten Sie im geöﬀneten Home-Screen (MENU-Taste). Dadurch wird das Guide-Signal ein- bzw. ausgeschaltet. Home-Screen Eine Meldung zu Umschaltung wird eingeblendet (und zudem über das Guide-Signal ausgegeben).
Seite 132 Mit Hilfe der Guide-Sound-Installation können Sie die Sprache ändern und die Funktion aktualisieren. Laden Sie die neueste Installationsdatei für die Barrierefreiheit, die zur Installation des Guide-Sounds benötigt wird, von der ZOOM-Webseite herunter (zoomcorp.com/help/h1xlr). Folgen Sie den Anleitungen im „H1 XLR Accessibility Installation Guide“ auf der Download-Seite des H1 XLR.
Seite 133 Zurücksetzen auf die Werkseinstellungen Die Einstellungen des H1 XLR können auf ihre Werksvorgaben zurückgesetzt werden. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 134 Verwaltung der Firmware Überprüfen der Firmware-Versionen Sie können die im H1 XLR verwendeten Firmware-Version überprüfen. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „System“ und drücken Sie zur Bestätigung (Bedientaste 4).
Seite 135 Aktualisieren der Firmware Die Firmware des H1 XLR kann auf die neueste Version aktualisiert werden. Dateien mit den neuesten Firmware-Versionen können von der ZOOM-Webseite heruntergeladen werden (zoomcorp.com/help/h1xlr). Folgen Sie den Anleitungen im „H1 XLR Firmware Update Guide“ auf der Download-Seite des H1 XLR.
Seite 136 Überprüfen der neuesten Informationen zum H1 XLR Im Display des H1 XLR kann ein 2D-Code dargestellt werden, der Zugriﬀ auf Hilfethemen zum Produkt bietet. Drücken Sie (MENU-Taste), während der Home-Screen geöﬀnet ist. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit (Bedientaste 2) und (Bedientaste 3) den Eintrag „Hilfe“...
Seite 137 Anhang Fehlerbehebung Wenn Sie denken, dass sich der HH1 XLR ungewöhnlich verhält, überprüfen Sie zunächst die folgenden Punkte. Probleme bei der Aufnahme/Wiedergabe Kein oder nur sehr leiser Sound • Prüfen Sie die Ausrichtung des Mikrofons oder die Lautstärkeeinstellungen der angeschlossenen Geräte. •...
Seite 138 32-Bit-Float-Format kompatibel sind. • Für den Einsatz des 32-Bit-Float-Formats unter Windows wird ein Treiber benötigt. Der Treiber steht auf der ZOOM-Webseite (zoomcorp.com/help/h1xlr) zum Download zur Verfügung. • Auch wenn die Option „H1 XLR“ in den „Sound“-Einstellungen eines Computers nicht angeboten wird, kann der H1 XLR trotzdem als 32-Bit-Float-Audio-Interface verwendet werden, wenn Sie in einer...
Seite 139 • Stellen Sie ein, dass das Display nach einer deﬁnierten Dauer ohne Bedienung gedimmt wird. (→ Einstellen der Display-Energiesparfunktion) • Reduzieren Sie die Samplingrate für die Aufnahme von Dateien. (→ Auswahl der Samplingrate) • Ziehen Sie nicht benötigte Kabel von der Buchse PHONE/LINE OUT ab. •...
Seite 140 H1 XLR – Metadaten-Liste Metadaten, die in BEXT Chunks in WAV-Dateien enthalten sind Erklärung Bemerkung zSCENE= Szenen-Name Menü > System > Datum/Zeit zTAPE= zCIRCLED= zTRK1= Name von Spur 1 Spurnamen werden wie folgt beschrieben. zTRK1 = TrMicL, zTRK2 = TrMicR zTRK2= Name von Spur 2 zNOTE=...
Seite 141 Metadaten, die in iXML Chunks in WAV-Dateien enthalten sind ○ = JA × = NEIN iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <PROJECT> × × ○ <SCENE> × Menü > System > Datum/Zeit ○ <TAKE> × <TAPE> × × <CIRCLED> ×...
Seite 142 iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <SYNC_POINT_LIST> <SYNC_POINT> <SYNC_POINT_TYPE> × × <SYNC_POINT> <SYNC_POINT_FUNCTION> × × <SYNC_POINT> <SYNC_POINT_COMMENT> × × <SYNC_POINT> <SYNC_POINT_LOW> × × <SYNC_POINT> <SYNC_POINT_HIGH> × × <SYNC_POINT> <SYNC_POINT_EVENT_DURATION> × × iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <HISTORY>...
Seite 143 iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <TRACK_LIST> ○ <TRACK_LIST> <TRACK_COUNT> × ○ <TRACK> <CHANNEL_INDEX> × ○ <TRACK> <INTERLEAVE_INDEX> × ○ <TRACK> <NAME> × <TRACK> <FUNCTION> × ×...
Seite 144 Speziﬁkationen Eingänge INPUT 1/2 Anschlüsse 2 XLR/TRS-Combobuchsen (+Phase: XLR – Pin 2, TRS – Spitze) Eingangsverstärkung Keine Anpassung notwendig (Schaltungen mit zwei A/D-Wandlern) Eingangsimpedanz MIC: 2,7 kΩ oder höher LINE: 1 kΩ oder höher Maximaler Eingangspegel MIC: +4 dBu LINE: +24 dBu Phantomspannung +48 V Über alle Kanäle: 10 mA oder weniger...
Seite 145 Datenübertragung USB 2.0 High Speed Stromversorgung Zwei AA-Batterien (Alkaline- oder Lithium-Batterien oder auﬂadbare NiMH-Akkus) Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt. Geschätzte Betriebsdauer mit Batterien Aufnahme über Alkaline-Batterien: ca. 12 Stunden • Diese Werte sind Näherungen.
Seite 146 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-5339-01...

Zoom H1 XLR Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Zoom H1 XLR

Inhaltszusammenfassung für Zoom H1 XLR
