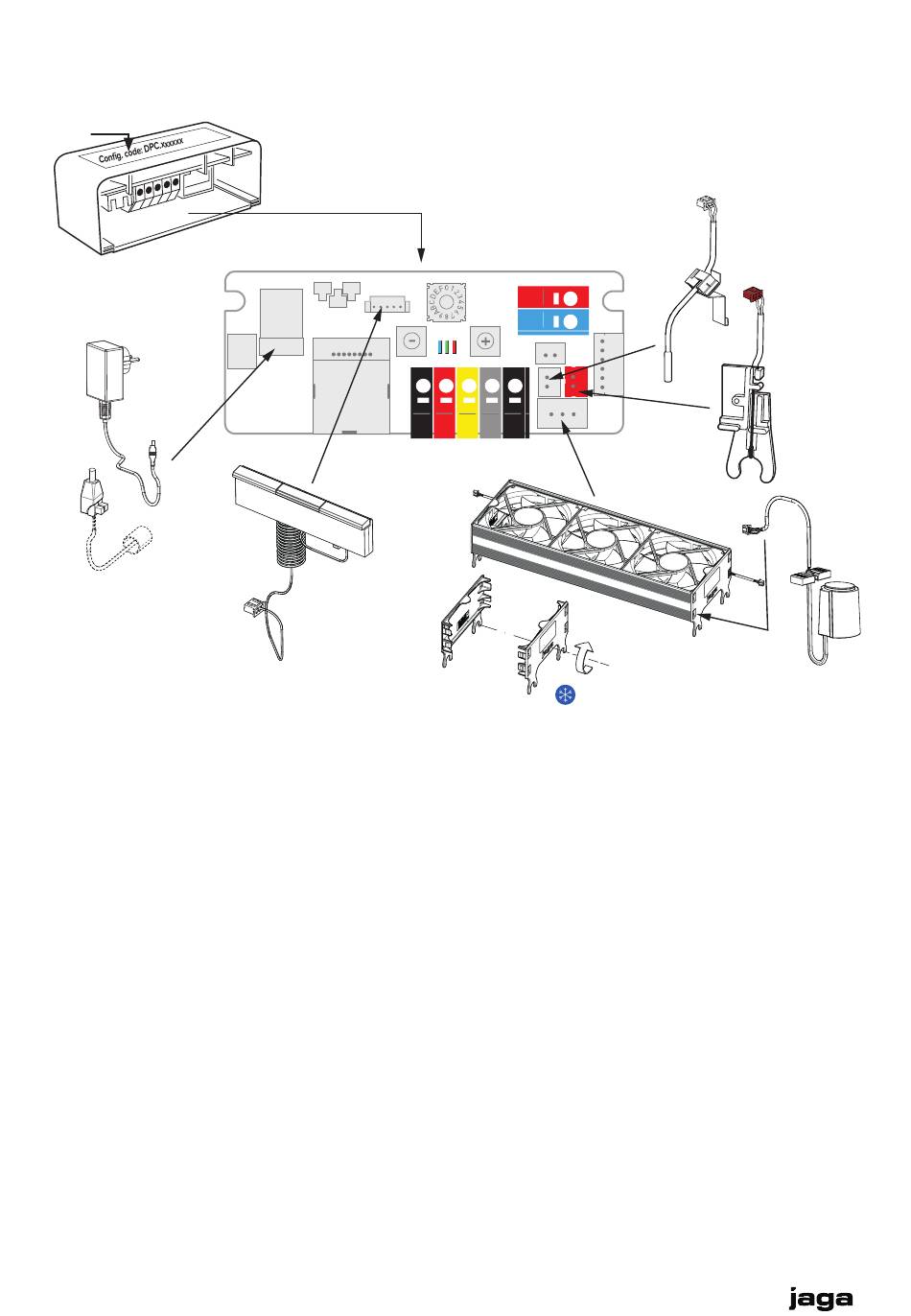

1. OVERZICHT SYSTEEM
1
2
3
240VAC
24VDC
24VDC
4
1. Configuratiecode (DPC.XXXXXX)
2. Controller
3. Voeding 240 VAC (IN) / 24 VDC (OUT)
4. netspanning 24VDC
5. Bedieningspaneel met krulsnoer
4
5
10
6
180º
Voetjes omdraaien voor optimale koeling
6. Activator
7. Thermo-elektrische motor
8. Watertemperatuursensor (Tw)
9. Kamertemperatuursensor (Tk)
10. Roterende dipswitch
9
8
7
