Inhaltszusammenfassung für Jaga DBH

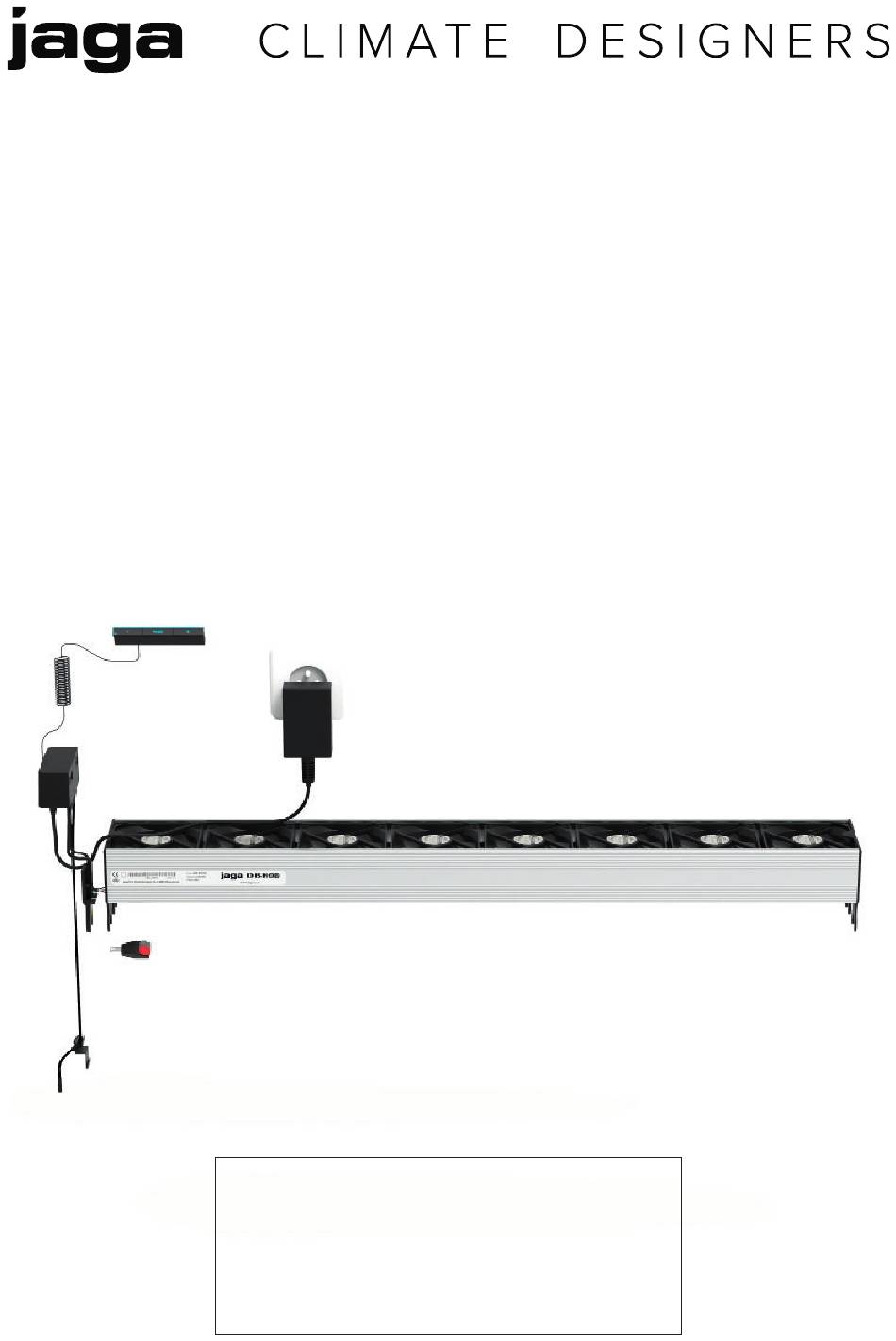

  • Seite 1 DBH SADA AUTO-CHANGE-OVER MANUÁL NÁLEPKA...

  • Seite 21: Konformitätserklarung

    7. GARANTIEBESTIMMUNGEN ..................29 KONFORMITÄTSERKLARUNG CEO JAGA N.V. JAGA N.V. - Verbindingslaan 16 - B 3590, erklärt auf seine alleinige Verantwortungd dass das Jan Kriekels Product wafür diese Erklärung bestimmt ist: Den folgenden Normen oder Dokumenten entspricht, unter der Vorauszetsung dasss Sie gemäss...

  • Seite 22: Systemübersicht

    1.  SYSTEMÜBERSICHT 240VAC 24VDC 24VDC 180º Füße drehen für optimale Kühlung 1. Konfigurationscode 6. Aktivator 2. Kontroler 7. Wassertemperatursensor (Tw) 3. Stromversorgung 240 VAC (IN) / 24 VDC (OUT) 8. Raumtemperatursensor (Tk) 4. Netzspannung 24 VDC 9. DIP-DRehschalter 5. Bedienfeld mit gewundener Schnur...

  • Seite 23: Übersichtsdiagramm

    1.1.  ÜBERSICHTSDIAGRAMM DIP-DREHSCHALTER PLUS VENTILE 4P BEDIENFELD VENTILE 2P (H/HC) RESERVIERT WASSERTEMPERATURSENSOR (TO) - WASSERTEMPERATURSENSOR (Tw) - (H/HC) RAUMTEMPERATURSENSOR (Tr) RESERVIERT...

  • Seite 24: Installation

    2.  INSTALLATION ± 1cm ± 1cm Vor dem Verkleben reinigen und entfetten ! Schließen Sie das Gerät hydrau- lisch an. Dieses Gerät ist nicht mit einer Taupunktüber- wachung ausgestattet. Diese muss von Installa- teur an der kritischsten Stelle installiert werden! Kondenzkühlung aufgrund einer Fehlfunktion der Taupunktüberwachung kann zu Schäden am Gerät und der Umgebung führen.

  • Seite 25: Bedienung

    2.1.  FENSTERKONTAKTANSCHLUSS Beim Öffnen des Fensterkontakts fällt das Gerät aus und der Thermomotor schließt, falls angeschlossen. Der Fensterkontakt ist nicht standardmäßig aktiviert und muss manuell ein-/ausgeschaltet werden . Niet van toepassing in temperatuurmodus! Optie Fensterkontakt ein-/ ausschalten : 1. Beachten Sie die ursprüngli- Drehen Sie den Drehschalter 2.

  • Seite 26: Funktion Auto-Change-Over

    3.1.  MELDUNGEN Die Blauen LEDs blinken in eingestellter Position: Die Wassertemperatur des zugeführten Wassers ist zu hoch (Tw > 24 ̊ C ). Die roten LEDs blinken in eingestellter Position: Die Wassertemperatur des zugeführten Wassers ist zu niedrig (Tw < 28 ̊ C ). Die LEDs blinken in Muster in der Farbe des gewählten Modus Nur wenn der Fensterkontakt angeschlossen und eingeschaltet ist.

  • Seite 27: Einstellungen

    5.  EINSTELLUNGEN 5.1.  WASSERTEMPERATUR ANPASSEN Das Gerät startet ab der eingestellten Wassertemperatur Einstellung maximale Wassertemperatur Kühlen einstellen der minimalen Wassertemperatur Heizen Wenn Sie die Temperatur niedriger einstellen, Wenn Sie die Temperatur höher einstellen, startet startet das Gerät später. Wenn die Wassertem- das Gerät später.

  • Seite 28: Einstellung Geschwindigkeit

    5.2.  EINSTELLUNG GESCHWINDIGKEIT 5.2.1 .  3 Geschwindigkeiten Bedienung 1. Versetzen Sie das Gerät in den Modus, den Sie anpassen möchten : Kühlen breeze Heizen 2. Stellen Sie das Gerät auf die Geschwindigkeit ein, die sie anpassen möchten : 3. Halten Sie [Mode] und [-] gleichzeitig gedrückt, bis die ersten 4 LEDs blinken . MODE 15 sek 4.

  • Seite 29: Garantiebestimmungen

    Druck, der außerordentlich vom Normalwert abweicht, auftreten, gewähren wir keine Garantie. Es wird keine Garantie übernommen wenn andere Ventile, als die von Jaga, zum Einsatz kommen. Wir übernehmen für unsere Heizkörper in keinem Fall Garantie, wenn sie zu bestimmten Zeiten oder für eine gewisse Zeit geleert betrieben werden.
  • Seite 39 NOTES...
