SWR WorkingPro 10 Bedienungsanleitung Seite 11

• BASS—Ajusta la respuesta de las bajas frecuencias con ±15dB
en el rango de 30Hz–150Hz.
• MID—Ajusta la respuesta de frecuencias medias con ±15dB en
el rango de 500Hz a 1kHz.
• TREBLE—Ajusta la respuesta en agudos con ±15dB en el
rango de frecuencias de 2kHz a 14kHz.
G. WEDGE EQ—Use este circuito de tono prefijado cuando vaya
a usar el amplificador como monitor de cuña en su posición
inclinada. Este WEDGE EQ compensa la pérdida de contacto
con el suelo del recinto acústico y el redireccionamiento de la
trompeta del tweeter.
H. LIMITER—Este circuito protege la etapa de potencia y los
altavoces de posibles daños al limitar la fuerza de los picos
de señal. La ventaja de esto es que podrá tocar a pleno
volumen sin ningún riesgo para su equipo. DEFEAT desactiva
este limitador.
LIMITADOR OFF
Y. ENTRADA DE MONITOR DE NIVEL DE LINEA—Δ PRECAUCION!
Uselo solo con entradas de nivel de línea! Δ Las entradas
amplificadas (nivel de altavoz)
producirán daños en su equipo!
Introduzca una
clavija de 6,3 mm procedente
de una fuente audio
de nivel de línea como:
• La Salida de línea de otro
sistema de bajo—amplíe su
salida para grandes conciertos,
• El Envío de monitor de una
mesa de mezclas—mezcle unas
GUIA DE IMPEDANCIA—Antes de cambiar su
montaje de altavoces, resulta esencial tener un
cierto conocimiento de los valores de impedancia
de cara a conseguir la máxima calidad de sonido y
salvaguardar la seguridad de su equipo.
La regla general es: si conecta una carga de altavoz
con una impedancia total igual al valor mínimo de
impedancia de su amplificador, todo será correcto—
siempre que los altavoces sean capaces de manejar
la salida de potencia de su amplificador.
El gráfico le muestra las impedancias totales de
diversas combinaciones de altavoces. NOTA: Todos
los recintos acústicos de bajo SWR®, así como
muchos otros, están cableados "en paralelo" (no en
serie), por lo que, esto solo se aplica a las conexiones
de altavoces en paralelo.
Todos los altavoces de un grupo deben tener la
misma impedancia para que cada altavoz reciba la
misma cantidad de potencia desde su amplificador.
Si las impedancias son distintas, los altavoces con
Panel frontal
I. EFX BLEND—Solo es operativo cuando haya introducido una
clavija en la toma EFFECTS RETURN {O}, este mando ajusta el
nivel de sus efectos controlando la cantidad de señal de bucle
de efectos "húmeda" que se mezcla en la señal "seca" del
preamplificador.
J. INTERRUPTOR POWER—Enciende y apaga la unidad, tal como
será indicado por su LED.
LIMITADOR ON

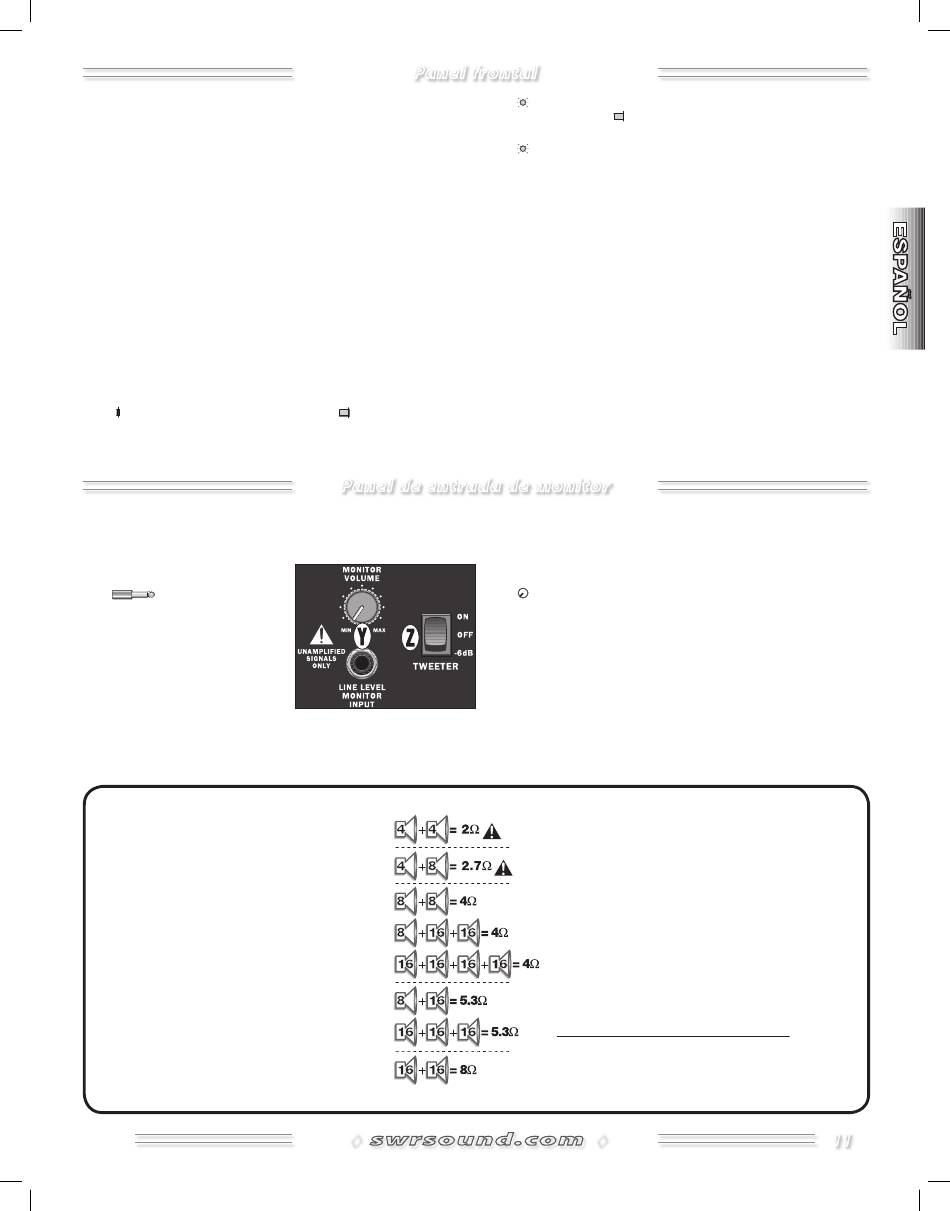

Panel de entrada de monitor
voces o monitorícelas por separado, • La Salida de auriculares
de un reproductor de CD/MP3—para acompañamientos (utilice
un adaptador de stereo-a-mono para escuchar los dos canales
de su reproductor).
Z. TWEETER LEVEL—Esto ajusta el nivel de salida del tweeter
piezo que va al amplificador (no solo a la entrada de monitor).
Elija: ON para la máxima salida, –6dB para el 50% de salida u
OFF para anular el tweeter.
menor impedancia sonarán más fuerte que el resto. Por ejemplo,
con un altavoz de 8 ohmios y uno de 16 conectados a su
◊
ACTIVE—Le indica en qué momento está funcionando el
limitador (con LIMITER activado).
POWER AMP CLIP—Le indica en qué momento la etapa de
potencia está siendo saturada produciendo una distorsión de
señal. Al contrario de lo que ocurre con la saturación del previo,
la saturación de la etapa de potencia puede ser dañina para
su sistema. Por ello, si este piloto parpadea a menudo, active
el limitador o reduzca el volumen MASTER {C}.
MONITOR VOLUME—Esto ajusta el nivel de la señal de
ENTRADA DE MONITOR. MUTE {B} también afecta a la
entrada de monitor.
amplificador, el de 8 ohmios sonará al doble de volumen (y
recibirá el doble de potencia) que el altavoz de 16 ohmios.
¡El cálculo de la capacidad de manejo de potencia y la
colocación de altavoces de diferente impedancia puede
resultar muy complicado!
Δ PRECAUCION!—El uso de una carga de altavoz inferior
al valor mínimo de impedancia de su amplificador puede
recalentar fácilmente el amplificador y producirle daños.
El uso de un valor superior a la impedancia mínima
reducirá el potencial de salida de potencia máximo del
amplificador.
Si quiere más información acerca de problemas de
impedancia y potencia, vaya a la página web de SWR®
en swrsound.com/support/setuptips.php—esto es un
artículo redactado por el fundador de SWR® Steve Rabe y
editado en el número de agosto del año 92 de la revista Bass
Player.
