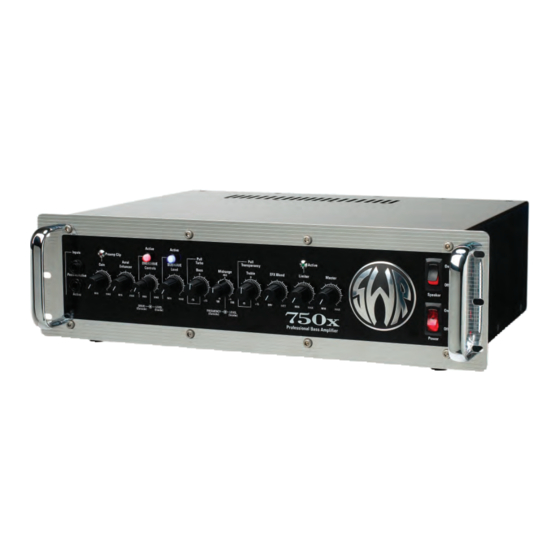

SWR 750x Bedienungsanleitung
Bass amplifier
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für SWR 750x
Inhaltszusammenfassung für SWR 750x

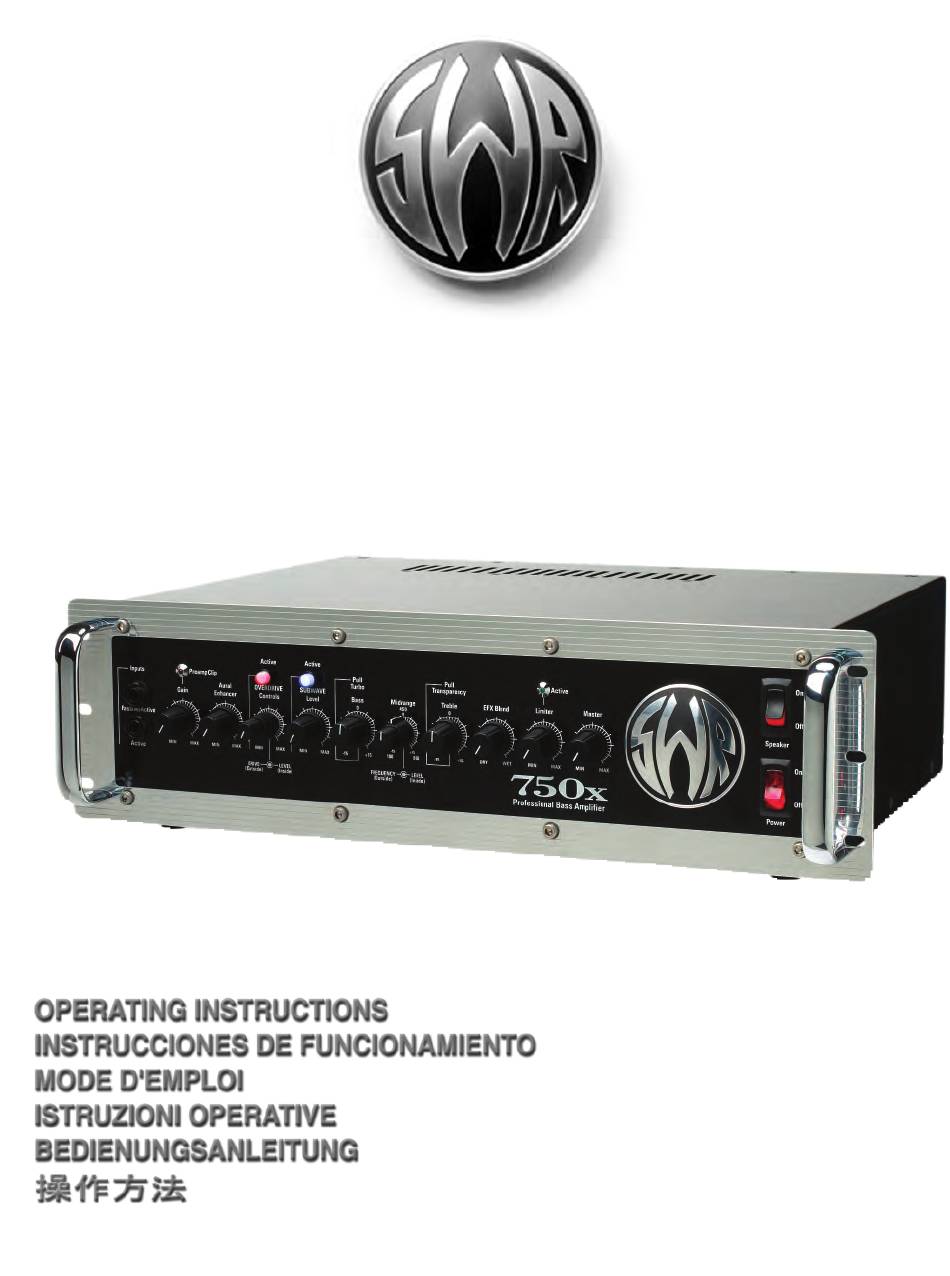

- Seite 1 750x SWR • CORONA, CA • USA...
- Seite 2 ENGLISH - PAGES 6-23 ESPANOL - PAGINAS 24-40 FRANÇAIS - PAGES 41-58 DEUTSCH - SEITEN 59-75 ITALIANO - PAGINE 76-91 92-106...
- Seite 5 Im Gerät sind keine zu wartenden Teile. Reparaturarbeiten dürfen nur von qualifizierten Technikern durchgeführt werden. ∆ ∆ SWR-Verstärker und Lautsprecher können sehr hohe Lautstärkepegel erzeugen, die vorübergehende oder dauerhafte Gehörschäden verursachen können. Gehen Sie beim Einstellen bzw. Regulieren der Lautstärke vorsichtig vor.
- Seite 59 Kombination aus Höchstleistung, bedienungsfreundlichen Reglern, einfach integrierten Effekten ... und reinem SWR Sound. Ein kleiner Rückblick: Der SWR 750x ist die aufgerüstete Version des Bass 750, ein Modell, das wir seit 1999 aufgrund der hohen Nachfrage nach einem Amp anboten, der den Druck und die Lautstärke eines klassischen Hochleistungs-Verstärkers mit der Soundqualität und Klarheit vereinte, für die SWR bekannt ist.
-
Seite 60: Elektrische Spezifikationen
750x – VORDERSEITIGE AUSSTATTUNG • zwei getrennte Eingangsbuchsen, kompatibel mit passiven und aktiven Instrumenten • Preamp Gain-Steuerung mit roter Clip LED-Anzeige • Aural Enhancer-Regler • Overdrive Activator-Schalter (leuchtet rot bei Aktivierung) • Overdrive “Drive”-Regler • Overdrive Level-Regler • SubWave™ Activator-Schalter (leuchtet blau bei Aktivierung) •... - Seite 61 Kabel, desto niedriger der Gauge-Wert) mit der Eingangsbuchse Ihrer Box. Handelt es sich um eine 4-Ohm-Box, liefert der 750x 750 Watt. Bei einer 8-Ohm-Box liefert er 450 Watt. Dies ist ein lauter Verstärker. Prüfen Sie die Belastbarkeit Ihrer Box, bevor Sie den Amp anschließen und betreiben.
- Seite 62 Wichtig: Die Gesamtimpedanz beim Betrieb des 750x muss mindestens 4 Ohm betragen. Sie können also problemlos folgende Boxen verwenden: a) eine einzelne 8-Ohm Box b) eine einzelne 4-Ohm Box c) zwei 8-Ohm Boxen (gesamt: 4 Ohm) Gerät einschalten Nehmen Sie das Netzkabel aus dem Zubehörpaket und verbinden Sie es mit dem Verstärker und einer Netzsteckdose.
- Seite 63 Der Aural Enhancer ist seit den Firmenanfängen im Jahre 1984 Bestandteil fast jedes SWR Verstärkers und ist zu einem Markenzeichen des "SWR Sounds" geworden, den man kennen und lieben gelernt hat. Er wurde entwickelt, um die tiefen Grundtöne des Basses zur Geltung zu bringen, den oberen Höhenbereich zu betonen sowie bestimmte Frequenzen abzusenken, die die Grundtöne maskieren.
- Seite 64 Klang Ihres Instruments beeinflussen, muss immer Ihr Gehör entscheiden. Overdrive-Regler Der in den 750x integrierte Tube Overdrive basiert auf der extrem populären Schaltung der bahnbrechenden SWR Mo’ Bass Soundstation und wurde sorgfältig kalibriert, um so viel (oder so wenig) übersteuertes Signal wie nötig bereitzustellen, wobei die extremen Bässe (und Höhen) durch den Einsatz von Hochpass-...
- Seite 65 Sound nur wenig oder gar nicht ändern. Dies ist normal. SubWave™ Regler Der SubWave™ Effekt Ihres 750x basiert auf der Schaltung von SWRs Mo’ Bass. Er ist eine blitzschnelle Sub-Octave Wave Engine, deren Tracking-Fähigkeiten die aller anderen derzeit erhältlichen Sub-Octave Effektmodelle übertrifft.
- Seite 66 Midrange-Regler Ihr 750x ist mit zwei unterschiedlichen Reglern zum Einstellen des Mitten-Gehalts ausgestattet: ein Regler zum Anheben/Absenken des Mitten-Pegels sowie ein Regler zum Wählen der Mitten-Frequenz, die ange- hoben/abgesenkt werden soll. Beide Steuerungen sind in einem doppelten konzentrischen Drehregler kombiniert.
- Seite 67 Betriebszustand schützen. Master (Volume)-Regler Der Master (d. h., „Master Volume“) Regler steuert den Pegel des Signals, das zur Endstufe Ihres 750x geleitet wird — und somit die Gesamtlautstärke des Geräts. Eine Linksdrehung des Reglers verringert den Gesamtpegel, eine Rechtsdrehung erhöht ihn.
- Seite 68 System gehörten Klang. Wenn Sie ein externes Effektgerät in den Effects Loop geschaltet haben, ist auch dieses Signal vorhanden (entsprechend der Einstellung des Effects Blend-Reglers Ihres 750x). In dieser Position wird der Ausgangspegel vom vorderseitigen Gain-Regler und dem XLR Pad-Regler gesteuert.
- Seite 69 Manchmal kann durch die Verbindung zu bestimmten Mischpulten oder Studiokonsolen ohne standard XLR- Verkabelung eine Erdungsschleife entstehen. Ihr 750x verfügt über eine Drucktaste zum Unterbrechen der Masse-Verbindung am Balanced (XLR) Output (wirkt nicht auf andere Ausgänge). Ein Druck auf die Taste ändert die Betriebsart.
- Seite 70 Verlegen Sie zwei hochwertige, möglichst kurze, abgeschirmte Patch-Kabel auf dem direktesten Weg. (Wenn die Kabel über die Oberseite des 750x laufen, kann — wie bei jedem Verstärker — Brummen eingestreut werden. Dies sollten Sie vermeiden.) Verbinden Sie ein Kabel mit der Effects Send-Buchse des 750x und dem Eingang des externen Effektgeräts.
- Seite 71 Kühlkörper-Temperatur unter 85 Grad C liegt. Er wird auf hohe Geschwindigkeit geschaltet, wenn die Temperatur 85 Grad C übersteigt. SWR empfiehlt, die „Off“ Position NUR in Situationen einzuset- zen, in denen der Ventilator hörbar und daher störend ist — z. B. bei der Mikrofonabnahme der 750x Boxen in einer Aufnahme-Situation.
- Seite 72 (Noch ausführlichere Erläuterungen der Themen Impedanz und Nennleistung finden Sie auf der SWR Website unter www.swr-sound.com. Klicken Sie auf “Press”, dann “Articles”, dann “Plug and Play: Setup Tips for Amps and Speakers”— ein Artikel von SWR Gründer Steve Rabe, der in der August ’92 Ausgabe des Bass Player Magazins erschienen ist.)
- Seite 73 LAUTSPRECHERKABEL von mindestens 18 Gauge oder dicker (US Kabelmaß/je niedriger der Gauge- Wert, desto dicker das Kabel) für den Anschluss Ihres 750x an das Boxensystem. Schließen Sie externe Lautsprecherboxen nicht mit abgeschirmten Instrumentenkabeln an den Verstärker an. Dies könnte zu peri- odisch auftretenden Leistungsverlusten führen, wodurch Ihr Verstärker oszilliert und sich selbst und/oder...
- Seite 74 Verwenden Sie als Ersatz nur ein ähnlich hochwertiges Produkt. Die Röhre muss nur dann ersetzt werden, wenn sie rauscht oder mikrofonisch wird (was bei bestimmten Tönen wie im Hintergrund klirrendes Glas klingt) oder völlig ausfällt (kein oder nur leises Signal). Die Röhre in Ihrem 750x sollte je nach Gebrauch 1 bis 3 Jahre halten.
-
Seite 75: Rackmontage-Anleitungen
Chassis-Unterseite entfernt werden müssen, sollten Sie diese für die spätere Neu-Montage gut aufheben. Montieren Sie den 750x so nah wie möglich am Boden des Rack-Gehäuses. Wenn Sie den 750x irgendwo anders als direkt am Boden installieren müssen, sollten Sie zwischen Rack-Boden und Amp-Unterseite ein Stück Holz oder ähnlich solides Material anbringen, um ein Durchbiegen des Chassis zu verhindern. - Seite 76 76 • 750x...
