19 Den Federladeschlüssel in eine der Öffnungen des unteren Stifts
einführen, im Gegenuhrzeigersinn drehen, um den Ladestift
einzuführen. Nach Durchführung des Arbeitsvorgangsmuss sich die
Tür automatisch schließen.
Sollte der Ladezustand nicht ausreichen, den
Ladestift um eine Öffnung verschieben..

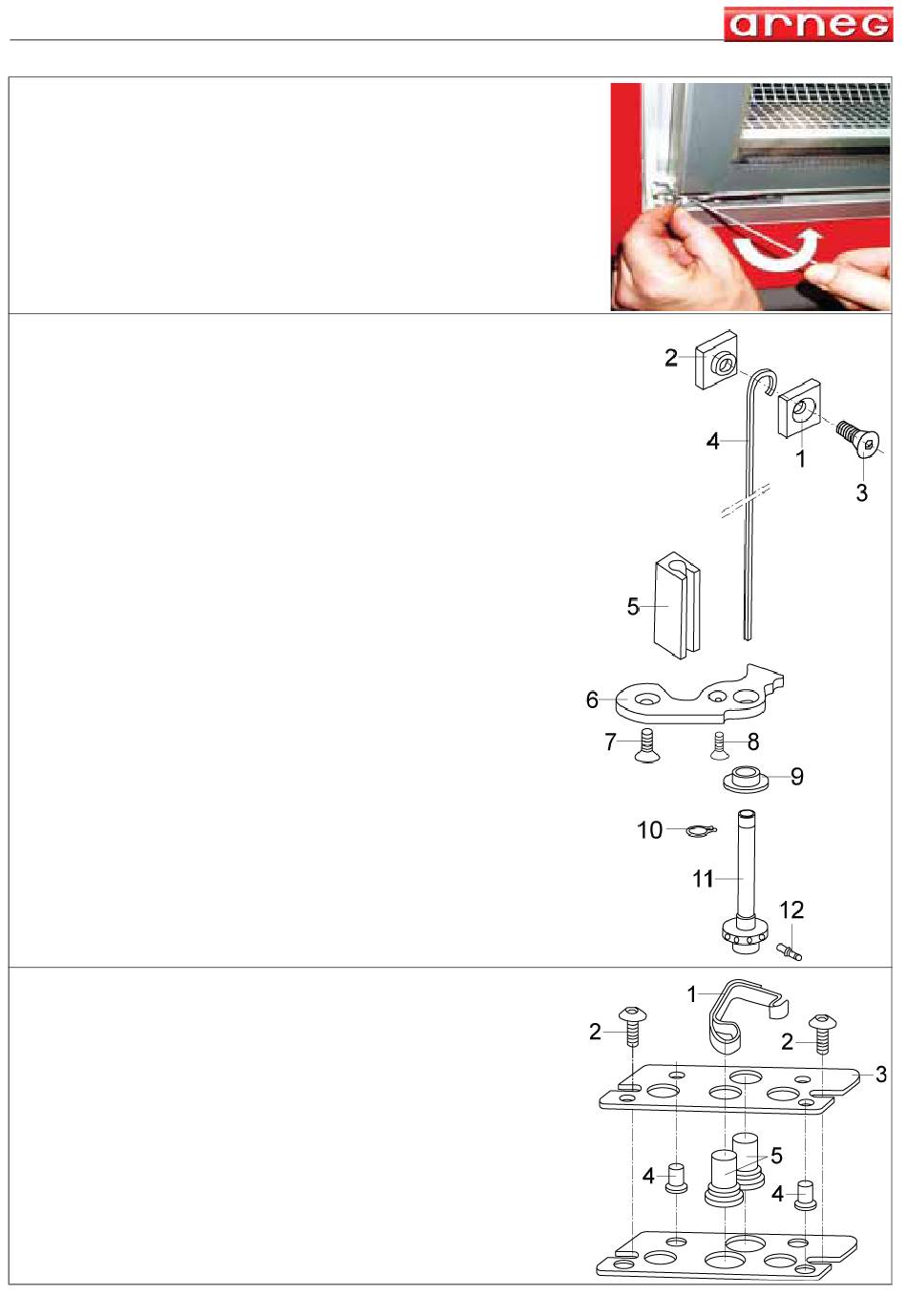

SCHARNIERGRUPPE:
1) Verzinkter Block für gebogene Feder
2) Verzinkter Gewindeblock für gebogene Feder
3) Brünierte Schraube M4x8
4) Hakenförmige Vierkantfeder
5) Untere Stiftführungsbuchse
6) Universeller Türfestellbügel
7) Schraube
8) Schraube
9) Untere Bronzebuchse
10) Verzinkter universeller Seeger- Ring
11) Unterer Stift Vierkantfeder mit Radiallöcher
12) Federladestift
PLATTENGRUPPE:
1) Türfeststellfeder
2) Edelstahlschraube für die Plattenbefestigung
3) Geschnittene Platte
4) Hakensperrklinke
5) Stift für Türfeststellfeder
6) Nylon- Unterplatte
