Arneg Perth 5 Installations- Und Gebrauchshandbuch Seite 46

Perth5
Deutsch

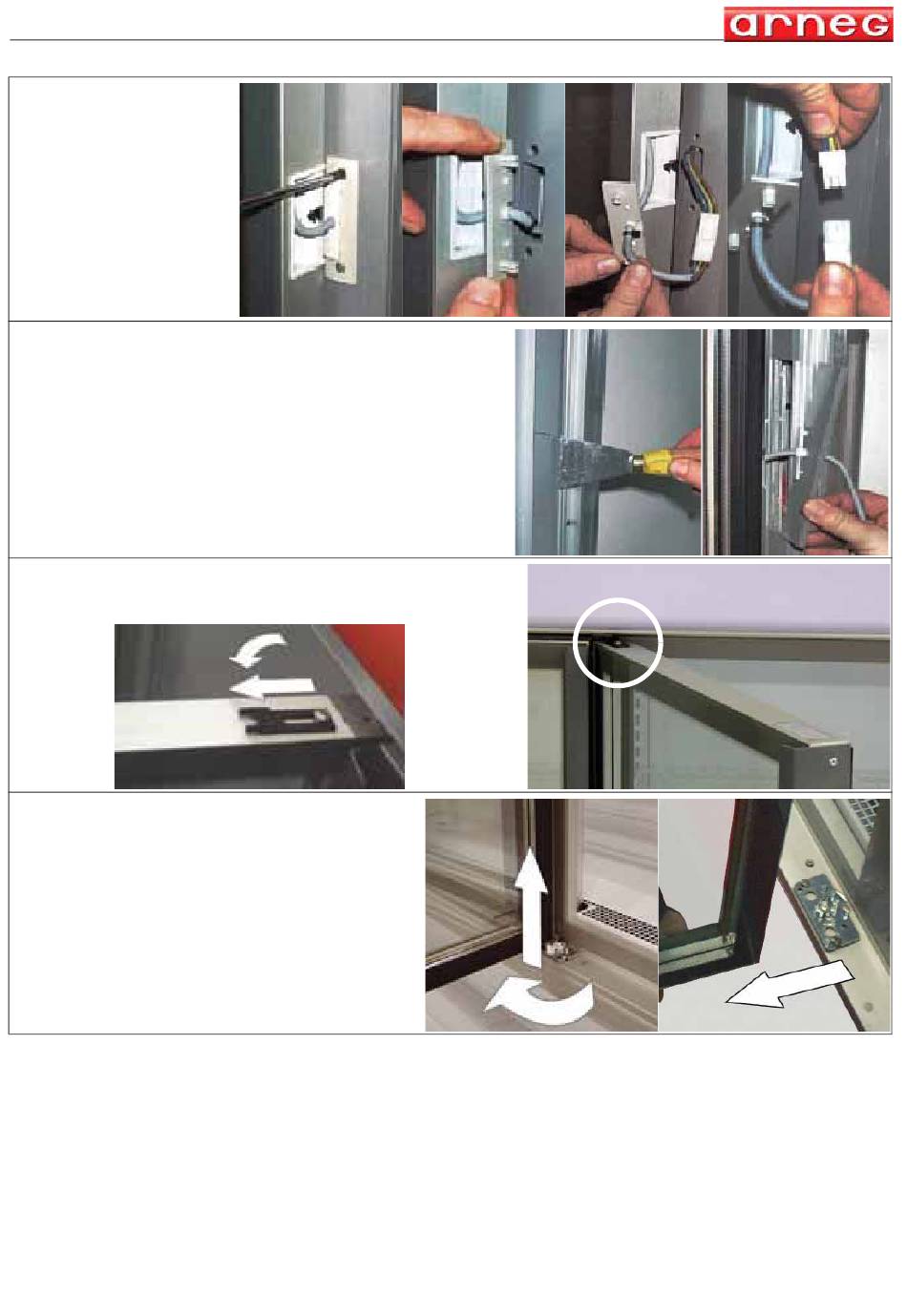

3 (bezieht sich auf den
zentralen Pfosten)
A) Die
Befestigungsschrauben
des
Kabelschutzplättchens
entfernen;
B) Das Kabel
herausziehen;
C) Den Verbinder
herausnehmen;
D) Den Verbinder öffnen..
4 (bezieht sich auf den rechten und den linken Pfosten)
Diese Phase gilt sowohl für die Demontage der rechten
Tür als auch für die Vorbereitung des linken Pfostens.
A) Das seitliche Anschlagprofil mit Hilfe eines Spachtels
entfernen;
B) Das Kabel herausnehmen und den Verbinder öffnen.e.
5 Die Befestigungsschraube der Ausziehschutzgabel am
oberen Türteil lockern. Die Gabel, wie in Abbildung A
gezeigt, gleiten lassen und drehen.
6 Um die Tür herauszunehmen, muss man sie
anheben und gleichzeitig, wie in Abbildung
gezeigt, drehen, damit zuerst der untere Teil
aus dem Sitz heraustritt.
Vorsichtig anziehen
46
B
A
A
D
C
B
05060095 00 30/01/2009
