Opis techniczny

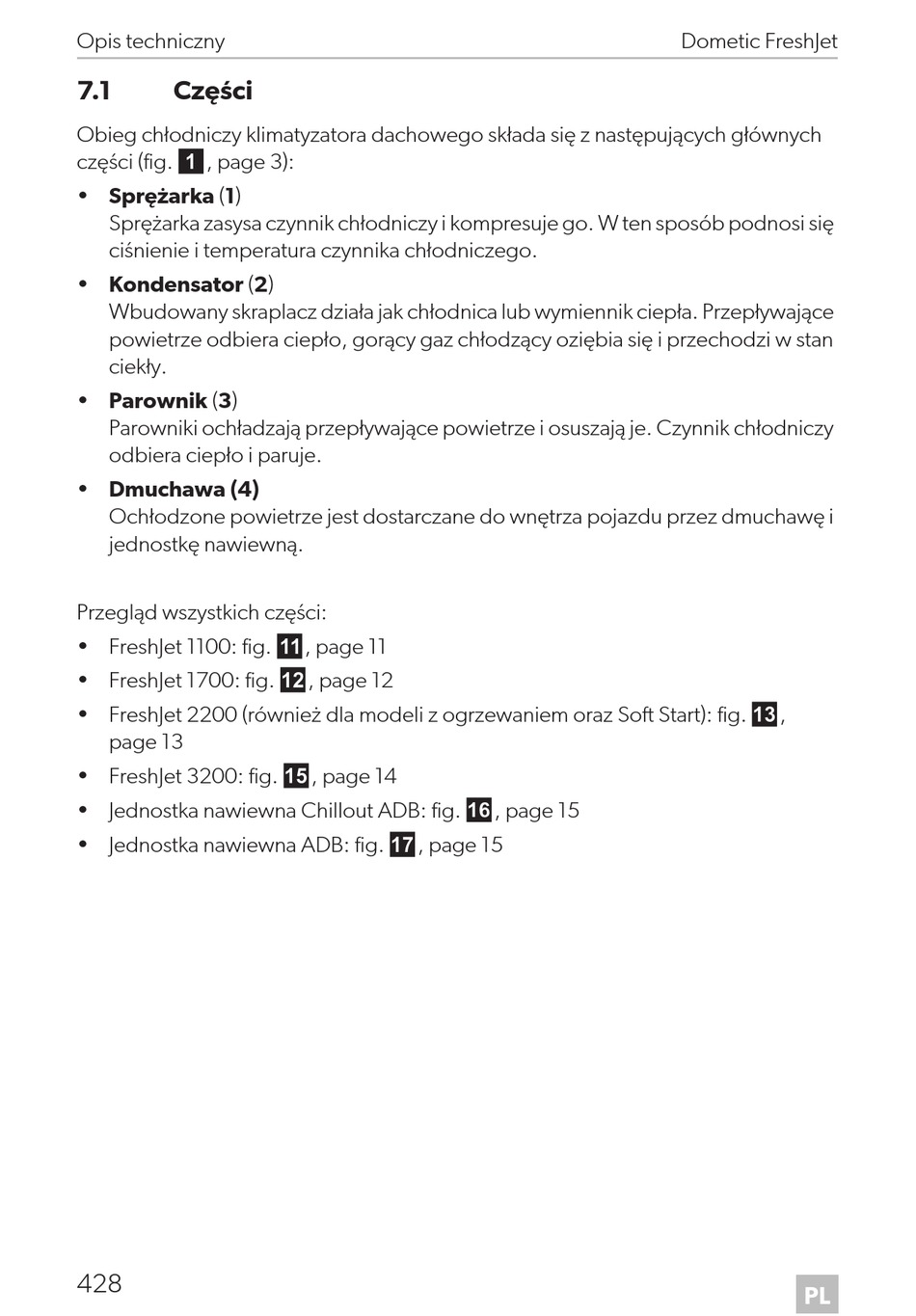

7.1 Części
Obieg chłodniczy klimatyzatora dachowego składa się z następujących głównych
części (fig. 1, page 3):
• Sprężarka (1)
Sprężarka zasysa czynnik chłodniczy i kompresuje go. W ten sposób podnosi się
ciśnienie i temperatura czynnika chłodniczego.
• Kondensator (2)
Wbudowany skraplacz działa jak chłodnica lub wymiennik ciepła. Przepływające
powietrze odbiera ciepło, gorący gaz chłodzący oziębia się i przechodzi w stan
ciekły.
• Parownik (3)
Parowniki ochładzają przepływające powietrze i osuszają je. Czynnik chłodniczy
odbiera ciepło i paruje.
• Dmuchawa (4)
Ochłodzone powietrze jest dostarczane do wnętrza pojazdu przez dmuchawę i
jednostkę nawiewną.
Przegląd wszystkich części:
• FreshJet 1100: fig. a, page 11
• FreshJet 1700: fig. b, page 12
• FreshJet 2200 (również dla modeli z ogrzewaniem oraz Soft Start): fig. c,
page 13
• FreshJet 3200: fig. e, page 14
• Jednostka nawiewna Chillout ADB: fig. f, page 15
• Jednostka nawiewna ADB: fig. g, page 15
