- Seite 1 VPC-30 VPC-31 Voltage & Continuity Tester Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
- Seite 3 VPC-30 VPC-31 Voltage & Continuity Tester Users Manual September 2009, Rev.1 ©2009 Amprobe Test Tools. All rights reserved. Printed in Taiwan...
- Seite 4 Please check the “Where to Buy” section on www.amprobe. com for a list of distributors near you. Additionally, in the United States and Canada In-Warranty repair and replacement units can also be sent to a Amprobe® Test Tools Service Center (see next page for address).

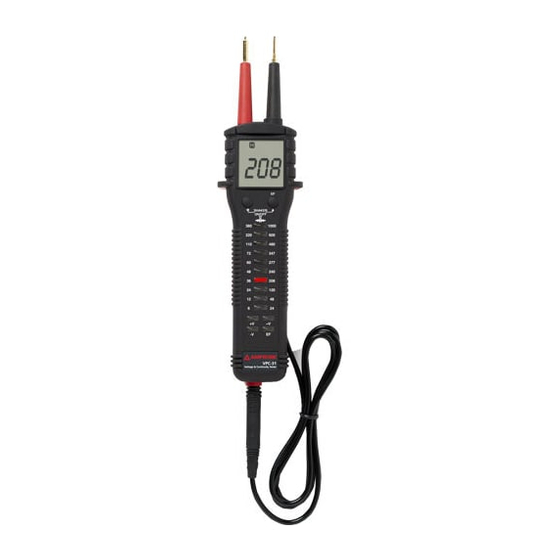

- Seite 5 VPC-30 / VPC-31 Voltage & Continuity Tester Screw-on 4mm test tip Screw-on stationary Red test probe (+) for all functions Detachable Black test probe (-) for all functions (Common ground reference) EF-Detection (Non-Contact Voltage) antenna area 3 digits 1000 counts LCD display (VPC-31 only) EF-Detection (Non-Contact &...
-
Seite 6: Inhaltsverzeichnis
UNPACKING AND INSPECTION ................3 INTRODUCTION .....................3 OPERATION ......................4 Indicator Self-Test .....................4 ACV (K) and DCV (L) measurements ...............4 GFCI Leakage-Path (VPC-31 only) ..............5 Overload-Alert Warning ...................5 Bi-Color LED Hazardous Live Warning .............6 Auto-Hold ......................6 AC-Detection Shaker ..................6 Electric Field EF-Detection ................6 Audible Continuity Function ..............7... -
Seite 7: Symbols
SYMBOLS AND WARNINGS SYMBOLS � Battery Refer to the manual Double Insulated Dangerous Voltage Alternating Current Earth Ground Direct Current Symbol Application around and Complies with EU � removal from hazardous live directives conductors is permitted Do not dispose of this Conform to relevant �... - Seite 8 Per IEC61010-1 and IEC60664: Measurement Category IV (CAT IV) is for measurements performed at the source of the low-voltage installation. Examples are electricity meters and measurements on primary overcurrent protection devices and ripple control units. Measurement Category III (CAT III) is for measurements performed in the building installation.
-
Seite 9: Unpacking And Inspection
INTRODUCTION The VPC-30 and VPC-31 voltage testers are designed to be rugged and easy to use for the testing of voltage and continuity. They come with a Built in shaker that provides the same functionality and feel as the older analog solenoid testers. -
Seite 10: Operation
EF button momentarily. The LEDs will illuminate for full indication check. Five voltage indicating bi-color LEDs will change from green to red. On the VPC-31, the LCD will turn on for full segment check. The , +L, -L and K LEDs flash twice additionally when the battery voltage is low. -
Seite 11: Gfci Leakage-Path (Vpc-31 Only)
Overload-Alert Warning When the measured voltage exceeded 1000V AC or DC, the 1000V LED flashes. The VPC-31 LCD also displays “OL”. Disconnect the test probes from the signal immediately to avoid hazards. -
Seite 12: Bi-Color Led Hazardous Live Warning
EF-indicating LED will turn on briefly, and the beeper will give a short beep for EF indication check. Signal strength is indicated by beep tone and flashing of the EF LED. The VPC-31 also displays “EF” when it is ready, and displays signal strength as a series of bar-graph segments on the LCD. -
Seite 13: Audible Continuity Function
Audible Continuity Function Refer to Fig.4 Short the two test probes together for continuity function check as described in Indicator Self-Test section. The continuity LED turns on together with a continuous beep tone indicates a complete circuit is being detected via the test probes. -
Seite 14: Trouble Shooting
Trouble Shooting If the tester fails to operate, check batteries, probes, etc., and replace as necessary. Double check operating procedure as described in this user’s manual If the tester voltage-continuity input has subjected to high voltage transient (mostly caused by lightning or switching surge to your system) by accident or abnormal conditions of operation, the series fusible resistors will be blown off (become high impedance) like fuses to protect the user and the tester. -
Seite 15: Specifications
For both models: Performance is specified in an RF Field of 3V/m. Performance above 3V/m is not specified. For VPC-31 LCD display only: In an RF Field of 3V/m, total accuracy = Specified accuracy + 45d. Performance above 3V/m is not specified... -
Seite 16: Electrical Specification
DCV Tolerance: +/- (1%+2V) ACV Tolerance: +/- (2.5%+4V) Input Impedance: 460kΩ, 160pF nominal ACV Frequency Response: 45Hz ~ 65Hz Duty ratio: Continuous duty DC & AC Voltage (VPC-31 LCD only) RANGE Threshold Accuracy DC 999V > +4.5VDC or < -4.5VDC 1.0%+2d... -
Seite 17: Ac Detection Shaker
Red (+) test probe for direct contact measurements. VPC-31 also displays Bar graph segments proportional to the field strength on LCD. Typical values are shown in the below table: Typical Non-Contact Voltage Range... -
Seite 18: Maintenace And Repair
MAINTENACE AND REPAIR If there appears to be a malfunction during the operation of the meter, the following steps should be performed in order to isolate the cause of the problem. 1. Check the battery. Replace the battery immediately when the symbol “N”... - Seite 19 Fig.1 Fig.2 Fig.3 Fig.4...
- Seite 21 VPC-30 VPC-31 Testeur de tension et de continuité Mode d’emploi Septembre 2009, Rév.1 ©2009 Amprobe Test Tools. Tous droits réservés. Imprimé à Taïwan.
- Seite 22 Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section ® « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés ou réparés au Canada et aux Etats-Unis peuvent également être envoyés dans un centre de services Amprobe...
- Seite 23 VPC-30 / VPC-31 Testeur de tension et de continuité Embout de test à visser de 4 mm Sonde d’essai rouge fixe à visser (+) pour toutes les fonctions Sonde d’essai noire détachable (-) pour toutes les fonctions (référence commune à la terre) Antenne de détection EF (tension...
- Seite 24 FONCTIONNEMENT ....................4 Voyant d’auto-test ...................4 Mesures de tension en courant alternatif (K) et courant continu (L) ...4 Chemin de fuite GFCI (VPC-31 uniquement) ...........5 Alerte de surcharge ..................5 Avertissement de risque en direct par témoin lumineux bicolore ....6 Maintien d’affichage automatique ..............6 Vibreur de détection de courant alternatif .............6...
-
Seite 25: Symboles
SYMBOLES ET AVERTISSEMENTS SYMBOLES Reportez-vous au mode � Pile d’emploi Double isolation Tension dangereuse Courant alternatif Prise de terre Courant continu Symboles L’application et le retrait de la pince à proximité de Conforme aux directives � conducteurs sous tension de l’UE dangereuse sont autorisés Ne pas mettre ce produit Conforme aux directives de... - Seite 26 Conformément à IEC61010-1 et IEC60664 : La catégorie IV (CA IV) de mesures concerne les mesures effectuées au niveau de la source de l’installation en basse tension. Il s’agit, par exemple de compteurs électriques et des mesures effectuées sur les dispositifs principaux de protection contre les surintensités et les unités de contrôle des fluctuations.
-
Seite 27: Déballage Et Inspection
INTRODUCTION Les testeurs de tension VPC-30 et VPC-31 sont robustes et faciles à utiliser pour les essais de tension et de continuité. Ils sont dotés d’un vibreur intégré qui offre les mêmes fonctionnalités et estimation au toucher que les anciens testeurs à... -
Seite 28: Fonctionnement
Connectez les sondes d’essai à la source de tension et lisez l’indication affichée, comme le montre la figure 1. Ne pas couvrir les témoins lumineux ni l’écran LCD (sur le modèle VPC-31) et ne pas toucher l’électrode de contact avant et pendant les tests. Le testeur s’allume automatiquement aux tensions de seuil spécifiées dans la section des caractéristiques. -
Seite 29: Chemin De Fuite Gfci (Vpc-31 Uniquement)
Alerte de surcharge Lorsque la tension mesurée dépasse 1000 V c.a. ou c.c., le témoin lumineux de 1000 V clignote. L’écran LCD du modèle VPC-31 affiche également « OL ». Pour éviter tout danger, débranchez immédiatement les cordons de mesure... -
Seite 30: Avertissement De Risque En Direct Par Témoin Lumineux Bicolore
La force du signal est indiquée par le signal sonore et le clignotement du témoin lumineux EF. Le modèle VPC-31 affiche aussi à l’écran la mention « EF » ainsi que la force du signal sous la forme d’une série de segments de graphiques en barres. -
Seite 31: Fonction De Continuité Sonore
Fonction de continuité sonore Reportez-vous à la figure 4 Mettez les deux sondes d’essai en court-circuit pour la vérification de la continuité comme l’indique la section Voyant d’auto-test. Le témoin lumineux de continuité s’allume simultanément avec un signal sonore continu qui indique qu’un circuit complet est détecté... -
Seite 32: Dépannage
, +L, -L ou K clignote en cas de mesure normale significative. Le modèle VPC-31 affiche aussi l'icône de batterie faible N sur l’écran LCD en cas de mesure normale significative. Remplacez les piles DèS QUE POSSIBLE pour conserver la précision et la fonctionnalité du testeur. Le testeur utilise deux piles de 1,5 V : 2 piles standard de 1,5 V AAA (NEDA 24G ou IEC R03) ;... -
Seite 33: Caractéristiques
3 V/m. Les performances supérieures à 3 V/m ne sont pas spécifiées. Pour l’écran LCD du modèle VPC-31 uniquement : Dans un champ en RF de 3 V/m, la précision totale = la précision spécifiée + 45 d. Les performances supérieures à... -
Seite 34: Caractéristiques Électriques
Tolérance V c.a. : +/- (2,5 % + 4 V) Impédance d’entrée : 460 kΩ, 160 pF nominal Réponse en fréquence V c.a. : 45 Hz ~ 65 Hz Facteur de marche : Régime permanent Tension c.c. et c.a (écran LCD du VPC-31 uniquement) GAMME Seuil Précision 999 V c.c. -
Seite 35: Vibreur De Détection De Courant Alternatif
à la terre, utilisez la sonde de test rouge (+) pour les mesures par contact direct. Le modèle VPC-31 affiche aussi des segments de graphique en barres proportionnels à la force du champ sur l’écran LCD. Les valeurs types sont indiquées par le tableau suivant:... -
Seite 36: Entretien Et Réparation
ENTRETIEN ET RÉPARATION Si l’appareil semble mal fonctionner, procédez comme suit pour isoler la cause du problème. 1. Vérifiez la pile. Remplacez immédiatement la pile lorsque le symbole. “N” s'affiche à l’écran. 2. Consultez les consignes d’utilisation pour vérifier les erreurs possibles lors de l’utilisation. - Seite 37 Fig. 1 Fig. 2 Fig. 3 Fig. 4...
-
Seite 39: Spannungs- Und Durchgangsprüfer
VPC-30 VPC-31 Spannungs- und Durchgangsprüfer Bedienungshandbuch September 2009, Rev. 1 ©2009 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in Taiwan. - Seite 40 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw.
- Seite 41 VPC-30 / VPC-31 Spannungs- und Durchgangsprüfer Aufschraubbare 4-mm-Prüfspitze Aufschraubbare stationäre rote Messleitung (+) für alle Funktionen Abnehmbare schwarze Testleitung (-) für alle Funktionen (gemeinsame Bezugserde) Antennenbereich für EF- Detektion (berührungslose Spannungsprüfung) 3 Stellen 1000 Zählwerte, LCD-Anzeige (nur VPC-31) Taste für EF-Detektion (berührungslose und Kontakt-...
- Seite 42 Sicherheitsinformationen .................1 AUSPACKEN UND ÜBERPRÜFEN ................3 EINFÜHRUNG ......................3 BEDIENUNG ......................4 Anzeige-Selbsttest ...................4 Wechselspannungs- (K) und Gleichspannungs- (L) Messungen .....4 FI-Ableitpfad (nur VPC-31) ................5 Überlastalarm-Warnung ...................5 Zweifarbige LED für Lebensgefahr-Warnung ..........6 Auto-Hold ......................6 Schwingerreger für Wechselspannungsdetektion ..........6 Elektrisches Feld EF-Detektion .................6 Akustische Durchgangsfunktion ...............7...
-
Seite 43: Symbole
SYMBOLE UND WARNUNGEN SYMBOLE � Batterie Im Handbuch nachlesen Schutzisoliert Gefährliche Spannung Wechselstrom Erde, Masse Gleichstrom Symbol Anwendung in der Umgebung von gefährlichen, Übereinstimmung mit � stromführenden Leitern EU-Richtlinien zulässig Dieses Produkt nicht im Übereinstimmung � unsortierten Kommunalabfall mit den relevanten entsorgen australischen Standards Underwriters Laboratories... - Seite 44 Gemäß IEC61010-1 und IEC60664: Messkategorie IV (CAT IV) für Messungen, die an der Quelle der Niederspannungsanlage durchgeführt werden. Zu den Beispielen gehören Stromzähler an Primär-Überstrom-Schutzgeräten und Rundsteuerungsgeräten. Messkategorie III (CAT III) für Messungen, die an der Gebäudeinstallation durchgeführt werden. Zu den Beispielen gehören Reihensteckdosen, Trennschalter, Verkabelung, einschließlich Kabeln, Sammelschienen, Anschlusskästen, Schaltern und Steckdosenverteilern in stationären Installationen, sowie Ausrüstung für industrielle Verwendung und bestimmte...
-
Seite 45: Auspacken Und Überprüfen
Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. EINFÜHRUNG Die Spannungsprüfer VPC-30 und VPC-31 sind als robuste, benutzerfreundliche Geräte zum Prüfen von Spannung und Durchgang konzipiert. Zum Lieferumfang gehört ein eingebauter Schwingungserreger, der die gleiche Funktionalität und die gleichen Eigenschaften wie frühere analoge Solenoid-Spannungsprüfer... -
Seite 46: Bedienung
EF-Taste drücken. Die LEDs leuchten auf für vollständige Anzeigeprüfung. Fünf Spannung anzeigende zweifarbige LEDs wechseln von grün auf rot. Auf dem VPC-31 schaltet sich die LCD für eine vollständige Segmentprüfung ein. Die LEDs , +L, -L und K blinken noch zwei Mal, falls die Batteriespannung niedrig ist. -
Seite 47: Fi-Ableitpfad (Nur Vpc-31)
Strom bei der höchsten Nennspannung von 1000 V Wechselspannung lautet: / = 1000 V x 1,414 / 460000 Ω = 2,5 mA FI-Ableitpfad (nur VPC-31) Siehe Abb. 2 Der Prüfer ist mit einer FI-Ableitpfad-Funktion zur Belastung FI-Trennschaltern mit 120 V Wechselspannung/6 mA ausgestattet. Es wird ein interner Ableitlastpfad bereitgestellt, wenn diese Funktion aktiviert ist. -
Seite 48: Überlastalarm-Warnung
Summer gibt ein kurzes akustisches Signal für EF-Anzeige-Prüfung aus. Die Signalstärke wird durch ein akustisches Signal und Blinken der EF-LED angezeigt. Der VPC-31 zeigt zudem „EF“ an, wenn das Gerät bereit ist, und zeigt die Signalstärke als Reihe von Balkensegmenten auf der LCD an. -
Seite 49: Akustische Durchgangsfunktion
• Berührungslose EF-Detektion: Oben entlang der rechten Seite des Geräts befindet sich eine Antenne, die das elektrische Feld erkennt, das stromführende Leiter umgibt. Die Antenne eignet sich ideal zum Verfolgen von stromführenden Drahtverbindungen, zum Orten von Brüchen und zum Unterscheiden zwischen stromführenden bzw. geerdeten Verbindungen. -
Seite 50: Fehlerbehebung
Batteriespannung niedrig ist, blinken die LEDs , +L, -L bzw. K unter normalen signifikanten Messungen. Der VPC-31 zeigt zudem ein Symbol für schwache Batterie N unter normalen signifikanten Messungen auf der LCD an. Die Batterien BALDMÖGLICHST auswechseln, um die Genauigkeit und Funktionalität des Prüfers zu gewährleisten. -
Seite 51: Technische Daten
Für beide Modelle: Leistung ist spezifiziert in einem HF-Feld von 3 V/m. Leistung oberhalb 3 V/m ist nicht spezifiziert. Nur für VPC-31 LCD-Anzeige: In einem HF-Feld von 3 V/m: Gesamtgenauigkeit = spezifizierte Genauigkeit + 45 S. Leistung oberhalb 3 V/m ist nicht spezifiziert. -
Seite 52: Elektrische Spezifikationen
Gleichspannungstoleranz: +/-(1 % + 2 V) Wechselspannungstoleranz: +/-(2,5 % + 4 V) Eingangsimpedanz: 460 kΩ, 160 pF, nominal Wechselspannungsfrequenzgang: 45 Hz ~ 65 Hz Relative Einschaltdauer: Dauerbetrieb Gleichspannung und Wechselspannung (nur VPC-31 LCD): BEREICH Schwelle Genauigkeit Gleichspannung 999 V > +4,5 bzw. < -4,5 Gleichspannung... -
Seite 53: Schwingungserreger Für Wechselspannungsdetektion
Drähte, zum Beispiel Unterscheidung von stromführendem Verbindungen und Erdverbindungen, die rote (+) Messleitung für Direktkontaktmessungen verwenden. Der VPC-31 zeigt zudem Balkensegmente im Verhältnis zur Feldstärke auf der LCD an. Typische Werte sind in der Tabelle unten enthalten: Typischer Berührungslos- LCD-Balkenanzeige (nur VPC-31) -
Seite 54: Wartung Und Reparatur
WARTUNG UND REPARATUR Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen. 1. Die Batterien prüfen. Die Batterie sofort ersetzen, wenn das Symbol N auf der LCD erscheint. 2. - Seite 55 Abb. 1 Abb. 2 Abb. 3 Abb. 4...
- Seite 57 VPC-30 VPC-31 Tester di tensione e continuità Manuale d’uso Settembre 2009, Rev.1 ©2009 Amprobe Test Tools. Tutti i diritti riservati. Stampato in Taiwan.
- Seite 58 Garanzia limitata e limitazione di responsabilità Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione.
- Seite 59 Area dell’antenna per la rilevazione di campi elettrici (tensione senza contatto) Display a cristalli liquidi a 1.000 conteggi e 3 cifre (solo per il modello VPC-31) Pulsante di prova funzione di rilevazione di campi elettrici (a contatto con sonda e senza contatto)
- Seite 60 Indicazione di auto-test ...................4 Misure di tensione AC (K) e DC (L) ..............4 Percorso di dispersione di interruttori differenziali (solo per il modello VPC-31) ................5 Avviso di sovraccarico ..................6 Avviso a LED bicolore di conduttori sotto tensione pericolosa ......6 Auto-Hold ......................6 Rilevazione di tensioni AC con sistema a vibrazioni ........6...
-
Seite 61: Simboli
SIMBOLI E AVVERTENZE SIMBOLI � Batteria Consultare il manuale Isolamento doppio Alta tensione Corrente alternata Massa di terra Corrente continua Simbolo è permessa l’applicazione su conduttori sotto tensione Conforme alle � pericolosi e la rimozione direttive UE dagli stessi Non smaltire questo prodotto Conforme alle norme �... - Seite 62 A norma IEC61010-1 e IEC60664: La Categoria IV (CAT IV) si riferisce a misure eseguite all’origine di impianti a bassa tensione. Esempi di tali apparecchi: contatori elettrici, apparecchi primari di protezione contro sovracorrenti e apparecchi di regolazione delle ondulazioni. La Categoria III (CAT III) si riferisce a misure eseguite su impianti di edifici. Esempio di tali dispositivi: schede di distribuzione, interruttori automatici, cavi, barre di distribuzione, cassette di giunzione, commutatori, prese di corrente in impianti fissi, apparecchi per usi industriali e alcuni altri apparecchi, ad...
-
Seite 63: Disimballaggio E Ispezione
INTRODUZIONE I tester VPC-30 e VPC-31 sono strumenti robusti e di facile uso per misure di tensione e prove di continuità. Sono dotati di un sistema a vibrazioni che offre la stessa funzionalità e sensazione tattile dei più vecchi tester a solenoide analogici. -
Seite 64: Funzionamento
EF. I LED si illuminano per indicare la completa verifica. Cinque LED bicolore indicatori di tensione cambiano da verde a rosso. Nel modello VPC-31, il LED si accende per verificare tutti i segmenti. I LED , +L, -L e K lampeggiano altre due volte quando la tensione delle pile è... -
Seite 65: Percorso Di Dispersione Di Interruttori Differenziali (Solo Per Il Modello Vpc-31)
Livelli di tensione significativi sono indicati da una serie di LED nella modalità di selezione automatica della portata. Non occorre passare alla modalità di selezione manuale della portata. Il modello VPC-31 inoltre indica i livelli di tensione sul display a cristalli liquidi a retroilluminazione automatica. -
Seite 66: Avviso Di Sovraccarico
I LED lampeggiano indicando l’ultimo valore misurato significativo per circa 10 secondi dopo che è eseguita una misura di tensione e si sono scollegate le sonde di misura. Sul modello VPC-31 inoltre lampeggia sul display l’ultimo valore misurato significativo. è necessario scollegare dai punti di misura entrambe le sonde di misura circa allo stesso momento (meno di 0,5 secondi di differenza), altrimenti si potrebbe misurare una tensione minore (intermittente). -
Seite 67: Prova Di Continuità Con Segnale Acustico
• Rilevazione di campi elettrici senza contatto: nell’angolo superiore destro dello strumento c’è un’antenna, che rileva il campo elettrico che circonda i conduttori nei quali c’è corrente. Questa funzione è ideale per rilevare connessioni sotto tensione, individuare interruzioni di cavi e distinguere fra connessioni sotto tensione e a potenziale di terra. -
Seite 68: Soluzione Dei Problemi
LED , +L, -L o K lampeggia in condizioni di misura normali. Inoltre, sul modello VPC-31 compare sul display l'icona di bassa carica delle pile N in condizioni di misura normali. Sostituire le pile AL PIù PRESTO possibile per assicurare la funzionalità... -
Seite 69: Dati Tecnici
3 V/m. Oltre 3 V/m le prestazioni non sono specificate Solo per il display del modello VPC-31: In un campo a radiofrequenza di 3 V/m, precisione totale = precisione specificata + 45 cifre. Oltre 3 V/m le prestazioni... -
Seite 70: Dati Tecnici Elettrici
Tolleranza ACV: +/- (2,5% + 4 V) Impedenza d’ingresso: 460 kΩ, 160 pF nominali Risposta in frequenza ACV: 45 Hz - 65 Hz Rapporto di funzionamento: funzionamento continuo Misure di tensione DC e AC (solo per il modello VPC-31) PORTATA Soglia Precisione DC 999 V >... -
Seite 71: Rilevazione Di Tensioni Ac Con Sistema A Vibrazioni
(+) per eseguire misure a contatto diretto. Il modello VPC-31 visualizza anche segmenti di un diagramma a barre proporzionali all’intensità del campo. I valori tipici sono riportati nella... -
Seite 72: Percorso Di Dispersione Di Interruttori Differenziali (Solo Per Il Modello Vpc-31)
Percorso di dispersione di interruttori differenziali (solo per il modello VPC-31) Corrente di carico: 7,5 mA tipica a 120 V Impedenza del percorso: 16 kΩ nominali, protezione con resistenza PTC La funzione percorso di dispersione di interruttori differenziali è concepita solo per circuiti a tensione nominale di 120 V. - Seite 73 Fig. 1 Fig. 2 Fig. 3 Fig. 4...
- Seite 75 VPC-30 VPC-31 Comprobador de tensión y continuidad Manual de uso Septiembre 2009, Rev.1 ©2009 Amprobe Test Tools. Reservados todos los derechos. Impreso en Taiwán.
- Seite 76 Garantía limitada y limitación de responsabilidad Su producto Amprobe estará libre de defectos de material y mano de obra durante 1 año a partir de la fecha de compra. Esta garantía no cubre fusibles, baterías desechables ni daños que sean consecuencia de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de...
- Seite 77 (referencia de tierra común) Área de la antena de detección de EF (tensión sin contacto) Pantalla LCD de 3 dígitos y 1000 recuentos (VPC-31 solamente) Botón de prueba de detección de EF (sin contacto y con contacto de sonda) Botón de trayectoria de fugas...
- Seite 78 FUNCIONAMIENTO ....................4 Prueba automática del indicador ..............4 Mediciones de V CA (K) y V CC (L) ..............4 Trayectoria de fugas del GFCI (VPC-31 solamente) .........5 Advertencia de alerta de sobrecarga ...............6 Advertencia de tensión peligrosa mediante LED bicolor .......6 Retención automática ..................6 Vibrador de detección de CA ................6...
-
Seite 79: Símbolos
SÍMBOLOS Y ADVERTENCIAS SÍMBOLOS � Batería Consulte el manual Aislamiento doble Tensión peligrosa Corriente alterna Conexión a tierra Corriente continua Símbolo Se permite tanto la colocación alrededor de conductores Cumple las directivas de � peligrosos con tensión, como la Unión Europea su retirada No se deshaga de este producto utilizando los servicios... - Seite 80 Según IEC61010-1 e IEC60664: La categoría IV de mediciones (CAT IV) es para mediciones realizadas en la fuente de la instalación de baja tensión. Algunos ejemplos incluyen multímetros de electricidad y mediciones en dispositivos de protección primaria contra sobrecorriente y unidades de control de ondulaciones. La categoría III de mediciones (CAT III) es para mediciones realizadas en la instalación del edificio.
-
Seite 81: Desembalaje E Inspección
INTRODUCCIÓN Los comprobadores de tensión VPC-30 y VPC-31 están diseñados para ser robustos y fáciles de usar para la comprobación de tensión y continuidad. Incluyen un vibrador incorporado que proporciona la misma funcionalidad y sensación que los modelos más antiguos de comprobadores analógicos de... -
Seite 82: Funcionamiento
EF. Los indicadores LED se iluminarán para realizar una verificación completa de la indicación. Cinco indicadores LED bicolor de tensión cambiarán de verde a rojo. En el modelo VPC-31, la pantalla LCD se encenderá para realizar una verificación completa de los segmentos. -
Seite 83: Trayectoria De Fugas Del Gfci (Vpc-31 Solamente)
No se requiere la selección del rango manual. El modelo VPC-31 también indica niveles de tensión en la pantalla LCD con retroiluminación automática. El comprobador necesita al menos 7 segundos para la medición de V CA tras salir del estado de reposo (consulte también la sección Encendido y apagado automático). -
Seite 84: Advertencia De Alerta De Sobrecarga
EF. La intensidad de la señal está indicada por un tono de pitido y el parpadeo del LED EF. El VPC-31 también muestra “EF” cuando está listo, y muestra la intensidad de la señal como una serie de segmentos del gráfico de barras de la pantalla LCD. -
Seite 85: Función Audible De Continuidad
• Detección de EF con contacto de sonda: para lograr una indicación más precisa de los hilos cargados con electricidad, por ejemplo para distinguir entre conexiones con electricidad y las de tierra, utilice la sonda de prueba roja (+) para realizar mediciones de contacto directo. Función audible de continuidad Consulte la figura 4 Ponga en cortocircuito dos sondas de prueba entre sí... -
Seite 86: Solución De Problemas
LED , +L, -L o K parpadea cuando se realizan mediciones normales significativas. El modelo VPC-31 también muestra el icono de batería con poca carga N en la pantalla LCD cuando se realizan mediciones normales significativas. Reemplace las baterías tan pronto como sea posible para mantener la precisión y la funcionalidad del comprobador. -
Seite 87: Especificaciones
3 V/m. No se especifica el funcionamiento por encima de 3 V/m. Para la pantalla LCD del modelo VPC-31 solamente: en un campo de RF de 3 V/m, exactitud total = exactitud especificada + 45d. No se especifica el funcionamiento por encima de 3 V/m. -
Seite 88: Especificaciones Eléctricas
Tolerancia de VCA: +/- (2,5%+4 V) Impedancia de entrada: 460 kΩ, 160 pF nominales Respuesta de frecuencia de VCA: 45 Hz ~ 65 Hz Relación de servicio: servicio continuo Tensión de CC y CA (LCD de VPC-31 solamente) RANGO Umbral Exactitud DC 999 V >... -
Seite 89: Vibrador De Detección De Ca
(+) para realizar mediciones de contacto directo. El modelo VPC-31 también muestra segmentos del gráfico de barras proporcionales a la intensidad del campo en la pantalla LCD. Los valores típicos se muestran en la tabla siguiente: Rango típico de tensión sin... -
Seite 90: Mantenimiento Y Reparación
MANTENIMIENTO Y REPARACIÓN Si parece que el medidor no funciona bien, realice los pasos siguientes para identificar la causa del problema. 1. Compruebe las baterías. Reemplace las baterías de inmediato cuando aparezca el símbolo “N” en la pantalla LCD. 2. Repase las instrucciones de funcionamiento por si hubiera cometido algún error en algún procedimiento. - Seite 91 Fig. 1 Fig. 2 Fig. 3 Fig. 4...
