A cada solenoide de válvula se
le tiene que anteponer, como
protección contra cortocircuito,
un fusible de acuerdo con su
intensidad de corriente de
referencia (como máximo, tres
veces la intensidad de referencia
según DIN 41571 o IEC 60127-
2-1), o bien un guardamotor con
disparo rápido por cortocircuito
o carga térmica (ajustado a la
intensidad de referencia). Este
fusible puede estar alojado en
la correspondiente unidad de
alimentación, o bien se tiene que
preconectar por separado. La
tensión de referencia del fusible
tiene que ser igual o mayor que
la tensión nominal indicada para
el solenoide. La capacidad de
desconexión del juego de fusibles
tiene que ser igual o mayor que la
máxima corriente de cortocircuito
esperable en el lugar de montaje
(normalmente, 1500 A).

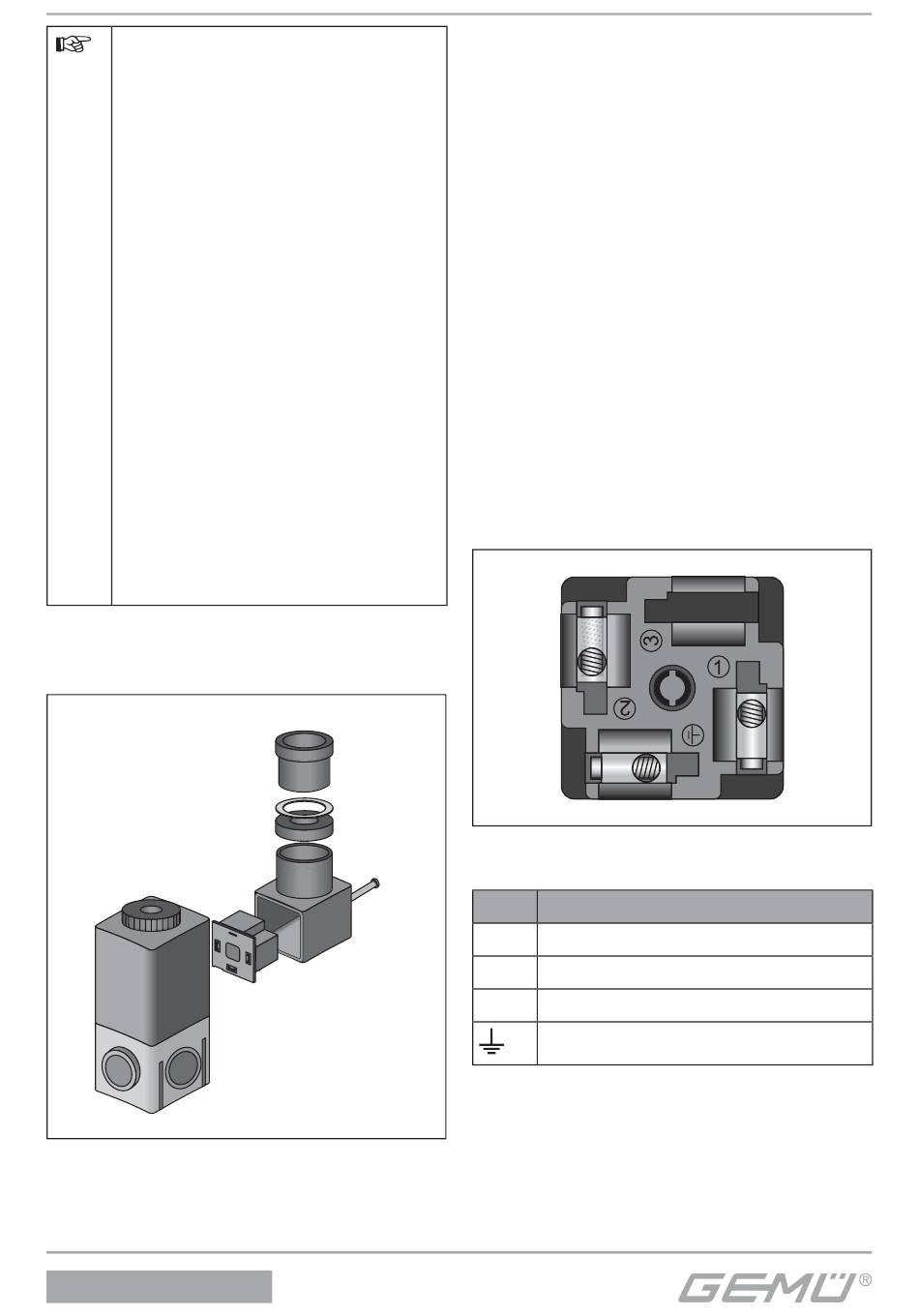

Toma de corriente para aparatos forma A
(DIN EN 175301-803)
Conexión eléctrica, toma de corriente para
aparatos
0322, 0324, 0326
6
4
5
1
2
3
1. Dejar la instalación sin tensión.
2. Desenroscar el tornillo del centro 1.
3. Desenchufar del elemento de
accionamiento el conector 2 con el
bloque de contactos 3.
4. Extraer con cuidado el bloque de
contactos 3 del conector 2.
5. Desenroscar el pasacables 6.
6. Sacar el anillo de presión 4 y el anillo de
obturación 5.
7. Introducir el cable a través del
pasacables 6, el anillo de presión 4, el
anillo de obturación 5 y el conector 2.
8. Conectar el cable.
9. Introducir de nuevo el bloque de
contactos 3 en el conector 2 hasta que
se encastre audiblemente.
10. Fijar el conector 2 al elemento de
accionamiento con el tornillo del
centro 1 (máx. 0,3 Nm).
11. Cerrar el pasacables 6.
Parte posterior del bloque de contactos
Ítem Denominación
1 Tensión de alimentación
2 Tensión de alimentación
3 vacante
Toma de tierra
