Vorsteuer-Magnetventil, Kunststoff
Robinetul magnetic de precomandă,
cu căi multiple tip 3/2, comandat electric
ORIGINAL EINBAU- UND MONTAGEANLEITUNG
DE
INSTRUCŢIUNI DE ÎNCORPORARE ȘI MONTAJ
RO
GEMÜ 0322
0322, 0324, 0326
3/2-Wege, elektrisch angesteuert
material plastic
GEMÜ 0326
GEMÜ 0324
GEMÜ 03
0322, 0324, 0326
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Gemü 0322
Inhaltszusammenfassung für Gemü 0322

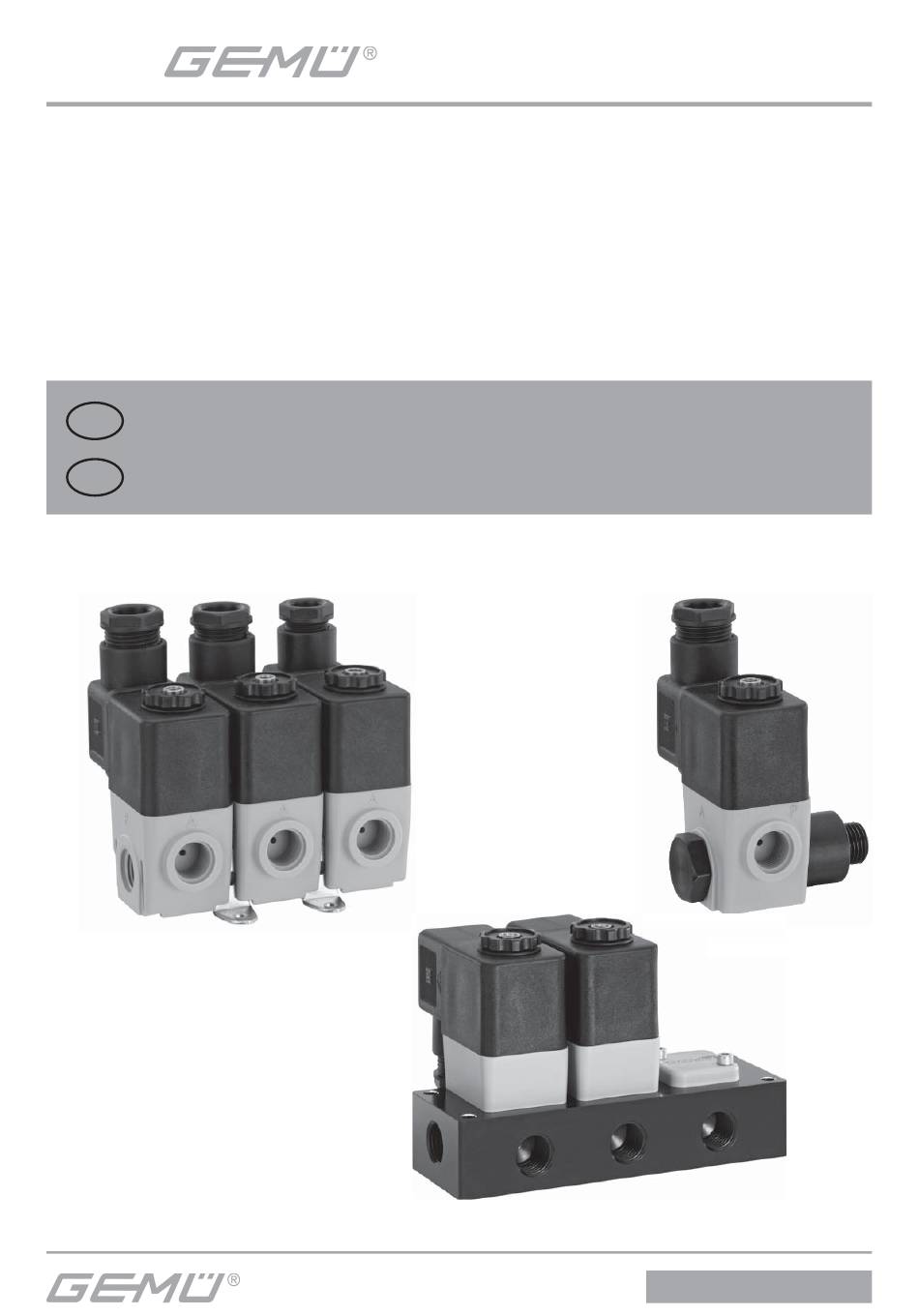

- Seite 1 0322, 0324, 0326 Vorsteuer-Magnetventil, Kunststoff 3/2-Wege, elektrisch angesteuert Robinetul magnetic de precomandă, material plastic cu căi multiple tip 3/2, comandat electric ORIGINAL EINBAU- UND MONTAGEANLEITUNG INSTRUCŢIUNI DE ÎNCORPORARE ȘI MONTAJ GEMÜ 0322 GEMÜ 0324 GEMÜ 03 GEMÜ 0326 0322, 0324, 0326...
-
