MONTAGE


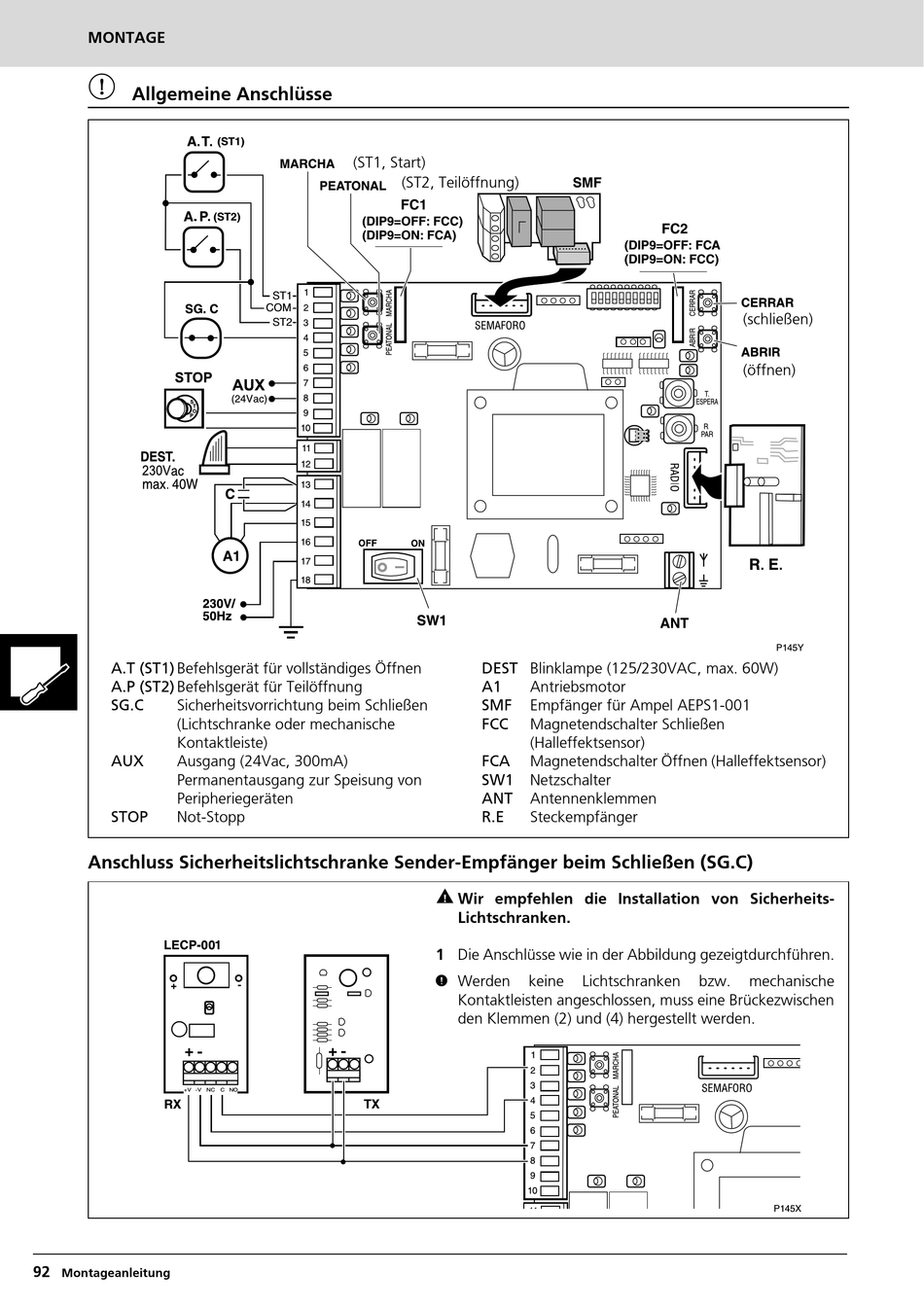

Allgemeine Anschlüsse
A.T (ST1) Befehlsgerät für vollständiges Öffnen
A.P (ST2) Befehlsgerät für Teilöffnung
SG.C Sicherheitsvorrichtung beim Schließen
(Lichtschranke oder mechanische
Kontaktleiste)
AUX Ausgang (24Vac, 300mA)
Permanentausgang zur Speisung von
Peripheriegeräten
STOP Not-Stopp
Anschluss Sicherheitslichtschranke Sender-Empfänger beim Schließen (SG.C)
92
Montageanleitung
(ST1)
(ST1, Start)
(ST2)
(DIP9=OFF: FCC)
(DIP9=ON: FCA)
ST1
COM
ST2
(ST2, Teilöffnung)
FC1
DEST Blinklampe (125/230VAC, max. 60W)
A1 Antriebsmotor
SMF Empfänger für Ampel AEPS1-001
FCC Magnetendschalter Schließen
(Halleffektsensor)
FCA Magnetendschalter Öffnen (Halleffektsensor)
SW1 Netzschalter
ANT Antennenklemmen
R.E Steckempfänger

Wir empfehlen die Installation von Sicherheits-
Lichtschranken.
1 Die Anschlüsse wie in der Abbildung gezeigtdurchführen.
O Werden
keine
Kontaktleisten angeschlossen, muss eine Brückezwischen
den Klemmen (2) und (4) hergestellt werden.
FC2
(DIP9=OFF: FCA
(DIP9=ON: FCC)
(schließen)
(öffnen)
Lichtschranken bzw. mechanische
P145X
