PRODUKTBESCHREIBUNG

1

ELEMENTE DER KOMPLETTEN ANLAGE

1 Tor
2 Zahnstange
3 Antrieb mit Steuerung
4 Magnetschlüssel- oder Näherungsschlüssel-Leser
5 Wanddrucktaster/ Schlüsseltaster
6 Antenne
7 Sicherheits-Lichtschranke Schließen
8 Endschaltermagnete
9 Mechanische Sicherheitskontaktleiste
10 Ampel
ELEKTRISCHE VERKABELUNG:
Element
A: Hauptstromversorgung
B: Blinklampe
C: Lichtschranke (Tx/Rx)
D: Drucktaster/ Schlüsseltaster
E: Antenne

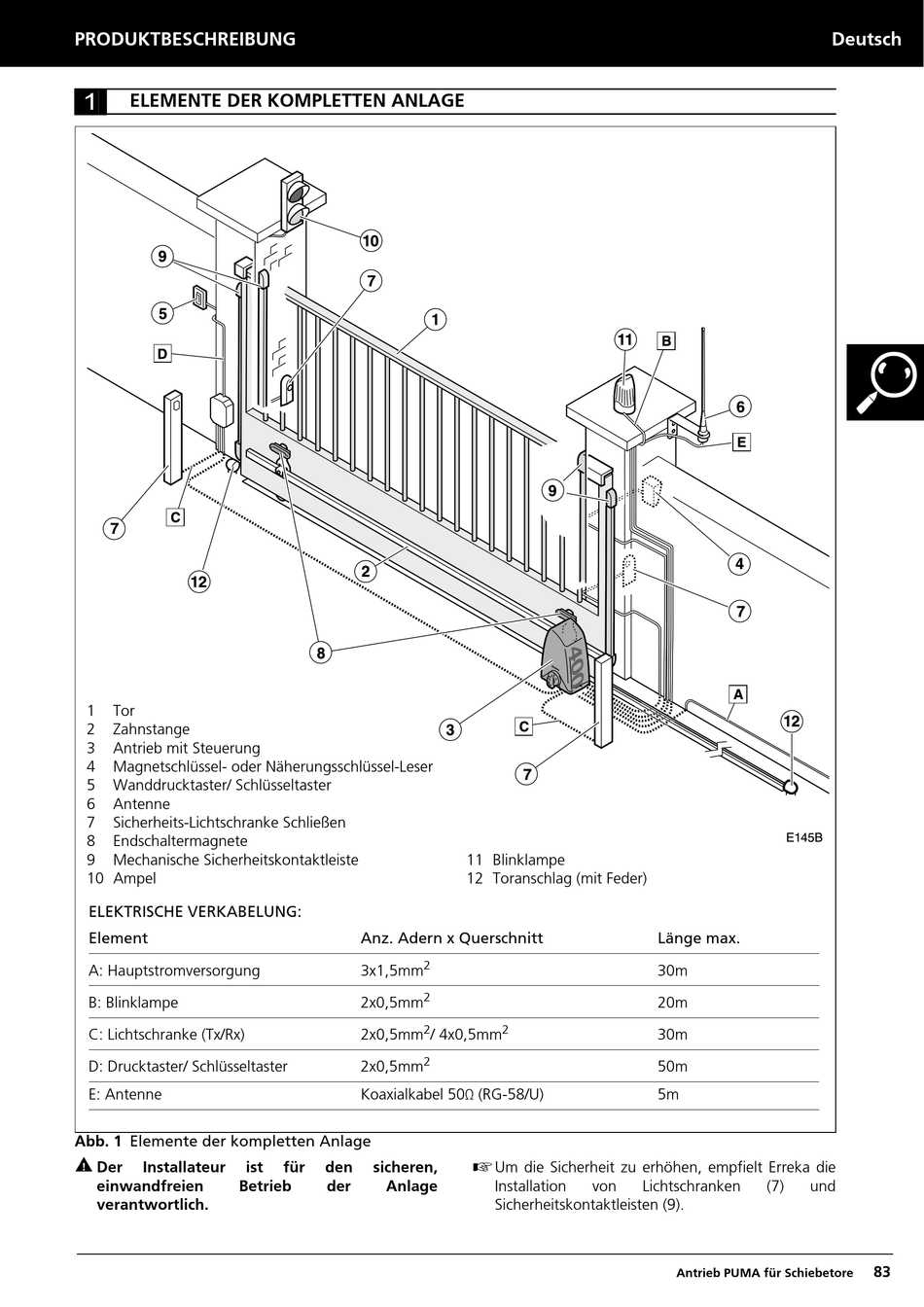

Abb. 1 Elemente der kompletten Anlage

Der Installateur ist
einwandfreien Betrieb
verantwortlich.
Anz. Adern x Querschnitt
2
3x1,5mm
2
2x0,5mm
2
2x0,5mm / 4x0,5mm
2
2x0,5mm
Koaxialkabel 50
für den sicheren,
der Anlage
11 Blinklampe
12 Toranschlag (mit Feder)
2
k
(RG-58/U)

Um die Sicherheit zu erhöhen, empfielt Erreka die
Installation von
Sicherheitskontaktleisten (9).
Länge max.
30m
20m
30m
50m
5m
Lichtschranken (7) und
Antrieb PUMA für Schiebetore
Deutsch
83
