MAGIC
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com
*
2
4 x 1mm
(max. 20m)
2
Rx: 4 x 0,5mm /
2
Tx: 2 x 0,5mm
(max. 30m)
TA
MUY IMPORTANTE:
Es imprescindible instalar el tope de
cierre TC y los de apertura TA en todos
los casos.

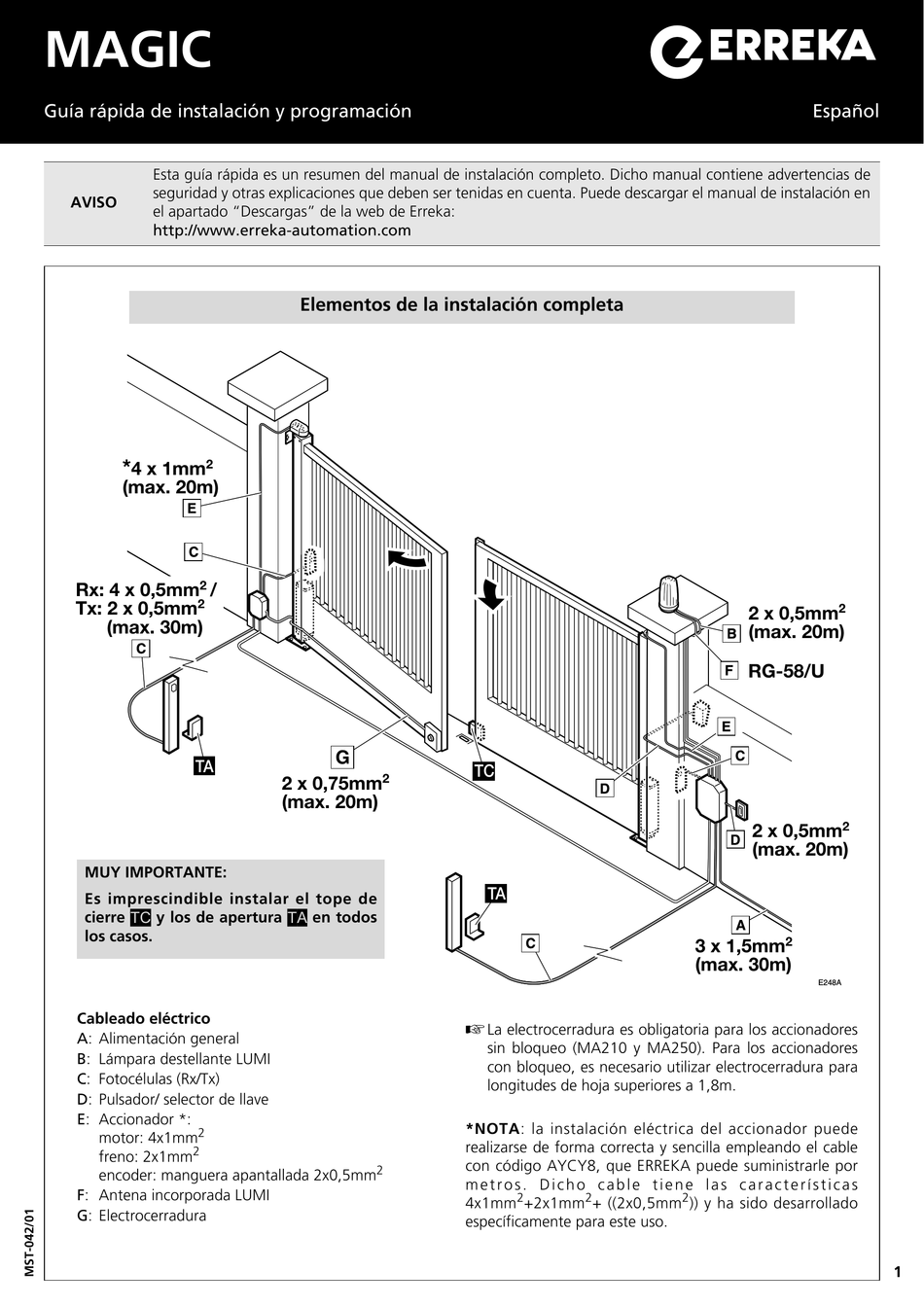

Cableado eléctrico
A: Alimentación general
B: Lámpara destellante LUMI
C: Fotocélulas (Rx/Tx)
D: Pulsador/ selector de llave
E: Accionador *:
2
motor: 4x1mm
2
freno: 2x1mm
encoder: manguera apantallada 2x0,5mm
F: Antena incorporada LUMI
G: Electrocerradura
Elementos de la instalación completa
G
2 x 0,75mm 2
(max. 20m)
2
TC
TA

La electrocerradura es obligatoria para los accionadores
sin bloqueo (MA210 y MA250). Para los accionadores
con bloqueo, es necesario utilizar electrocerradura para
longitudes de hoja superiores a 1,8m.
*NOTA: la instalación eléctrica del accionador puede
realizarse de forma correcta y sencilla empleando el cable
con código AYCY8, que ERREKA puede suministrarle por
m e t r o s . D i c h o c a b l e t i e n e l a s c a r a c t e r í s t i c a s
2 2
4x1mm +2x1mm + ((2x0,5mm
específicamente para este uso.
Español
2 x 0,5mm 2
(max. 20m)
RG-58/U
2 x 0,5mm 2
(max. 20m)
2
3 x 1,5mm
(max. 30m)
E248A
2
)) y ha sido desarrollado
