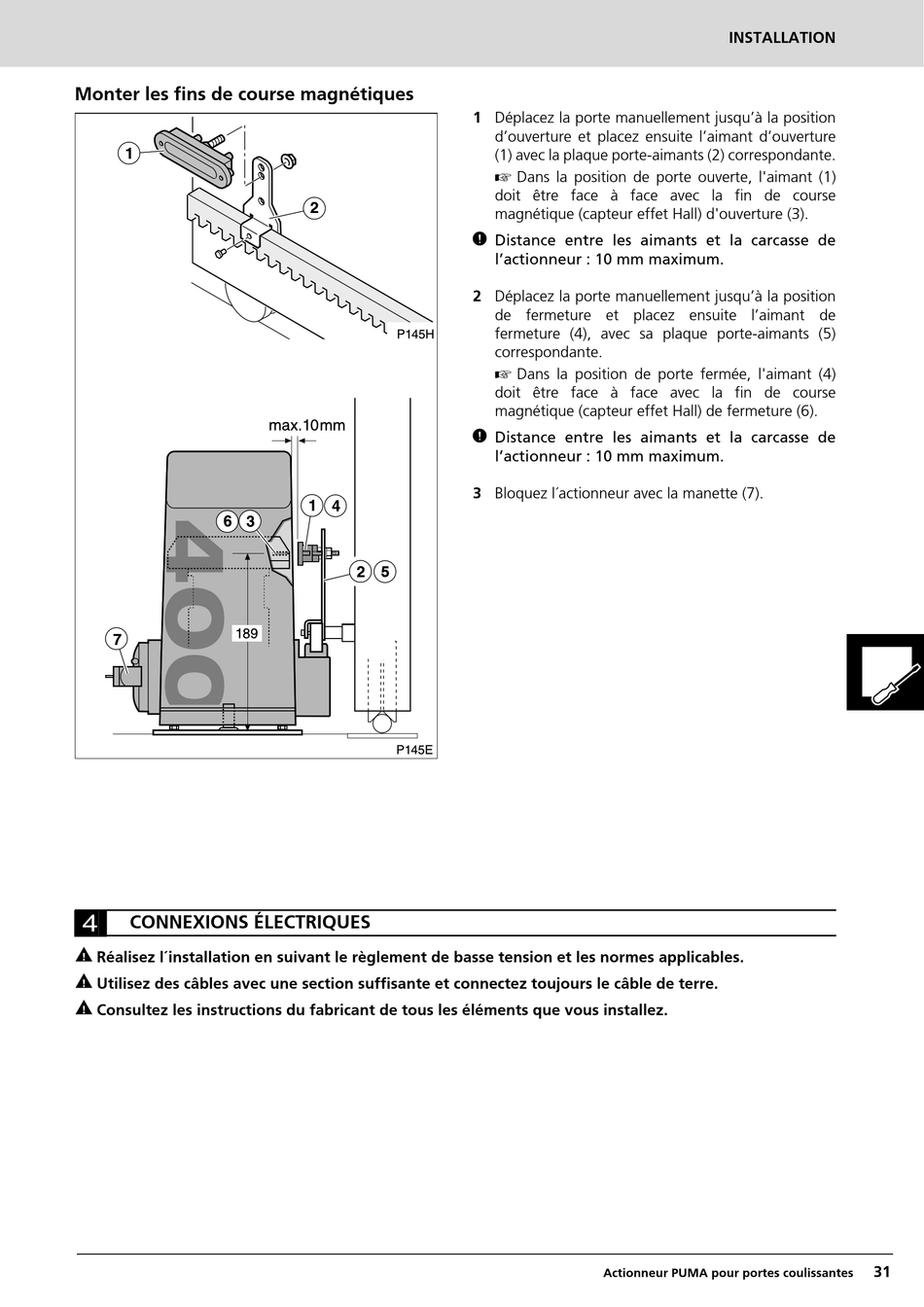

Monter les fins de course magnétiques
4
CONNEXIONS ÉLECTRIQUES

Réalisez l´installation en suivant le règlement de basse tension et les normes applicables.

Utilisez des câbles avec une section suffisante et connectez toujours le câble de terre.

Consultez les instructions du fabricant de tous les éléments que vous installez.
1 Déplacez la porte manuellement jusqu'à la position
d'ouverture et placez ensuite l'aimant d'ouverture
(1) avec la plaque porte-aimants (2) correspondante.

Dans la position de porte ouverte, l'aimant (1)
doit être face à face avec la fin de course
magnétique (capteur effet Hall) d'ouverture (3).
O
Distance entre les aimants et la carcasse de
l'actionneur : 10 mm maximum.
2 Déplacez la porte manuellement jusqu'à la position
de fermeture et placez ensuite l'aimant de
fermeture (4), avec sa plaque porte-aimants (5)
correspondante.

Dans la position de porte fermée, l'aimant (4)
doit être face à face avec la fin de course
magnétique (capteur effet Hall) de fermeture (6).
O
Distance entre les aimants et la carcasse de
l'actionneur : 10 mm maximum.
3 Bloquez l´actionneur avec la manette (7).
