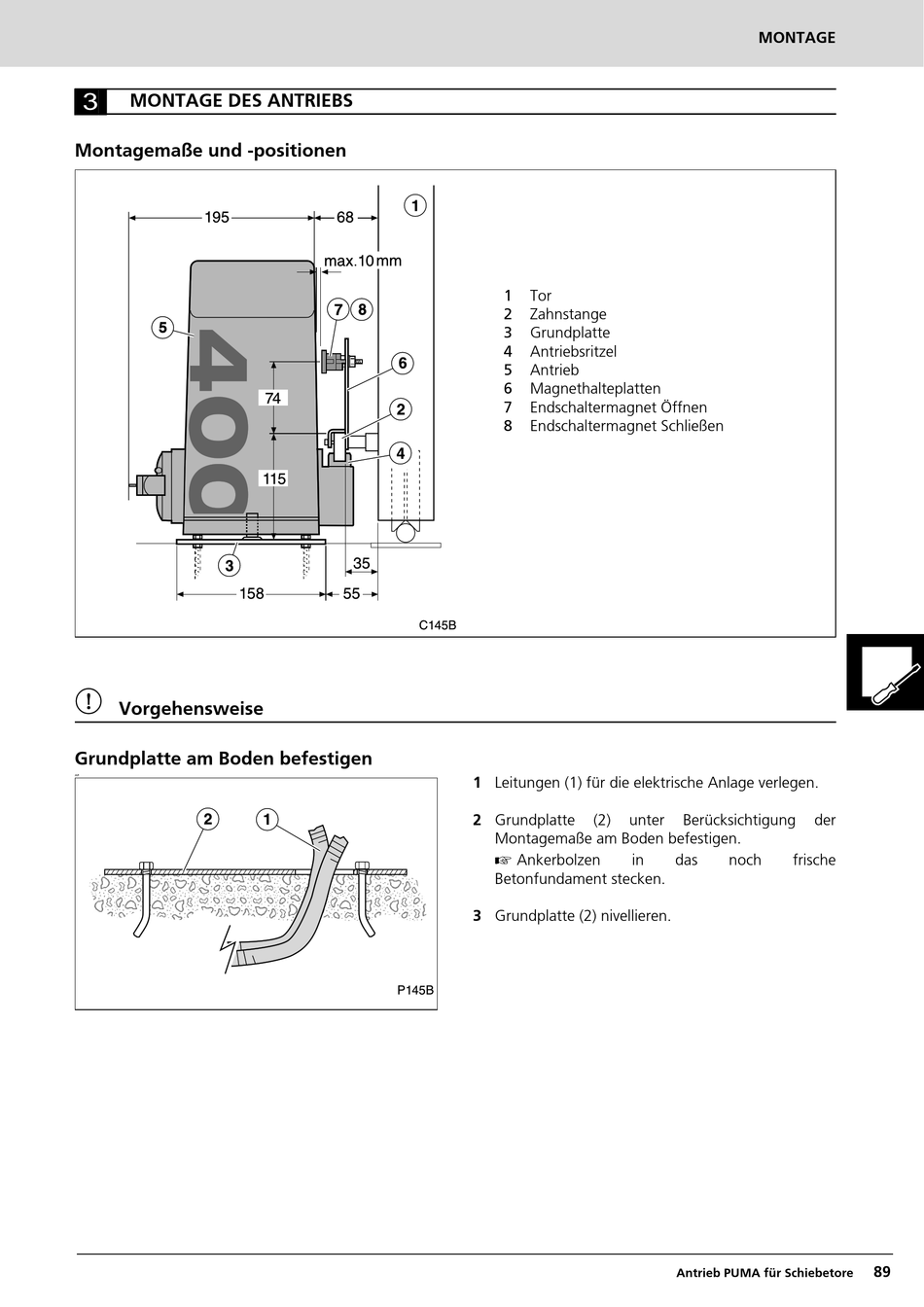

3
MONTAGE DES ANTRIEBS
Montagemaße und -positionen
Vorgehensweise
Grundplatte am Boden befestigen
AB
1
Tor
2
Zahnstange
3
Grundplatte
4
Antriebsritzel
5
Antrieb
6
Magnethalteplatten
7
Endschaltermagnet Öffnen
8
Endschaltermagnet Schließen
1 Leitungen (1) für die elektrische Anlage verlegen.
2 Grundplatte
(2)
unter
Montagemaße am Boden befestigen.
Ankerbolzen
in
Betonfundament stecken.
3 Grundplatte (2) nivellieren.
MONTAGE
Berücksichtigung
der
das
noch
frische
Antrieb PUMA für Schiebetore
89
