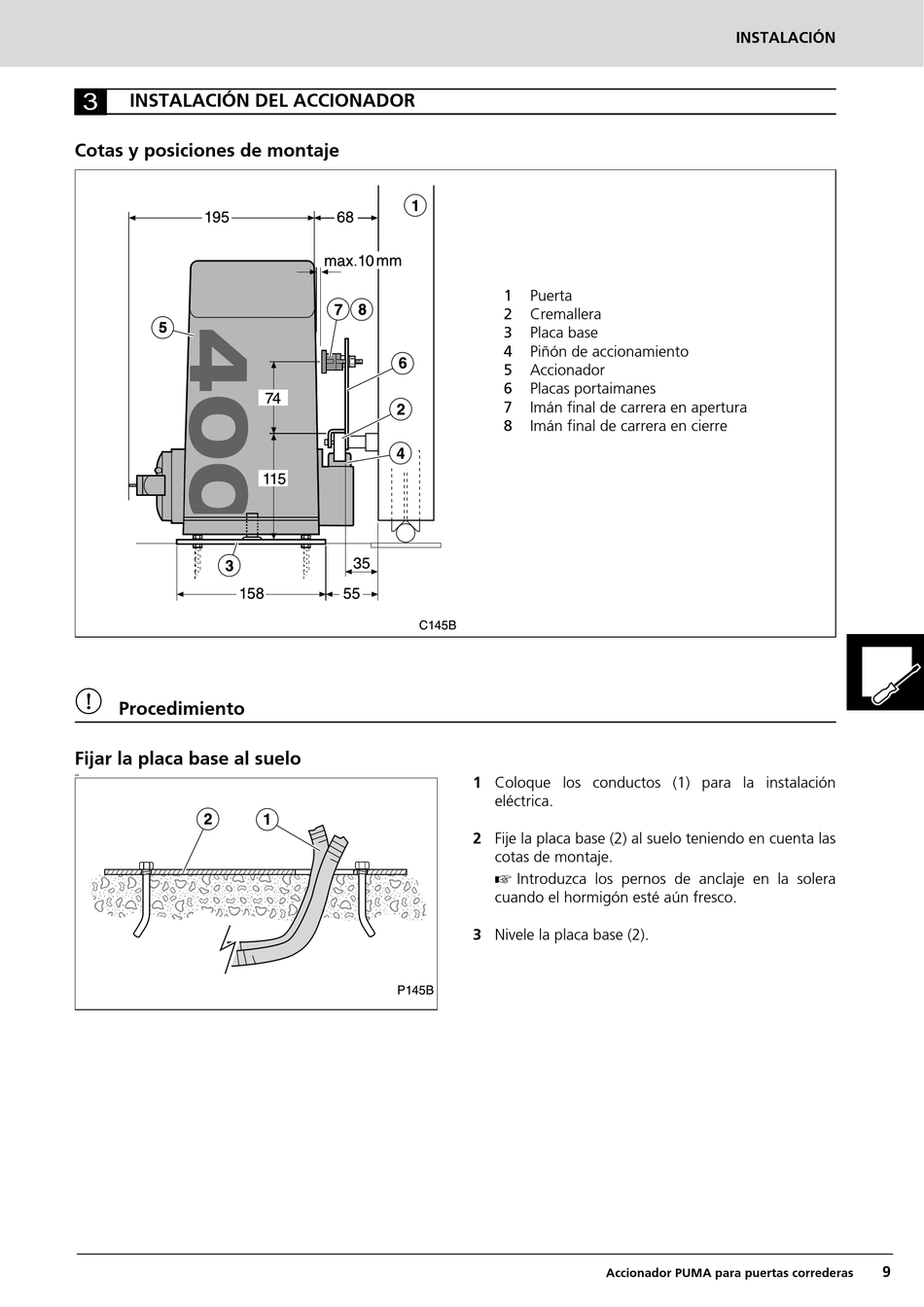

INSTALACIÓN DEL ACCIONADOR
Cotas y posiciones de montaje

Procedimiento
Fijar la placa base al suelo
AB
1 Puerta
2 Cremallera
3 Placa base
4 Piñón de accionamiento
5 Accionador
6 Placas portaimanes
7 Imán final de carrera en apertura
8 Imán final de carrera en cierre
1 Coloque los conductos (1) para la instalación
eléctrica.
2 Fije la placa base (2) al suelo teniendo en cuenta las
cotas de montaje.

Introduzca los pernos de anclaje en la solera
cuando el hormigón esté aún fresco.
3 Nivele la placa base (2).
Accionador PUMA para puertas correderas
INSTALACIÓN
9
