INSTALACIÓN

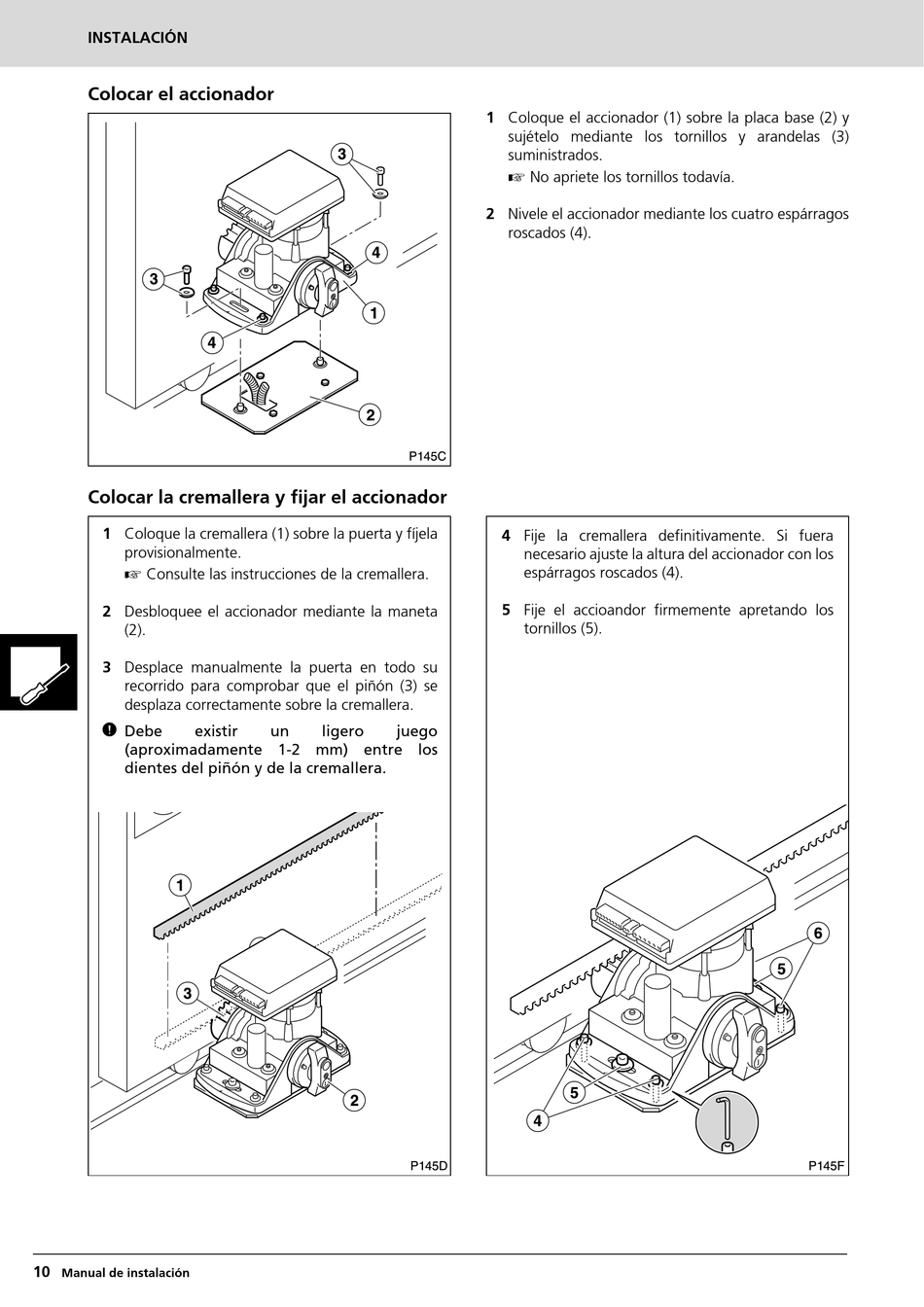

Colocar el accionador
Colocar la cremallera y fijar el accionador
1 Coloque la cremallera (1) sobre la puerta y fíjela
provisionalmente.

Consulte las instrucciones de la cremallera.
2 Desbloquee el accionador mediante la maneta
(2).
3 Desplace manualmente la puerta en todo su
recorrido para comprobar que el piñón (3) se
desplaza correctamente sobre la cremallera.
O
Debe existir
(aproximadamente 1-2 mm) entre los
dientes del piñón y de la cremallera.
10
Manual de instalación
un ligero juego
1 Coloque el accionador (1) sobre la placa base (2) y
sujételo mediante los tornillos y arandelas (3)
suministrados.

No apriete los tornillos todavía.
2 Nivele el accionador mediante los cuatro espárragos
roscados (4).
4 Fije la cremallera definitivamente. Si fuera
necesario ajuste la altura del accionador con los
espárragos roscados (4).
5 Fije el accioandor firmemente apretando los
tornillos (5).
