Für Den Installateur: Externer Kondensator - Scotsman C0522R Installationsanleitung

C0522 bis C1030
Installationsanleitung für luft- und wassergekühlte Modelle
Für den Installateur: Externer Kondensator
Den Kondensator so nah wie möglich am Aufstellungsort
des Eisbereiters aufstellen
Hinweis: Der Aufstellungsort des Kondensators ist in Bezug auf
den Eisbereiter festgelegt, und ist durch die auf der vorigen
Seite angegebenen Anforderungen EINGESCHRÄNKT.
Alle zutreffenden Gebäudevorschriften müssen
erfüllt werden.
Externer Kondensator
Verbindungskabel
Stromversorgung
Dachmontage
Bei der Installation und Montage des externen
Kondensators auf dem Dach des Gebäudes gemäß
den geltenden Vorschriften vorgehen, wozu gehört,
dass der Kondensator von einem Dachdecker am
Dach angebracht wird.
Externer Kondensator
Kühlmittelanschlüsse
Externer Kondensator
Elektrischer Anschluss

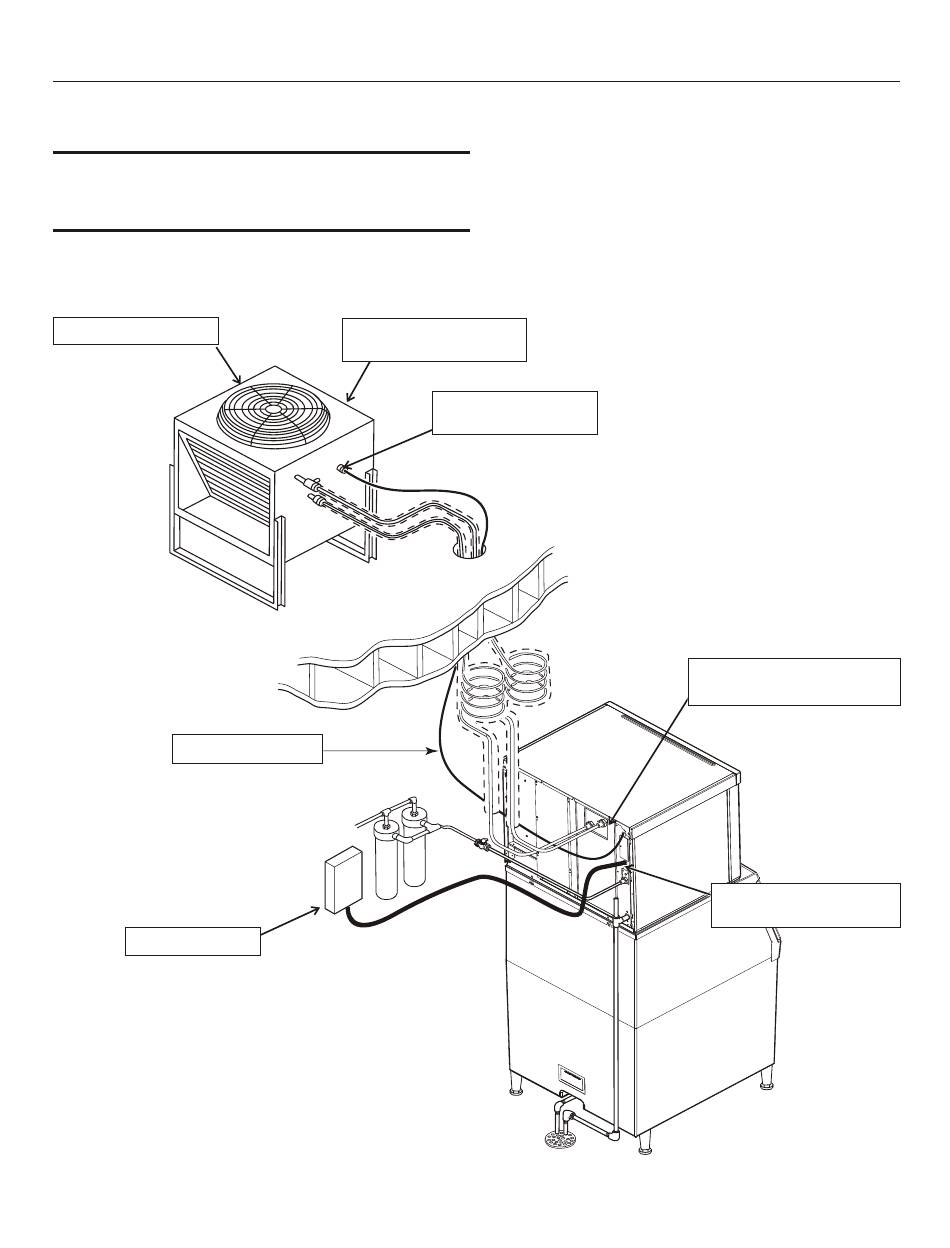

Typische Systeminstallation
Juni 2007
Seite 10
Eisbereiter
Kühlmittelanschluss
Eisbereiter Elektrischer
Anschluss
