BEDIENUNGSANLEITUNG
Der Link zum Scotsman Eiswürfelbereiter AC 25 bei Kälte-Berlin
Kälte-Berlin
Am Pfarracker 41
12209 Berlin
Fon: +49 30 74 10 40 22
Fax: +49 30 74 10 40 21
Mail: info@kaelte-berlin.de
Internet: www.kaelte-berlin.com
ACM 25
R 134 a

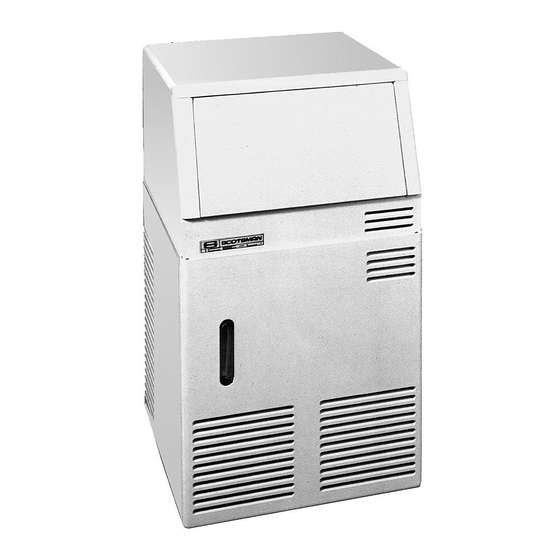

Kegeleisbereiter
090088 42 - REV. 04/2002
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Scotsman ACM 25
Inhaltszusammenfassung für Scotsman ACM 25
- Seite 1 Seite 1 Seite 11 BEDIENUNGSANLEITUNG Der Link zum Scotsman Eiswürfelbereiter AC 25 bei Kälte-Berlin Kälte-Berlin Am Pfarracker 41 12209 Berlin Fon: +49 30 74 10 40 22 Fax: +49 30 74 10 40 21 Mail: info@kaelte-berlin.de Internet: www.kaelte-berlin.com ACM 25...
-
Seite 2: Inhaltsverzeichnis
• Einschalten • Reinigung und Wartung FUNKTIONSPRINZIP • Gefrierzyklus • Abtauzyklus TECHNISCHE INFORMATIONEN • Vorbemerkung • Hilfe bei der Analyse • Elektroschaltplan • Entfernen und Auswechseln der einzelnen Komponenten ABBILDUNG UND LISTE DER ERSATZTEILE ACM 25 - KOMPRESSORBAUTEILE UND ELEKTRISCHE KOMPONENTEN... -
Seite 3: Für Den Anwender
Seite 3 Seite 3 FÜR DEN ANWENDER Ihr Eisbereiter Modell ACM 25 ist ein All dies können Sie sonst von herkömmlichen, im durchdachtes und sorgfältig hergestelltes Haushaltsgefrierschrank produzierten Eiswürfeln Erzeugnis, das Ihnen jahrelang beste Ergebnisse nicht erwarten, die in der Regel trüb sind und sich... -
Seite 4: Informationen Für Den Anwender
Eiswürfelbereitern zu liefern; neben den technischen Details sind nämlich ebenso HERAUSNEHMBARER WASSERBEHÄLTER Angaben zum Aufstellen, zum Starten, zum Eine nur dem ACM 25 eigene Eigenschaft ist der Betrieb, zur Wartung und zur Reinigung des leicht aus dem Gerät herausnehmbare Eiswürfelbehälters Modell ACM 25 aufgeführt. -
Seite 5: Technische Spezifikationen
Seite 5 Seite 5 TECHNISCHE SPEZIFIKATIONEN • Größe = Breite 380 mm Tiefe 380, Höhe 640 • Gewicht = 29 kg • Gehäuse = Kunststoff • Oberflächenbehandlung = Lackiert • Klappe = Zum Schieben • Farbe = Elfenbein LUFTKÜHLUNG • Eisbehälter = ABS K g . -
Seite 6: Vorgänge Vor Dem Einschalten
Seite 6 Seite 6 BETRIEBSANWEISUNGEN VORGÄNGE VOR DEM EINSCHALTEN EINSCHALTEN Gerät auspacken Transportschäden prüfen. 1) An der linken Seite des Behälters den Trichter zum Einfüllen des Wassers ausfindig machen. Die Vorderplatte unten abnehmen und den Wassertank herausnehmen, 2) 4 Liter Trinkwasser durch diesen Trichter Geräteinnere besser kontrollieren zu können. - Seite 7 Seite 7 Seite 7 Den Stecker in die entsprechende Wenn Sie möchten, können sie dies Steckdose einstecken. Kontrollieren, dass der ändern, indem Sie im ersten Fall den Pfeil am Pfeil am Bedienungsknauf auf den Ñweiflen Bedienungsknauf mehr oder weniger rechts des Punktì...
-
Seite 8: Reinigung Und Wartung
Seite 8 Seite 8 REINIGUNG UND WARTUNG ACHTUNG: Bevor Sie das gerät in irgendeiner Weise reinigen, erst den Stecker herausziehen. WASSERBEHÄLTER UND EISRESERVE Alle kommerziellen Geräte zur Herstellung und Aufbewahrung von Lebensmitteln müssen häufig gereinigt und desinfiziert werden. Dies gilt besonders für die Teile, die mit dem Produkt in Berührung kommen. - Seite 9 Seite 9 Seite 9 LUFTKONDENSATOR AUSSENSEITEN DES GERÄTS Es ist sehr wichtig, den Luftkondensator Mit lauwarmem Wasser reinigen. Kein Wachs regelmäflig zu reinigen. Durch einen verwenden. verschmutzen oder gar blockierten Kondensator wird die Produktion der Eiswürfel erheblich reduziert. Saugen Sie den Schmutz, der sich an ANMERKUNG: Beim Reinigen des der Vorderseite des Kondensators angesammelt Fuflbodens in unmittelbarer Nähe des Geräts...
-
Seite 10: Funktionsprinzip
Seite 10 FUNKTIONSPRINZIP WASSERKREISLAUF Das für die Produktion der Eiswürfel verwendete Wasser im Eiswürfelbehälter ACM 25 wird durch eine Elektropumpe kontinuierlich in Bewegung gehalten. Diese Pumpe spritzt das Wasser mit leichtem Druck durch die Düsen in die umgekehrten Formen des Verdampfers. -
Seite 11: Technische Informationen
Seite 2 Seite 11 TECHNISCHE INFORMATIONEN VORBEMERKUNG Umgebungstemperatur von 21ºC und sinkt dann Die Eiswürfelbereiter ACM 25 sind so einfach, nach und nach auf 7 atm am Ende des dass sich Kundendienst- und Wartungsleistungen Gefrierzyklus. auf ein Minimum beschränken. Der Ansaugdruck (Niederdruck) beträgt etwa 3 Der durchschnittliche Förderdruck (Hochdruck) - Seite 12 Seite 3 Seite 11 STÖRUNG MÖGLICHE URSACHE LÖSUNGSVORSCHLÄGE Eiswürfel sind trüb. Spritzdüsen verstopft. Reinigen. Wassermangel. Wasserniveau im Behälter kontrollieren. Wasser an sich trüb, Ablagerungen Wasserbehälter reinigen und im Wasserkreislauf.. sauberes Wasser einfüllen. Filter der Pumpe reinigen.. Eiswürfel zu klein. Wassermangel. Wasserniveau im Behälter kontrollieren und auffüllen.
-
Seite 13: Elektroschaltplan
Seite 13 Seite 13 ELEKTROSCHALTPLAN HELLBLAU BRAUN SCHWARZ GELB - GRÜN PUMPE THERMOSTAT VERDAMPFER THERMOSTAT BEHÄLTER THERMOSTAT THERMOSTAT BEHÄLTER VERDAMPFER... -
Seite 14: Entfernen Und Auswechseln Der Einzelnen Komponenten
Seite 14 Seite 14 ENTFERNEN UND AUSWECHSELN DER EINZELNEN KOMPONENTEN Die empfindliche Thermostatkugel in der ACHTUNG: Bevor irgend eine der unten Halterung, die im oberen Bereich des beschriebenen Arbeiten zum Entfernen Verdampfers befestigt ist, herausziehen; dann oder Auswechseln vorgenommen wird, die gesamte Kontrolleinheit entfernen. -
Seite 15: Abbildung Und Liste Der Ersatzteile
Seite 15 Seite 15 ABBILDUNG UND LISTE DER ERSATZTEILE ABZWEIGDOSE Pos. Code. N. Beschreibung 620264.1O Verdampfer-Thermostat 660321.01 Abdeckung 620263.00 Behälter-Thermostat... -
Seite 16: Vorderansicht
Seite 16 Seite 16 VORDERANSICHT Pos. Code N. Beschreibung 620433.00 Pumpenaggregat 650330.00 Deckel 660321.00 Abdeckung 784169.03 Vorhang 660330.00 Trichterdeckel... -
