Para sustituir la batería, retírela pulsando el desbloqueo (7) (Ref. a Fig. 1) y luego inserte
la nueva batería deslizándola por las guías hasta su tope.
Seleccione la matriz adecuada para la conexión a efectuar.
Abrir la cabeza de la herramienta moviendo hacia el exterior el gancho (9) hasta que
se suelte el soporte de matriz (10) (Ref. a Fig. 2).
Insertar las matrices en sus respectivos asientos: una en el soporte de matriz (10) hasta que se
bloquee con la bola (12); la otra en el soporte empuja-matriz (11) hasta que se bloquee con la
bola (12).
Tener presente, en el caso de compresión por punzonado que el punzón PA.... debe estar
montado en el soporte empuja-matrices (11) y la matriz MA... debe estar montada en el
soporte de matriz (10) (Ref. a Fig. 2).
Volver a cerrar la cabeza.
Introduzca el conductor en el conector (Ref. a Fig. 3).
Coloque este último entre las dos matrices, alineando la zona a comprimir con la marca
de las matrices (Ref. a Fig. 4).

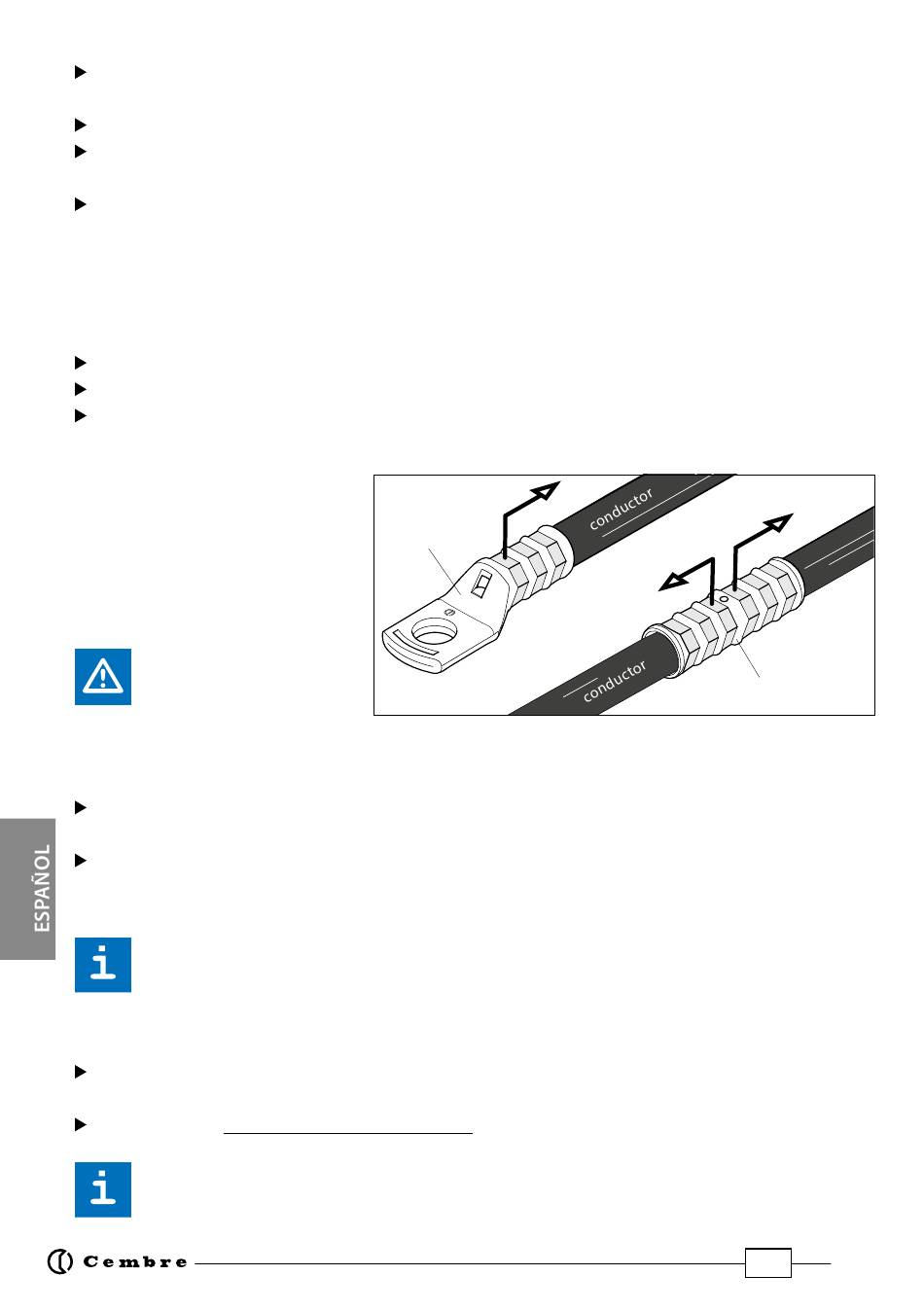

NOTA: Para la compresión de ter-
minales o manguitos, cuando se
solicite más de una compresión,
proceda de acuerdo con la secuencia
y en la dirección indicada en la figura.
Antes de proceder con las
operaciones siguientes,
comprobar que la cabeza
está perfectamente cerrada.
2.2) Aproximación de las matrices
Apretando el botón (3) de accionamiento (Ref. a Fig. 4) se pone en marcha el grupo
motor-bomba y las matrices empiezan a acercarse al conector.
Soltando el botón (3) se detienen inmediatamente tanto el motor como el movimiento
de las matrices.
Asegúrese de que las matrices se encuentran exactamente en correspondencia
con la zona a comprimir; en caso contrario, vuélvala a abrir, siguiendo las instruc-
ciones del punto 2.4 y vuelva a colocar el conector.
2.3) Compresión
Manteniendo apretado el botón (3) de accionamiento, el motor continúa girando:
el pistón avanzará progresivamente hasta llevar las matrices a chocarse entre ellas.
La herramienta se detendrá automáticamente cuando llegue a la presión de ajuste.
Para efectuar una compresión adecuada, mantenga presionado el botón de ac-
cionamiento (3) hasta el apagado automático del motor.
terminal
2 3
1
3
1 2
1
2
3
manguito
