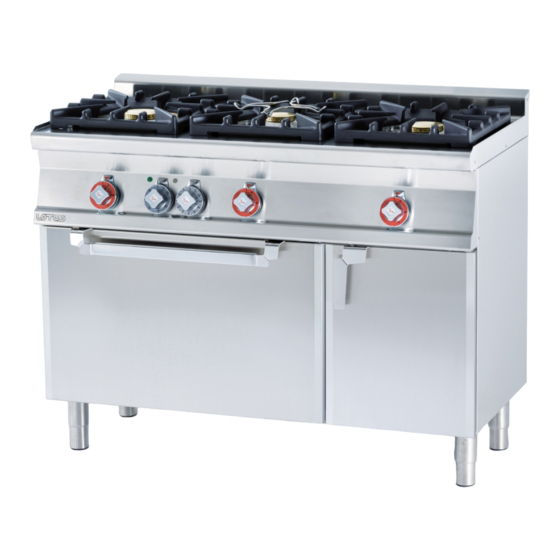

Lotus PC1T-64G Aufstellungs- Und Bedienungsanleitung
Mit backofen für grossküchen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
CUCINA CON FORNO
PER USO PROFESSIONALE
HERD MIT BACKOFEN
FÜR GROSSKÜCHEN
CUISINIERES AVEC FOUR
USAGE PROFESSIONNEL
RANGE WITH OVEN FOR
PROFESSIONAL USE
COCINAS A GAS PARA USO
PROFESIONAL
CF2-68GEM
ITALIA
= CATEGORIA
DEUTSCHLAND
= KATEGORIE
ÖSTERREICH
= KATEGORIE
SCHWEIZ
= KATEGORIE
FRANCE
= CATEGORIE
DE
GB
PC1T-64G
CF2-68G
CF3-612GEMV CFM2-68GEM
II 2H3+
BELGIQUE
II 2ELL3B/P
LUXEMBOURG = CATEGORIE I 2E
II 2H3B/P
NEDERLAND = CATEGORIE II 2L3B/P
II 2H3+
SUOMI
II 2H3B/P
NORGE
II 2E+3+
DANMARK
IT
CH
AT
CH
FR
BE
IE
ES
Mod.
PC2T-68G
CF3-612GV
= CATEGORIE II 2E+3+
= KATEGORIA II 2H3B/P
= KATEGORI I 3B/P
= KATEGORI II 2H3B/P
Istruzioni
per l'installazione e l'uso
Aufstellungs
und Bedienungsanleitung
Instructions
Pour l'installation et l'emploi
Instructions
for installation and use
Guia para la intalación e
instrucciones de uso
PC3T-612G
CFM3-612GEMV
ENGLAND
= CATEGORY II 2H3+
IRELAND
= CATEGORY II 2H3+
SVERIGE
= KATEGORI II 2H3B/P
ESPAÑA
= CATEGORIA II 2H3+
PORTUGAL
= CATEGORIA II 2H3+
ELLAS
563015100.doc
Libr.istr.PC1T-CF2G-GE
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Lotus PC1T-64G
Inhaltszusammenfassung für Lotus PC1T-64G
- Seite 1 USAGE PROFESSIONNEL RANGE WITH OVEN FOR Instructions for installation and use PROFESSIONAL USE Guia para la intalación e COCINAS A GAS PARA USO instrucciones de uso PROFESIONAL Mod. PC1T-64G PC2T-68G PC3T-612G CF2-68G CF3-612GV CF2-68GEM CF3-612GEMV CFM2-68GEM CFM3-612GEMV 563015100.doc Libr.istr.PC1T-CF2G-GE ITALIA...
- Seite 2 FIG.A PC... 562017600M00C00 ..63=300 ..64=400 ..66=600 ..68=800 CF... Targhetta caratteristiche Attacco gas ISO 7-1 R1/2GM Allacciamento elettrico Typenschild Gasanschluss ISO 7-1 R1/2GM Elektroanschluß Plaque des caractéristiques Raccord gaz ISO 7-1 R1/2GM Raccordement electrique Data plate Gas Connection ISO 7-1 R1/2GM Electrical connection Chapa de características Conexión gas ISO 7-1 R1/2GM...
- Seite 4 FIG. D (FUOCHI, FLAMME, FEUX, COOKING RINGS, FUEGOS) Schraube für Bügel der Vis bride veilleuse Pilot bracket screw Tornillo de la brida del Vite staffa pilota Leitflamme piloto Staffa pilota Bügel Leitflamme Bride veilleuse Pilot bracket Brida del piloto Casquillo de aire del Boccola aria pilota Einstellbuchse Leitflamme Douille air veilleuse...
- Seite 5 FIG. F By-pass forno By-pass Backofen By-pass four Oven by-pass By-pass horno SCHEMA ELETTRICO FORNO ELETTRICO STATICO , SCHALTPLAN STATISCHER- ELEKTROOFEN , SCHEMA ELECTRIQUE FOUR ÉLECTRIQUE STATIQUE , TRADITIONAL ELECTRIC OVEN WIRING DIAGRAM , ESQUEMA ELECTRICO HORNO ELÉCTRICO ESTÀTICO MOD. CF-… Commutatore Schalter Commutateur...
- Seite 6 SCHEMA ELETTRICO FORNO ELETTRICO MULTIFUNZIONALE , SCHALTPLAN MULTIFUNKTIONS-ELEKTROOFEN , SCHEMA ELECTRIQUE FOUR ÉLECTRIQUE A FONCTIONS MULTIPLES , MULTIFUNCTIONS ELECTRIC OVEN WIRING DIAGRAM , ESQUEMA ELÉCTRICO HORNO ELÉCTRICO MULTIFUNCIONAL MOD. CFM-… Selettore Umschalter Commuateur Commutator Conmutador Lampada forno Backofen-Beleuchtung Ampoule four Oven light Luz horno Morsettiera...
- Seite 7 Pag. Seite Page Page Pàg.
- Seite 16 INHALTSANGABE KONFORMITÄTSERKLÄRUNG ..........................17 TABELLE TECHNISCHE DATEN GASANSCHLUSS .................... 17 ELEKTRISCHE TABELLE TECHNISCHE DATEN ....................17 AUFSTELLUNG ................................17 BELÜFTUNGSKONTROLLE............................17 Für Deutschland: ..............................17 Für Österreich und Schweiz: ..........................18 GASANSCHLUSSROHR .............................. 18 ELEKTRISCHER ANSCHLUSS..........................18 ÄQUIPOTENZIAL ................................ 18 KONTROLLE DER WÄRMELEISTUNG .........................
-
Seite 17: Konformitätserklärung
TABELLE TECHNISCHE DATEN GASANSCHLUSS BRENNER NENNLEISTUNG kW GESAMT- ABMESSUNGEN NENNLEISTUNG ANSCHLUSS MODELL Gas Backofen GN1/1 ISO 7-1 4 kW 40x60x29 h R 1/2” PC1T-64G PC2T-68G 80x60x29 h R 1/2” 120x60x29 h R 1/2” PC3T-612G CF2-68G 80x60x90 h R 1/2” CF3-612GV 120x60x90 h R 1/2”... -
Seite 18: Für Österreich Und Schweiz
• Geltende VDE-Vorschriften • Einschlägige Rechtsverordnungen wie Landesbauordnungen und Feuerungsverordnungen. • Bestimmungen des Gasversorgungsunternehmens (GVU) Für Österreich und Schweiz: • Die Geräte müssen in geeigneter Weise unter Beachtung der einschlägigen Sicherheitsbestimmungen aufgestellt werden. Die Installation, Anpassung und Reparatur der Großküchengeräte, sowie deren Rücknahme aufgrund Schadens und die Zulieferung von Gas können nur aufgrund eines - mit einem befugten Verkaufspunkt abgeschlossenen –... -
Seite 19: Anschluss Für Methangas H G20
Das Typenschild kontrollieren, den Druck messen und überprüfen, ob die Beschreibung der installierten Düse mit der vom Hersteller gelieferten übereinstimmt. Anschluss für Methangas H G20 Der Anschlussdruck des Methangases beträgt 20 mbar. Das Typenschild kontrollieren, den Druck messen und überprüfen, ob die Beschreibung der installierten Düse mit der vom Hersteller gelieferten übereinstimmt. -
Seite 20: Austausch Der Brennerdüse Des Backofens
Den Block wieder zusammenbauen und mit der Einstellbuchse die Luftzufuhr einstellen, bis die Leitflamme ohne Flackern brennt und eine intensive blaue Farbe annimmt. AUSTAUSCH DER BRENNERDÜSE DES BACKOFENS Beim Austausch der Brennerdüse des Backofens auf folgende Weise vorgehen: • Den Backofenboden entfernen; •... -
Seite 21: Zündung Und Einstellung Des Brenners Des Gasbackofens
ZÜNDUNG UND EINSTELLUNG DES BRENNERS DES GASBACKOFENS Drehen Sie zum Zünden den Drehknopf aus der Position “0” nach links in eine beliebige Position zwischen und 250 (siehe Abbildung); drücken Sie den Knopf, bis der Brenner zündet. Die Flamme kann durch das Schauloch des Backofenbodens kontrolliert werden; geben Sie den Knopf nach einigen Sekunden frei. -
Seite 22: Grill
Drehen Sie nach Einstellung der Backzeit den Thermostatschalter (siehe Abbildung) nach rechts auf die gewünschte Temperatur im Bereich von Warnhinweis: während des Backofenbetriebs muss die Tür immer geschlossen sein, da die austretende Hitze die Schalter und Schutzbleche erwärmen und beschädigen kann. Grill: Während des Betriebs des Grills muss die Backofentür geschlossen sein und der... -
Seite 23: Vorgangsweise Im Schadensfall
Die emaillierten Teile sind mit Seifenwasser zu reinigen. Backofen: die Reinigung des Backofens wird durch Entfernen de Stellgitters erleichtert. Wichtiger Hinweis: Es wird empfohlen, die Anlage neben der regelmäßigen Reinigung und Wartung einmal jährlich von einem Installateur überprüfen zu lassen. Es ist daher ratsam, einen Servicevertrag abzuschließen.
