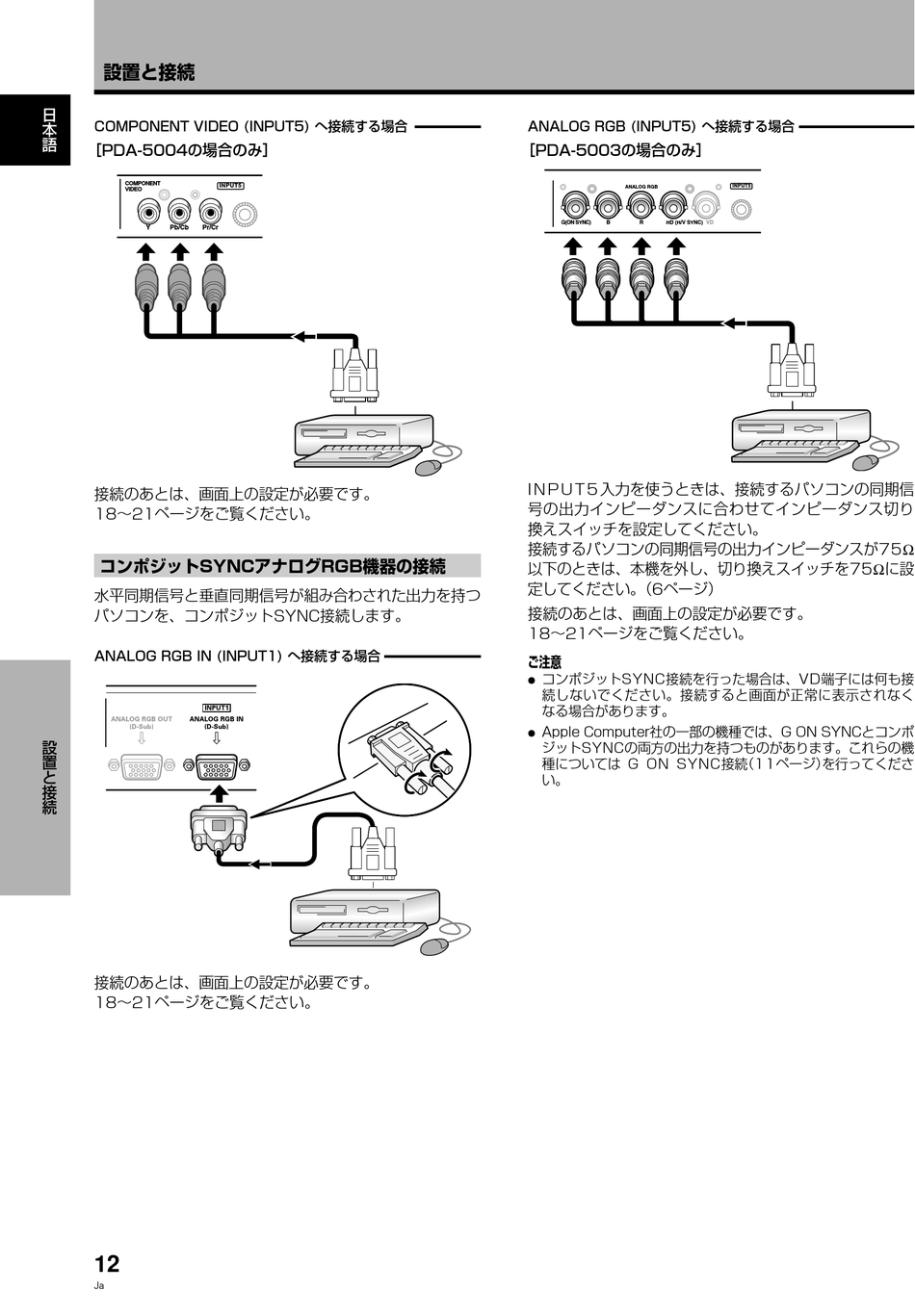

設置と接続
COMPONENT VIDEO (INPUT5) へ接続する場合
［PDA-5004の場合のみ］
COMPONENT
INPUT5
VIDEO
Y Pb/Cb Pr/Cr
接続のあとは、画面上の設定が必要です。
18∼21ページをご覧ください。
コンポジットSYNCアナログRGB機器の接続
水平同期信号と垂直同期信号が組み合わされた出力を持つ
パソコンを、コンポジットSYNC接続します。
ANALOG RGB IN (INPUT1) へ接続する場合
INPUT1
ANALOG RGB OUT ANALOG RGB IN
(D-Sub) (D-Sub)
接続のあとは、画面上の設定が必要です。
18∼21ページをご覧ください。
12
Ja
ANALOG RGB (INPUT5) へ接続する場合
［PDA-5003の場合のみ］
ANALOG RGB
G(ON SYNC) B R HD (H/V SYNC) VD
I N P U T 5 入力を使うときは、接続するパソコンの同期信
号の出力インピーダンスに合わせてインピーダンス切り
換えスイッチを設定してください。
接続するパソコンの同期信号の出力インピーダンスが75Ω
以下のときは、本機を外し、切り換えスイッチを75Ωに設
定してください。 （6ページ）
接続のあとは、画面上の設定が必要です。
18∼21ページをご覧ください。
ご注意
÷ コンポジットSYNC接続を行った場合は、VD端子には何も接
続しないでください。接続すると画面が正常に表示されなく
なる場合があります。
÷ Apple Computer社の一部の機種では、G ON SYNCとコンポ
ジットSYNCの両方の出力を持つものがあります。これらの機
種については G ON SYNC接続 （11ページ） を行ってくださ
い。
INPUT5
