設置と接続

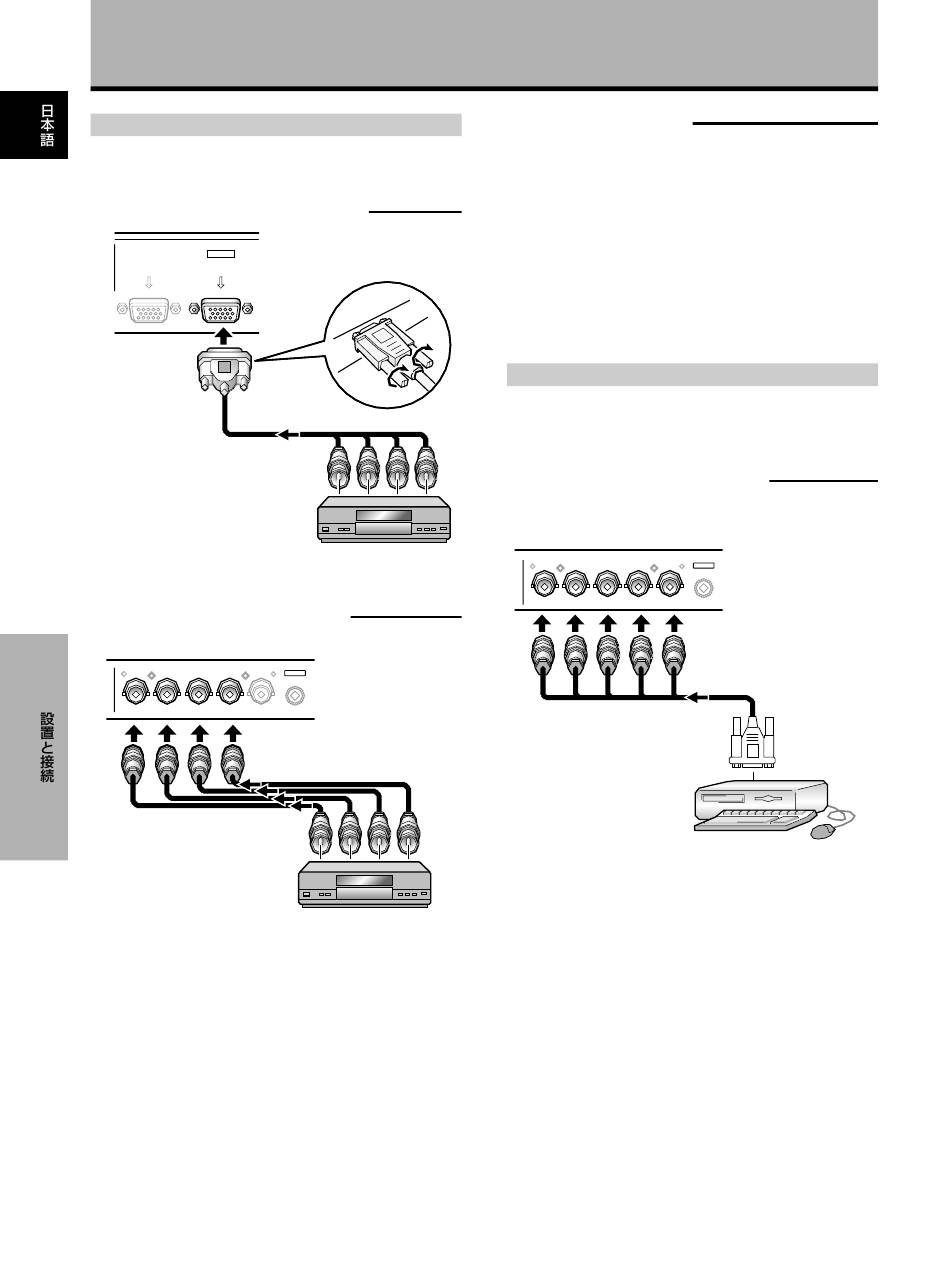

コンポジットSYNCアナログRGB機器の接続
水平同期信号と垂直同期信号が組み合わされた出力を持つ
機器を、コンポジットSYNC接続します。
ANALOG RGB IN (INPUT1) へ接続する場合
INPUT1
ANALOG RGB OUT ANALOG RGB IN
(D-Sub) (D-Sub)
接続のあとは、画面上の設定が必要です。
18∼21ページをご覧ください。
ANALOG RGB (INPUT5) へ接続する場合
［PDA-5003の場合のみ］
ANALOG RGB
G(ON SYNC) B R HD (H/V SYNC) VD
I N P U T 5 入力を使うときは、接続する機器の同期信号の
出力インピーダンスに合わせてインピーダンス切り換え
スイッチを設定してください。
接続する機器の同期信号の出力インピーダンスが75Ω以下
のときは、本機を外し、切り換えスイッチを75Ωに設定し
てください。 （6ページ）
接続のあとは、画面上の設定が必要です。
18∼21ページをご覧ください。
ご注意
コンポジットSYNC接続を行った場合は、VD端子には何も接続
しないでください。接続すると画面が正常に表示されなくなる場
合があります。
10
Ja
INPUT5
パソコンとの接続
パソコンの種類によって接続方法が異なります。
接続の際は、お使いのパソコンの取扱説明書をよくお読
みください。
接続する前に、パソコンとプラズマディスプレイの主電
源が切れていることをご確認ください。
本機で対応しているパソコン信号および表示画面サイズ
は、プラズマディスプレイの取扱説明書を参照してくだ
さい。
セパレートSYNCアナログ RGB機器の接続
赤、緑、青、水平同期、垂直同期の5つの信号に分離した
RGB出力を持つパソコンを、セパレートSYNC接続しま
す。
ANALOG RGB (INPUT5) へ接続する場合
［PDA-5003の場合のみ］
ANALOG RGB
G(ON SYNC) B R HD (H/V SYNC) VD
I N P U T 5 入力を使うときは、接続するパソコンの同期信
号の出力インピーダンスに合わせてインピーダンス切り
換えスイッチを設定してください。
接続するパソコンの同期信号の出力インピーダンスが
75Ω以下のときは、 本機を外し、 切り換えスイッチを75Ω
に設定してください。 （6 ページ）
接続のあとは、画面上の設定が必要です。
18∼21ページをご覧ください。
INPUT5
