Beschreibung

2.2 Bedienelemente

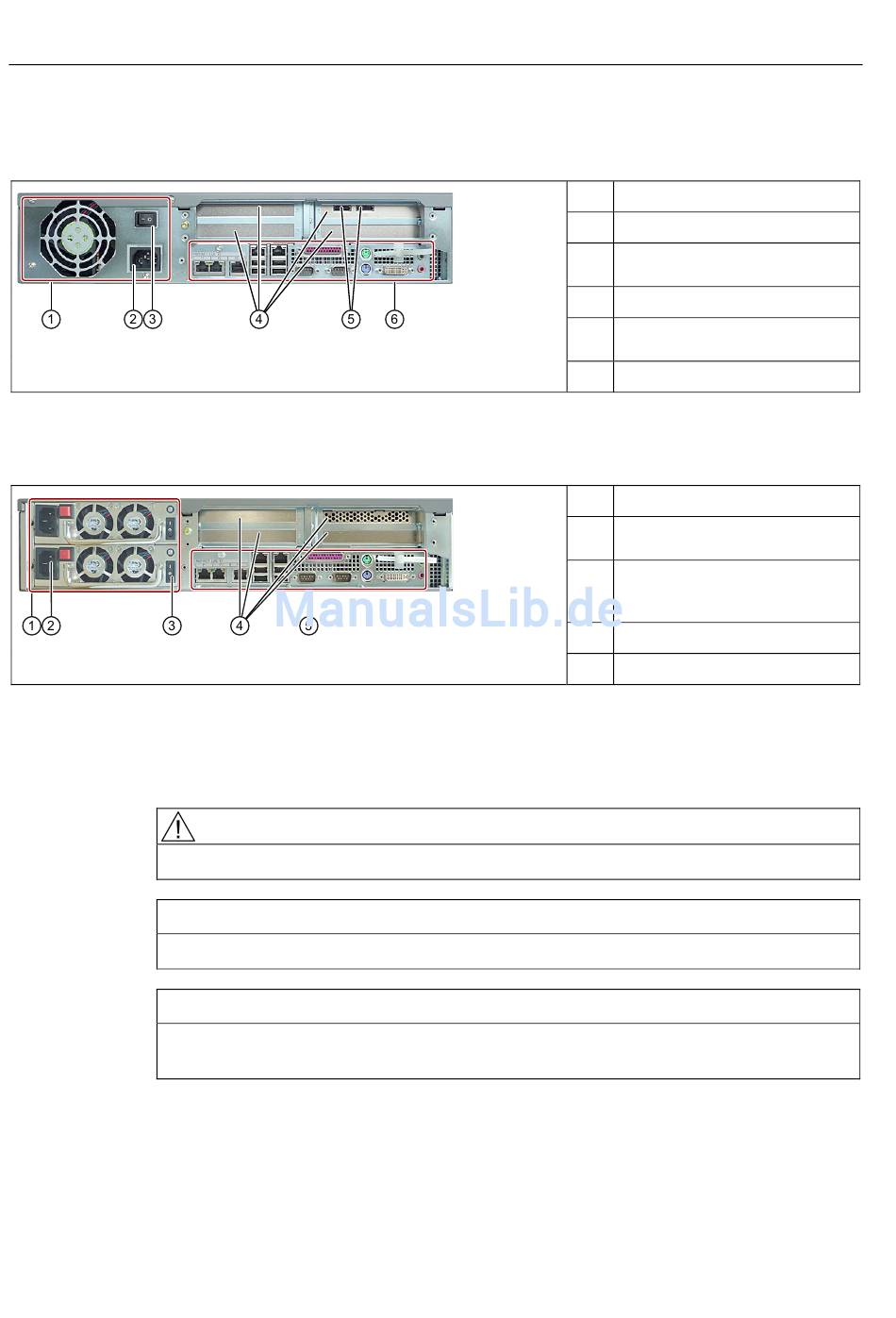

Rückansicht Gerät mit AC-Stromversorgung
Rückansicht Gerät mit redundanter Stromversorgung (optional)
2.2 Bedienelemente
Ein-/Aus-Taster und Ein-/Aus-Schalter trennen das Gerät nicht vom Netz!
VORSICHT
Bei einem Hardware-Reset ist Datenverlust möglich.
ACHTUNG
Bei redundanter Stromversorgung müssen zur Sicherstellung der Redundanz beide Ein-
/Aus-Schalter gleichzeitig im Zustand "Ein" sein.
6
WARNUNG
①
ATX-Netzteil
②
Anschluss Stromversorgung
③
Ein-/Aus-Schalter der AC-
Stromversorgung
④
Erweiterungssteckplätze
⑤
Anschlüsse der Grafikkarte
(Display Port, optional)
⑥
Anschlusselemente
①
Netzteilmodule (2x)
②
Anschluss des redundanten
Stromversorgungsmoduls (2x)
③
Ein-/Aus-Schalter des
redundanten
Stromversorgungsmoduls (2x)
④
Erweiterungssteckplätze
⑤
Anschlusselemente
Getting Started, 07/2011, A5E02669343-03
SIMATIC IPC647C
