HEIDENHAIN ND 287 Kurzanleitung

HEIDENHAIN ND 287 Kurzanleitung

Vorschau ausblenden Andere Handbücher für ND 287:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 9

Quicklinks

Diese Anleitung herunterladen
Quick Reference Guide
Kurzanleitung
Guide d'initiation rapide
快速使用指南
クイックリファ レンスガイド
ND 287
Mai 2009

Werbung

loading

Verwandte Anleitungen für HEIDENHAIN ND 287

Inhaltszusammenfassung für HEIDENHAIN ND 287

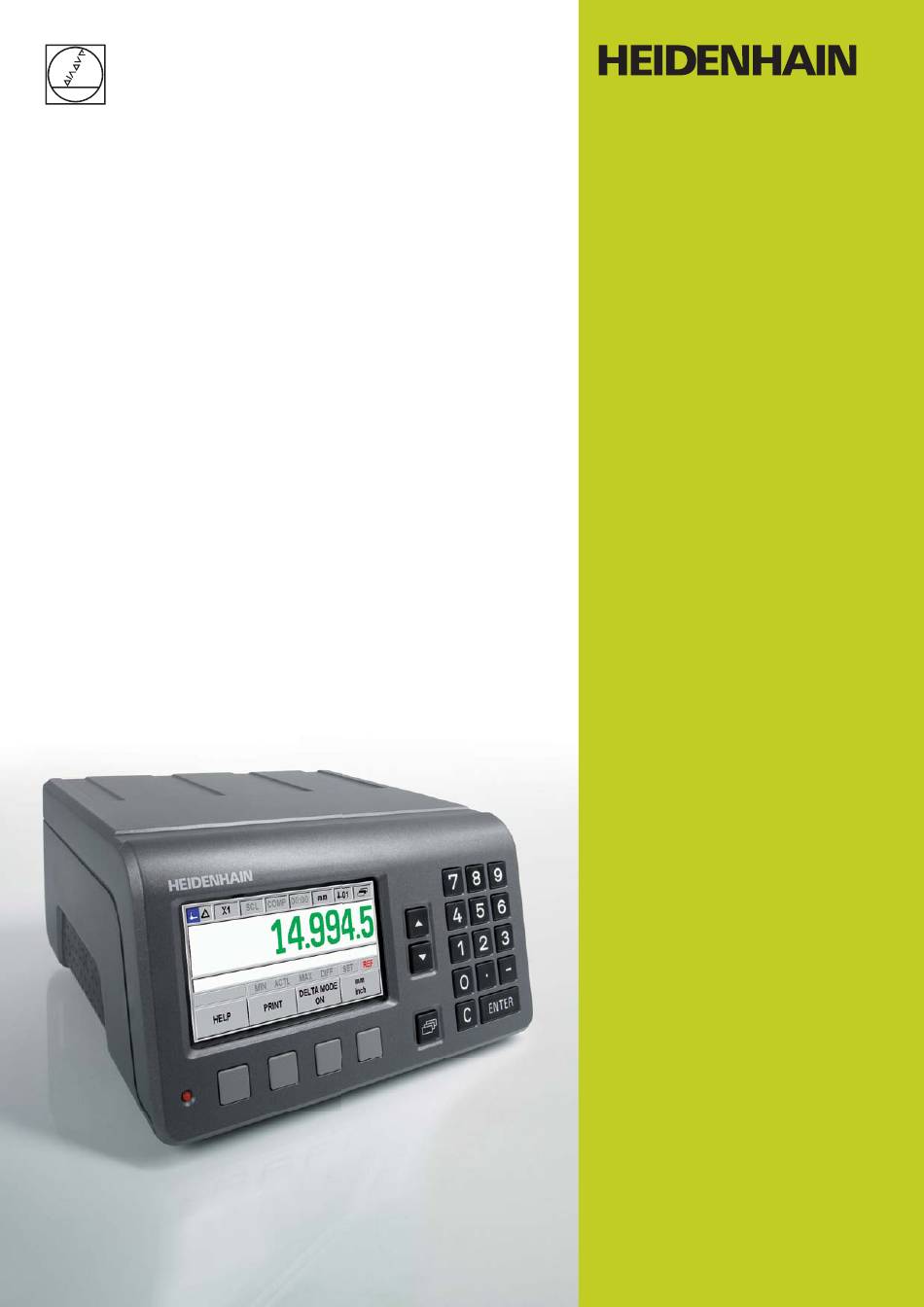

  • Seite 1 Quick Reference Guide Kurzanleitung Guide d‘initiation rapide 快速使用指南 クイックリファ レンスガイド ND 287 Mai 2009...
  • Seite 2 ND 287 ID 654 020-01...
  • Seite 3 ND 287...
  • Seite 4 ND 287 » 1 V Sensor Sensor A– B– R– » 11 µA Inside 1– 2– 0– shield EnDat DATA DATA CLOCK CLOCK USB (Type B; UART) V.24/RS-232-C D– Signal + 5 V...
  • Seite 5 ND 287 Setup Very important Please note For detailed description, see www.heidenhain.de For your information Before Switch-On Controls and Displays Initial Operation Electrical connection The position display unit must be Position display set up properly during initial operation, Line voltage 100 - 240 Vac or when an encoder is exchanged.
  • Seite 6 Installation Setup Job Setup REF Reference Mark Evaluation Press the SETUP soft key to open the menu. The ND 287's REF reference mark evaluation feature automatically Units re-establishes the relationship between Select mm or inches, or degrees/minutes/ axis-slide or measuring-probe positions seconds (DMS), decimal degrees (DEG) and display values that you last defi...
  • Seite 7 The ND 287 can store measurement For Statistical Process Control, the series with up to 10 000 measured ND 287 can store up to 1 000 measured values. They can be evaluated internally values in a non-volatile FIFO memory. or they can be read out in a block.
  • Seite 8 † 32 V at I † 10 µA input X2 and the ENCODER TYPE fi eld under Encoder Setup, Input X2 is set to COMPENSATION, the ND 287 behaves in the same way as a Danger to internal components! single-axis display unit.
  • Seite 9 ND 287 Einrichten unbedingt beachten wichtig Ausführliche Beschreibung siehe www.heidenhain.de informativ Vor dem Einschalten Anzeige- und Bedienelemente Erstinbetriebnahme Elektrischer Anschluss Bei Erstinbetriebnahme und Positionsanzeige Messgeräte-Wechsel ist es zwingend Netzspannung 100 bis 240 V~ Softkeys für Funktionen notwendig, die Positionsanzeige ein-...
  • Seite 10 Referenzmarkenauswertung Öffnen des Menüs über den Softkey EINRICHTEN Mit der Referenzmarkenauswertung Maßeinheit REF ermittelt der ND 287 automatisch mm oder inch bzw. Grad/Minuten/Se- wieder die Zuordnung zwischen der kunden (GMS), Dezimalgrad (GRD) oder Achsschlitten- oder Messtaster-Position rad wählen (Anzeige in Status leiste) und dem Anzeigewert, die Sie zuletzt vor dem Ausschalten festgelegt haben.
  • Seite 11 Die ND 287 speichert Messreihen mit bis zu 10 000 Messwerten. Sie können Für die statistische Prozessregelung intern ausgewertet oder in einem Block verfügt die ND 287 über einen span- ausgelesen werden. nungsausfallsicheren FIFO-Speicher für bis zu 1 000 Messwerte.
  • Seite 12 Bei Anschluss eines analogen Sensors † 32 V bei I † 10 µA am Eingang X2 und Wahl des Mess- geräte-Typs KOMPENSATION verhält sich die ND 287 wie eine Ein-Achs- Gefahr für interne Bauteile! Anzeige. • Die Spannung externer Stromkreise muss einer Funktionskleinspannung mit •...

  • Seite 13: Affi Chage Et Éléments De Commande

    ND 287 Confi guration à respecter absolument important Description détaillée cf. www.heidenhain.de à titre d‘information Avant la mise sous tension Affi chage et éléments de Première mise en route commande Raccordement électrique A la première mise en route et pour changer de système de mesure, Affi...
  • Seite 14 Unité de mesure Grâce à l’exploitation des marques de Sélectionner mm ou pouces ou degrés/ référence REF, le ND 287 rétablit auto- minutes/secondes (DMS), degré décimal matiquement les relations entre la posi- (GRD) ou rad (affi chage sur la barre d‘état) tion du chariot ou du palpeur de mesure et la valeur d’affi...
  • Seite 15 Le ND 287 enregistre des cycles de mesure pouvant comporter jusqu‘à Pour la Maîtrise Statistique des Procé- 10 000 valeurs de mesure. Ils peuvent dés SPC, le ND 287 dispose d‘une mé- être traités en interne ou importés en moire FIFO non volatile capable d‘enre- bloc.
  • Seite 16 Si différentes résolutions d‘affi chage Sorties à commutation sont confi gurées pour les systèmes Le ND 287 est équipé de sorties collecteur de mesure, la plus fi ne est utilisée ici. ouvert commutées à 0 V (= Low actif). •...
  • Seite 17 ND 287 设置 非常重要 请注意 更多信息，请访问www.heidenhain.de 提示信息 开机前 控制和显示 第一次使用 电气连接 第一次使用该数显装置或更换编码 位置显示 器时，必须正确设置该数显装置。 只有 线电压 100 - 240 Vac 这样数显装置才能适应编码器要求，使 电源频率 50 - 60 Hz (± 2 Hz) 功能软键 其正确显示位移量。 功耗 † 30 W 电路保险丝 2 x T500 mA 开机启动...
  • Seite 18 ND 287 设置 功能 更多信息，请访问www.heidenhain.de 系统设置 任务设置 REF参考点计算 按下“设置”软键打开菜单。 ND 287的REF参考点计算功能可以自动 用上个设置的原点恢复机床轴位置与显 单位 示值的对应关系。 选择毫米或英寸，或度分秒（DMS）， 小数度（DEG）或弧度（在状态栏显 示）。 如果不用REF功能，ND数显装置 关机后将丢失原点。 缩放系数 取消缩放系数或选择所需缩放系数（在 状态栏显示）。 实际值/待移动距离 按下上图中的所需软键。 ND数显装置的实际值操作模式仅显示编 原点值 码器相对当前原点的当前实际位置值。 输入数值，用于通过开关量输入接口或 在待移动距离操作模式中，输入名义位 用“预设点”软键设置原点。 置值，然后只需移动到显示值为零处。 计时表 待移动距离显示值的代数符号相 启动计时表（在状态栏显示已用时 反。 例如，如果由实际位置向名义位置 间）。 的轴方向是负方向，待移动距离用正 号。 面板调整...
  • Seite 19 分类和公差检查 测量值序列 SPC统计过程控制 ND 287的测量值序列可保存10 000个测 在统计过程控制中，ND 287的非易失 量值。 这些测量值可用于内部计算，也 FIFO存储器可保存1 000个测量值。 可被分段读取。 为对零件进行分类，ND 287比较显示值 与分类极限值的上限和下限，并在状态 栏用不同颜色显示分类结果，用数值或 设置测量值序列 SPC设置 用“< = >”符号显示。 此外，还为开 测量值通过“ENTER”键，外部信号 • 采样数量和每个样本的数据。 • 关量输出接口X41提供相应信号。 按 或取样间隔时间启动记录。 下“公差检查”软键打开分类参数和分 测量值数量。 • 类极限值的定义窗体。 取样间隔时间定义（20 ms至60 s）和 • 如需修改这些值，FIFO存储器中 时间间隔。...
  • Seite 20 ND 287 功能 切换I/O 更多信息，请访问www.heidenhain.de 轴连接 针脚编号 针脚 版本1 版本2 输入接口X2是一个附加的输入套件（选 装）。 可选： 复位，清除出错信息 连接第二个编码器模块 设置原点 • 模拟模块，连接± 10 V模拟传感器 忽略参考点信号（输入接口X1） • 其说明，参见相应模块。 开始测量值序列 f(X1,X2)显示 外部选择测量值序列的显示值 X1显示 显示测量值序列的最小值（MIN） X2显示 X1和X2可分别显示，也可以通过算术运 显示测量值序列的最大值（MAX） X1+X2显示 算合并显示。 如需切换显示方式，可随 测量值序列最大与最小值之差 X1-X2显示 时用软键或开关量输入接口。 空 未分配 未分配...
  • Seite 21 オリジナルのヒューズをご使用くださ ジアンはソフトキーで選択可 関してサポートしております。 い。 能 ) 基準点 1 ( 有効 ) または 2 ( ソ フトキーにて選択可能 ) 接続 内蔵されたヘルプ機能システム ソフトキーによるページ選択 HELP ソフトキーは ND 287 に内蔵され 電源投入 (1 ページがデフォルト表示、 ているヘルプ機能を呼び出すことができ ヒ ューズ 全 3 ページが表示可能、ナビ ます。内容は設定された言語で情報や ゲーションキーにてページ選 アース サポートをどの画面からも見ることがで 択可能 ) 11-µApp, 1-Vpp または...
  • Seite 22 ND 287 設定 機能 詳細は弊社ホームページ www.heidenhain.co.jp を参照ください。 システム設定 加工設定 REF 参照マークの評価 SETUP ソフ トキーを押し、メニューを開く ND 287 の参照マーク評価機能は現在値 と最後の設定した基準点の関係を自動 単位 的に回復する機能です。 インチ、度分秒 または 度、ラジアンを選 択 ( ステータスバーに表示されます。) もし REF 自動を設定していない場 スケーリング係数 合は停電時などで電源が遮断されるとそ スケーリング係数の無効 または 必要な の位置関係を失ってしまいます。 係数値の選択 ( ステータスバーに表示さ 上記の画面で赤丸のソフトキーを押し れます ) 現在値...
  • Seite 23 選別 および 公差確認 連続測定 SPC 統計的工程管理手法 ND 287 では、連続測定最大 10 000 個 統計的工程管理において、ND 287 は までの測定値を保存できます。連続測定 1 000 個の測定値を不揮発性メモリ の記録後は、それをすぐに ND 287 で評 (FIFO) に保存できます。 価することもエキスポートすることもでき ます。 部品の選別に関して、ND 287 は測定 値と選別の上限、下限を比較し、その SPC の設定 結果をステータス部に色と数値もしく は • サンプル数 および サンプルあたり 連続測定の設定...
  • Seite 24 † 15.0 V の数字が表示されます。( たとえば ‡ 30 ms X1 + X2 + 5 が入力さえた場合 5 が表 示されます。) 外部出力 • 現状有効になっている軸の値が ND 287 は 0V へ切り替えること ( アクティブ に使用されます。 Low) でオープンコレクター出力が可能です。 もし 2 軸の値が合成されている場合、 • 出力信号の遅延 : 2 つの軸の内分解能の細かい分解能 † 20 ms の表示が採用されます。...
  • Seite 26 E-mail: sales@heidenhain.com.cn E-mail: mailbox@mafema.co.za 56100 Kuala Lumpur, Malaysia { +60 (3) 91320685 Serbia and Montenegro − BG E-mail: isoserve@po.jaring.my Vollständige Adressen siehe www.heidenhain.de For complete addresses see www.heidenhain.de 646 229-91 · 10 · 5/2009 · H · Printed in Germany...
