Modèle 400M & 700T – Manuel de l'utilisateur

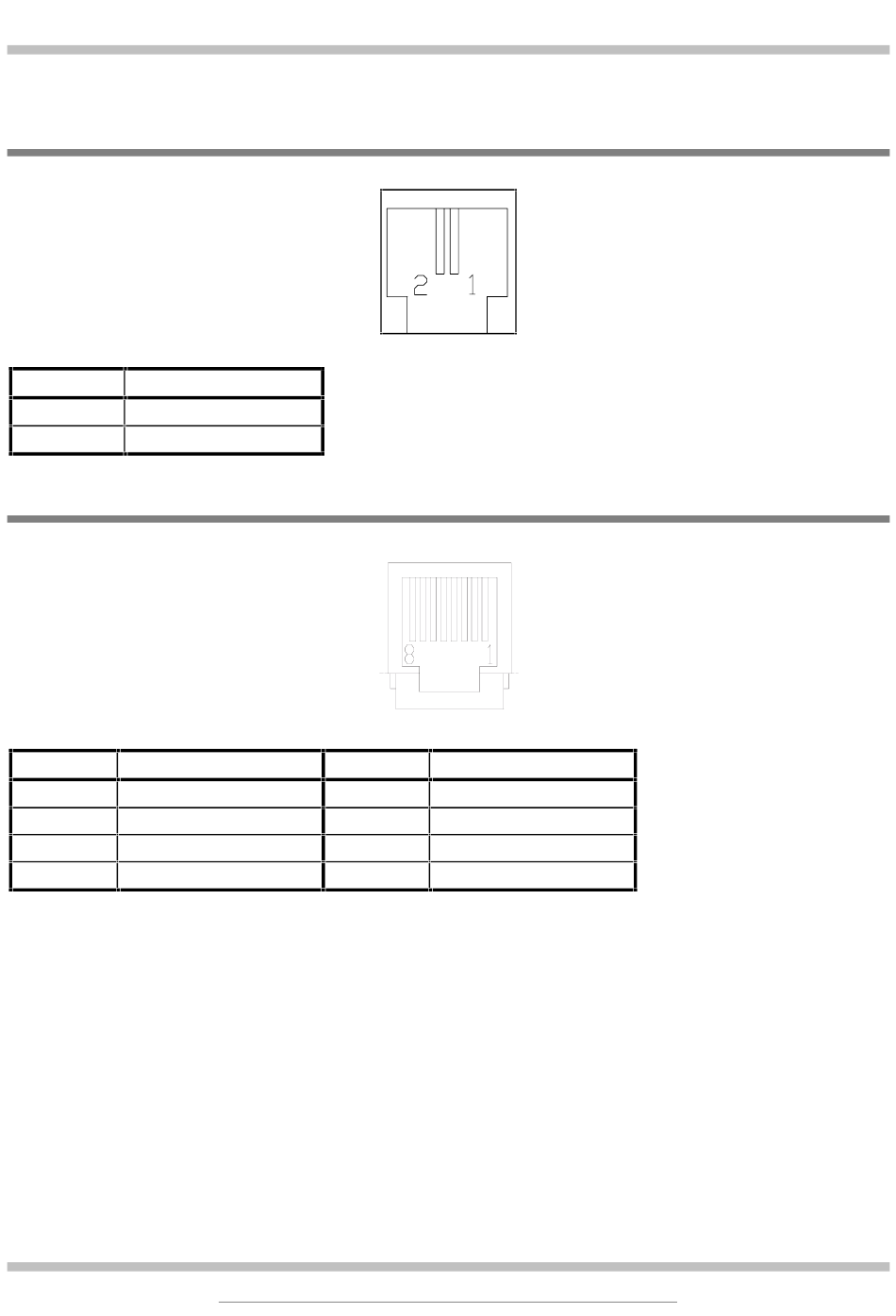

A.6 Connecteur Modem/Téléphone (RJ11)
Broche Affectation
1 TIP
2 RING
A.7 Connecteur réseau (RJ45)
Broche Affectation
1 TX+
2 TX-
3 RX+
4 MASSE
Broche
5
6
7
8
Ce document peut être modifié sans avertissement préalable !!!
Affectation
MASSE
RX-
MASSE
MASSE
Appendice A
Page A-3
