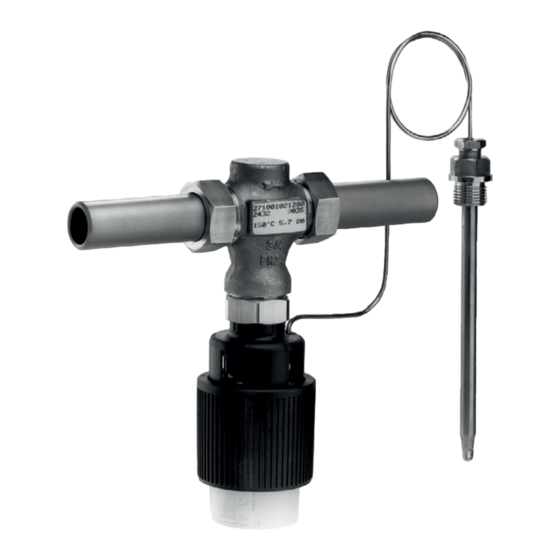

Hinweis zum Thermostaten
Typ 2430 (Tension)
Einbau
Beim Einbau des Temperaturfühlers ist unbedingt
auf die richtige Einbaulage zu achten. Folgende
Kennzeichnung ist maßgebend:
Senkrechte Einbaulage
Fühlerspitze nach oben
Fühlerspitze nach unten
Waagerechte Einbaulage
Fühler so verdrehen, daß die Kerbe am Fühlerende
zur Oberseite zeigt.
Ausgabe Mai 1999
EB 2430-3
Werbung
Verwandte Anleitungen für Samson 2430
Inhaltszusammenfassung für Samson 2430
- Seite 1 Hinweis zum Thermostaten Typ 2430 (Tension) Einbau Beim Einbau des Temperaturfühlers ist unbedingt auf die richtige Einbaulage zu achten. Folgende Kennzeichnung ist maßgebend: Senkrechte Einbaulage Fühlerspitze nach oben Fühlerspitze nach unten Waagerechte Einbaulage Fühler so verdrehen, daß die Kerbe am Fühlerende zur Oberseite zeigt.
- Seite 2 Thermostat Fühler- Einbaulage Typ 2430 werkstoff des Fühlers Erzeugnis-Nr. 2750-05003 waagerecht bis senkrecht 2750-05053 CrNiMo mit Fühlerspitze nach oben 2750-05004 waagerecht bis senkrecht 2750-05054 CrNiMo mit Fühlerspitze nach unten Fühlermaße Ø 10 x 170 Stopfbuchse G 1/2 Der Thermostat ist für den Einsatz an geprüften Wärmetauschern bestimmt.
- Seite 3 Einbauanweisung mit Plattenwärmetauscher: Erzeugnis-Nr. Fühlerwerkstoff Fühlermaße Stopfbuchse 2750-05107 Ø 12 x 190, ohne CrNiMo 2750-05137 Ø 12 x 190, G 1/2 mit Typ 43-8 Den Fühler ausschließlich waagerecht in den Warmwasserkanal einschieben, dabei ist die Ein- baulage mit Kerbe nach oben zu beachten. Fühlerverschraubung in das Anschlußstück ein- schrauben und Fühler nach dem Ausrichten mit der Klemmschraube handfest befestigen.
- Seite 4 Plattenwärmetauscher <130 mm Plattenwärmetauscher >130 mm > _ > _ Warmwasser- Austritt Anschlußstück mit Temperaturfühler Ansicht A Kerbe Verschraubung (max. 20 Nm) Klemmschraube 2,5 mm Innen-6kt...
- Seite 5 Sollwert mit Typ 43-8 3,5 4 Skalenwert Sollwerteinstellung Der gewünschte Temperatursollwert ist durch Dre- hen des schwarzen Kunststoffringes unter Beach- tung des Einstelldiagrammes einzustellen.
- Seite 6 Achtung: Diese Einbauanleitung unbedingt am Thermostaten belassen. SAMSON AG ⋅ MESS- UND REGELTECHNIK Weismüllerstraße 3 ⋅ D-60314 Frankfurt am Main Telefon (0 69) 4 00 90 ⋅ Telefax (0 69) 4 00 95 07 Internet: http://www.samson.de...
