Clip Schrägbodenregal - Meta -CLIP 73566 Aufbau- Und Bedienungsanleitung

Clip Schrägbodenregal
Angularshelf-Rack
Rayonnages de oblique-fond
Holz-
Fachbodenträger
Shelf support
Support de fond
Längsriegel
( 55 )
Longitudinal crossbar
Pourtre longitudinale
( standard )
Fachteilerdraht
Shelf seperator
Séperateur de fond

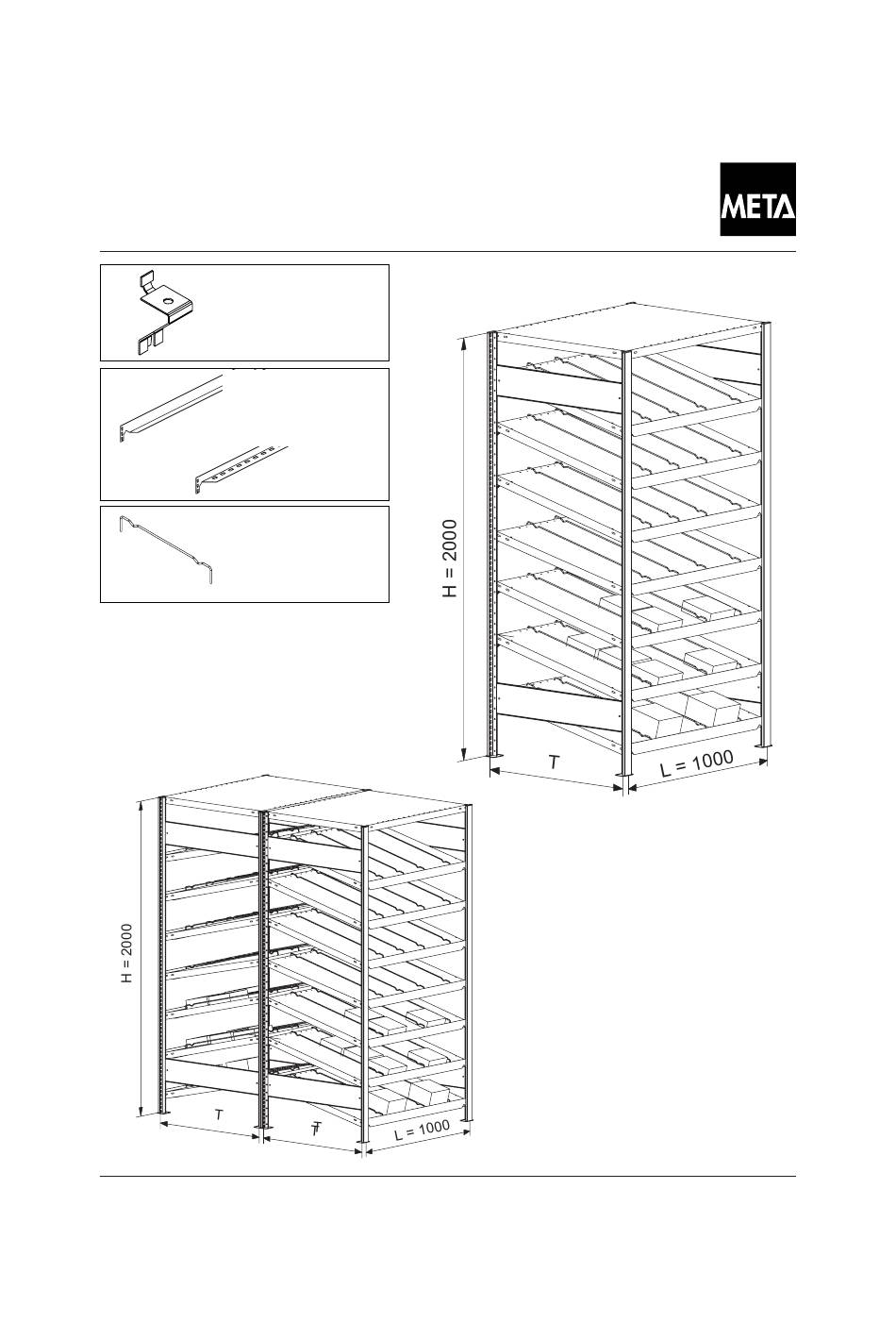

Doppelregal
Double Rack
Rayon double
Stand 17/11/2005
Stand 17/11/2005
Einfachregal
Single rack
Rayon simple
Systemabmessungen und
Belastungsangaben :
System and loading data
Dimensions du systém et Capacités de charge
Einfachregal :
L = 1000/1300 mm
T = s.Tabelle
(nächste Seite)
H = 2000 mm
Belastung pro Fachboden :
Load capacity per shelf
Capacité de charge par palette
120 KG ( gleichmässig verteilte Last )
120 KG
120 KG
( Charge réguliérement réparatie )
90
Das Lagersystem
Doppelregal :
L = 1000/1300 mm
T = s.Tabelle
(nächste Seite)
H = 2000 mm
( Evenly diatributed load )
