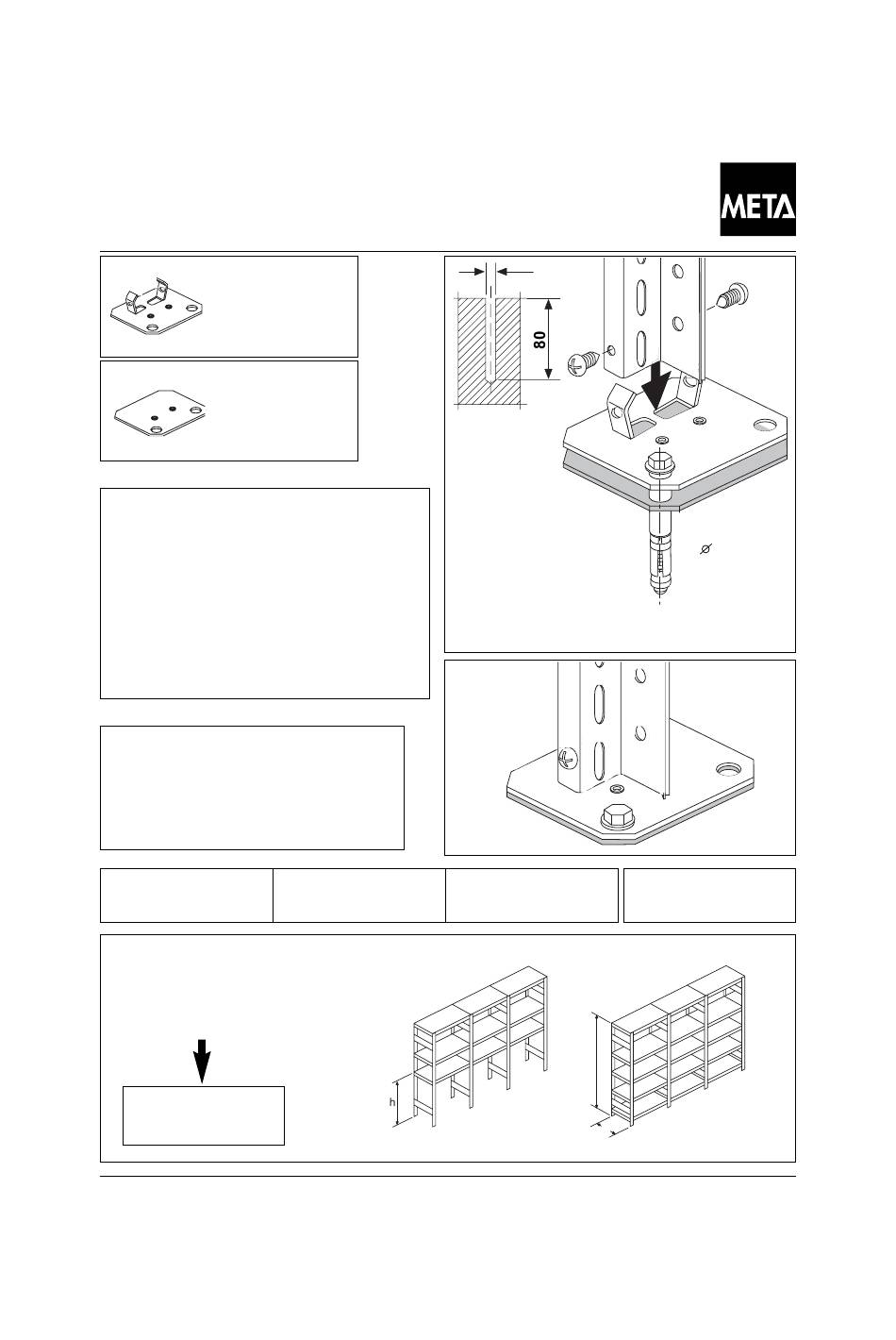

Fußverdübelung Und Unterlegplatten - Meta -CLIP 73566 Aufbau- Und Bedienungsanleitung

Fußverdübelung und Unterlegplatten
Foot dowelling and underlay plates
Fixation des pieds par chevilles et cales d'epaisseur
Klemmfuß , Stahl
Clamping foot , steel
Pied de serrage ,
acier
Unterlegplatte für
Klemmfuß
Underlay plate for
clamping foot
Cale d'épaisseur pour
pied de serrage
Aus Sicherheitsgründen müssen Regale
mit einem Höhen - Tiefenverhältnis ≥ 5 : 1
gegen Kippen gesichert werden.
For safety reasons , it is essential to anchor
shelf units with a height-to-depth ratio of ≥ 5 :
1 to prevent them toppling over.
Pour des raisons de secourité , les rayon dont
le rapport hauteur / profondeur est ≥ 5 : 1
doivent étre sécurisés contre un basculement.
Zulässige Bodenunebenheiten
nach DIN 18202
Permissible floor unevenness
to DIN 18202
Inégalités au sol autorisées
selon DIN 18202
bis 1m Entfernung : 4 mm
up to 1m distance : 4 mm
distance jusqu'á 1m: 4 mm
Fußverdübelung wenn :
Foot dowelling if :
Fixation des pieds par
chevilles quand :
H : T ≥ 5 : 1
h : ≥ 600 mm
Stand 17/11/2005
Stand 17/11/2005
bis 4m Entfernung : 10mm
up to 4m distance : 10mm
distance jusqu'á 4m:10 mm
52
∅ 10
Unterlegplatten dienen bei
Bedarf zur Nivellierung
Underlay plates are used for
levelling if necessary
Les cales d'épaisseur servent à
niveler si nécessaire
bis 10m Entfernung: 12mm
up to 10m distance : 12mm
distance jusqu'á 10m:12mm
H
T
Das Lagersystem
B 4,8x13
10 / M6
bis 15m Entfernung: 15mm
up to 15m distance: 15mm
distance jusqu'á 15m:15mm
