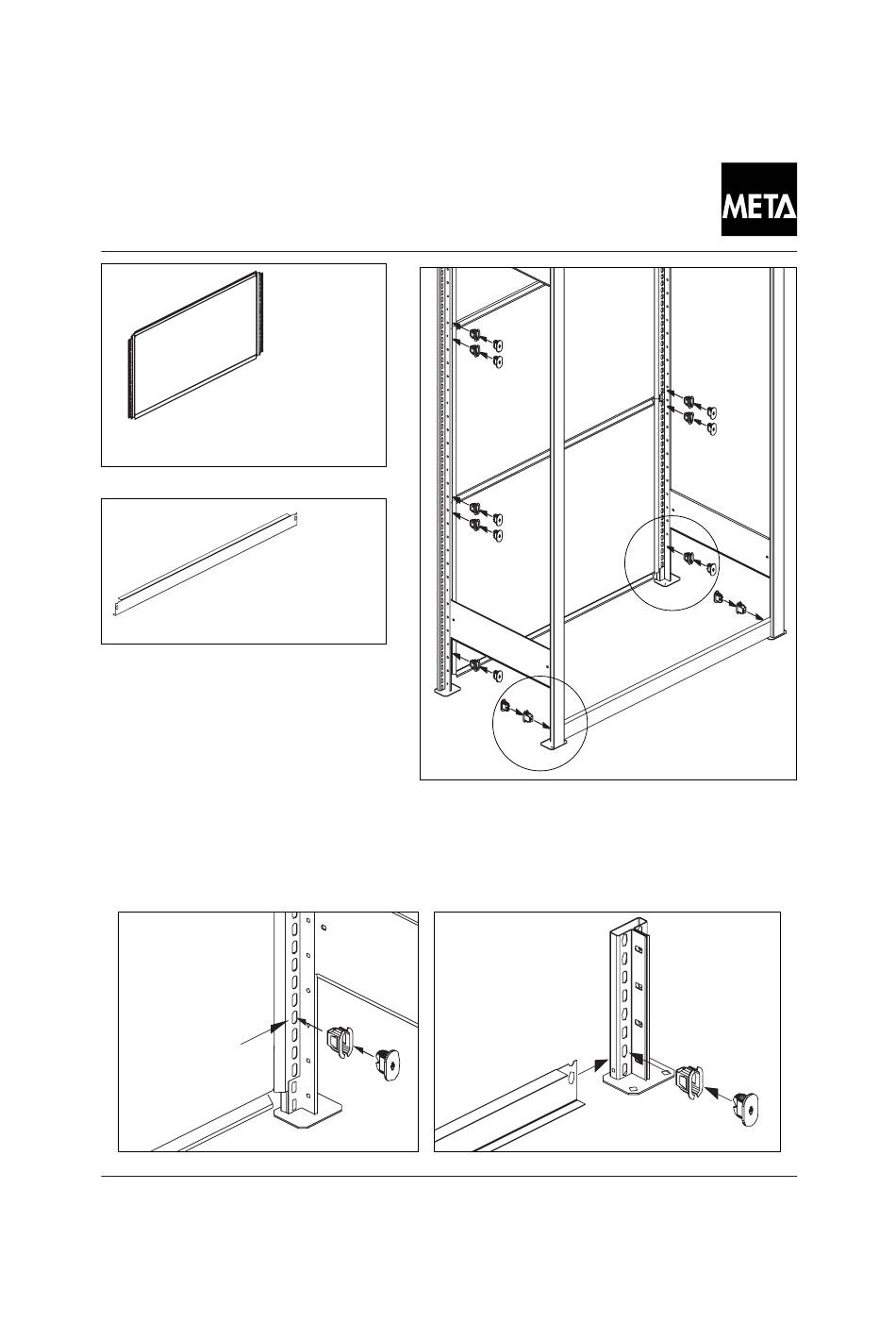

Einbau Schubladenblöcke
Fitting Drawer units
Montage Blocs à tiroirs
Clip Rückwand
Clip rear wall
Paroi arriére à clip
Sockelleiste
Base bar
Plinthe à clip
Achtung :
Spannhülsen + Spreizkerne für
Rückwandbefestigung so anordnen,
daß Schubladenauszüge nicht behindert
werden. (evtl. Spannhülsen und
Spreizkerne umsetzen)
Warning :
stabilising tubes + expanding cores must be
placed in such a way that they do not
obstruct the drawer movement
( then they must be placed differently )
A
Clip Rückwand
Clip rear wall
Paroi arriére à clip
6.
Stand 17/11/2005
Stand 17/11/2005
B
Attention:
Mettre les douilles de serrage et des
mandrins porte-pièce d'une telle manière
qu'ils ne gênent pas le mouvement des tiroirs
( en ce cas il faut les placer autrement )
B
Sockelleiste
Base bar
Plinthe à clip
79
Das Lagersystem
A
