Anordnung Der Längsriegel - Meta -CLIP 73566 Aufbau- Und Bedienungsanleitung

Zulässige Feldlasten bei Aussteifung durch Längsriegel 40 mm
Permissible field loads by Longitudinal crossbar 40 mm
Charges de champs admissibles, poutre longitudinale 40 mm
System: Regaltiefen : 300 - 800mm , Aufstellung mind. 3 Felder
Belastung gleichmäßig über das Regal verteilt
Fußverdübelung bei unterstem Fachbodenabstand > 600mm bzw. bei einem
Seiten/Höhenverhältnis H:T > 5:1
Achtung: 1 LRE = 2 Längsriegel
Rack depths : 300 - 800mm , at least 3 bays. Load evenly distributed over the rack
Dowelled legs in case lowest shelf gap > 600mm or in case of a side/height ratio of H:D > 5:1
Caution: 1 LR = 2 longitudinal crossbars
Profondeur des rayons : 300 - 800mm, montage minimal : 3 alvéoles, Charge répartie
uniformément sur l'ensemble des rayons. Goujonnage des pieds à une distance étagères au
bas de > 600mm ou un rapport côté/hauteur H:T > 5:1.
Attention : 1 LRE = 2 poutres longitudinales
LRE 1500mm LRE 1500mm
3. LRE 500mm
LRE 100mm LRE 100mm
2,0m Regal 2,5m Regale
2,2m Regal
LRE 4000mm
LRE 3500mm
8.LRE 3000mm
LRE 2500mm LRE 2500mm
7.LRE 2000mm
LRE 1500mm LRE 1500mm
LRE 1000mm LRE 1000mm
LRE 500mm LRE 500mm
LRE 100mm LRE 100mm
4,0m Regal
4,5m Regal
4,2m Regal
Stand 17/11/2005
Stand 17/11/2005

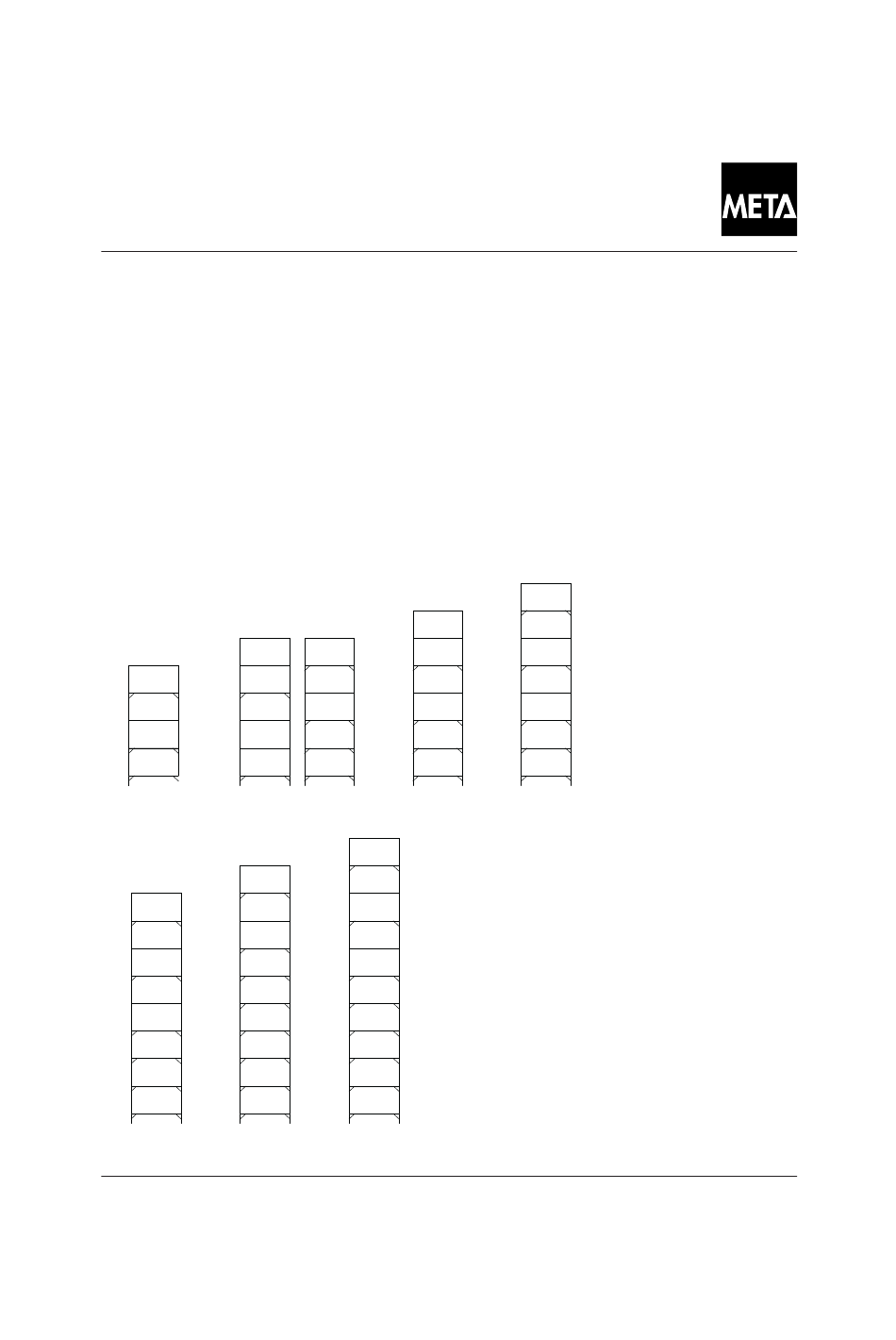

Anordnung der Längsriegel
LRE 2000mm LRE 2000mm
LRE 1000mm LRE 1000mm
4. LRE 500mm LRE 500mm
LRE 100mm LRE 100mm
3,0m Regal
ACHTUNG:
LRE 4500mm
Zullässige Abweichung der Längsriegel (LRE)
Höhen = ± 150 mm !!
LRE 3500mm
LRE 2500mm
LRE 2000mm
LRE 1500mm
LRE 1000mm
LRE 500mm
LRE 100mm
5,0m Regal
25
LRE 3000mm
LRE 2000mm
LRE 1000mm
LRE 500mm
LRE 100mm
3,5m Regal
