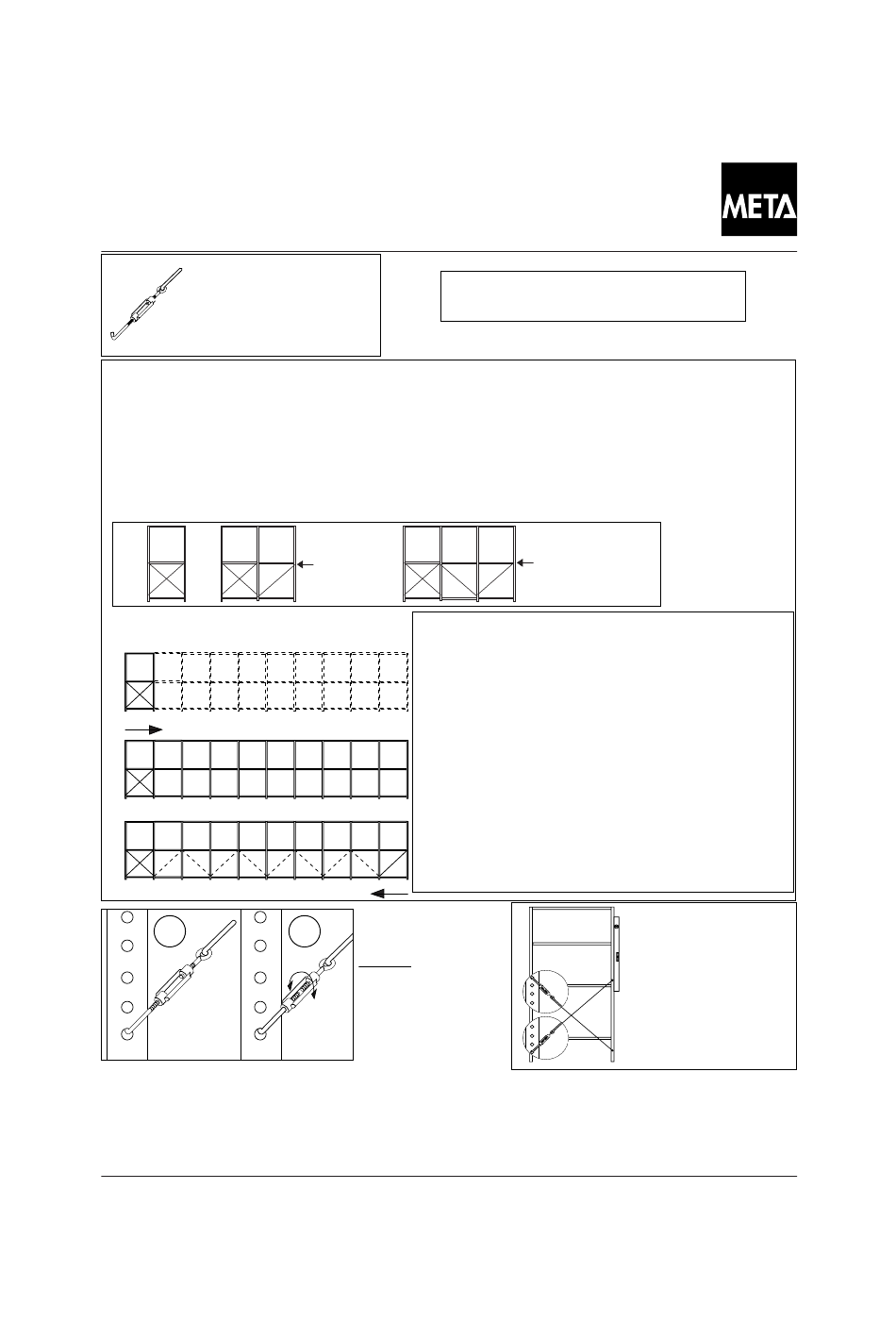

Spannverstrebungen, Einfachregale
Stabilising supports, Single shelf-unit
Entretoises de tension, Rayons simple
Spannstrebe mit
Spannschloß
stabilising frame bracing
with turnbuckle
entretoise de fixation avec
manchon de serrage
Beachten Sie die Spannverstrebungsrichtung ! An der Außenseite muß das Verstrebungsende
immer oben angeschraubt werden. Bei Vorlage eines Verstrebungsplanes sind die Spannstreben
nach diesem anzuordnen.
Pleas observe the direction of the stabilising supports ! The end of the stabilising support must always be
screwed at the top. Where a stabilising support layout is supplied, the supports must be fitted in accordance
with the layout.
Attentione au sens des entretoises de tension ! Sur le côté extérieur, l' extrémité de l' entretoise doit toujours
être boulonnée en haut. Si un plan des entretoises est joint, les entretoises de tension doivent être disposées en
fonction de ce plan.
1.
1
2
3
4
5
2.
3.
1
2
3
4
5
1.
Bei Aussteifung der Regalzeilen gemäß Abb. der Seiten 27 - 32 sind die Feldlastangaben der Seite
17-25 zutreffend.
When the shelves are stabilised according to the illustrations on pages
17-25 are applicable.
Quand les rayonnages sont renforcés selon les illustrations pages
17-25 sont à appliquer.
Stand 17/11/2005
Stand 17/11/2005
Längsaussteifung mit Diagonalkreuz.
Longitudinal reinforcement with single wire strut.
Raidisseur longitudinal avec croix diagonale.
!
zu
zu
6
7
8
9
10
zu
6
7
8
9
10
Spannschloss:
1. Lose einbauen
2.
2. nach Montage nur
handfest anziehen.
Shackle bolt: 1. insert loosley
2. after which tighteen
assembly only strongly
Ecrou de bolt: 1.Insérer
lachement 2. Aprés lesquel un
assemblage ne serrer que fort
27
Beispiele
!
Examples
Exemples
Erstes Grundregal mit Spannverstrebungen
aufbauen.
1.
Set up first basic rack with reinforcement device.
assemblez le premier rayon de base avec des
dispositifs de serrage.
Angrenzende Anbauregale ohne
Spannverstrebungen aufbauen.
2.
Set up adjoining racks without reinforcement.
assemblez les rayons voisins sans dispositifs
de serrage.
Spannverstrebungen am letzten Anbauregal
beginnend montieren.
3.
Start mounting the reinforcement beginning with
the last rack.
Commencez par mettre le dispositif de serrage sur
le dernier rayon.
1
2
27 - 32
the field loads mentioned on page
27 - 32
les charges de champs de la page
Das Lagersystem
Spannschloß :
1. oben oder 2. unten
Shackle bolt :
1. top or 2. bottom
Ecrou de blocage :
1. en haut ou 2. en bas
