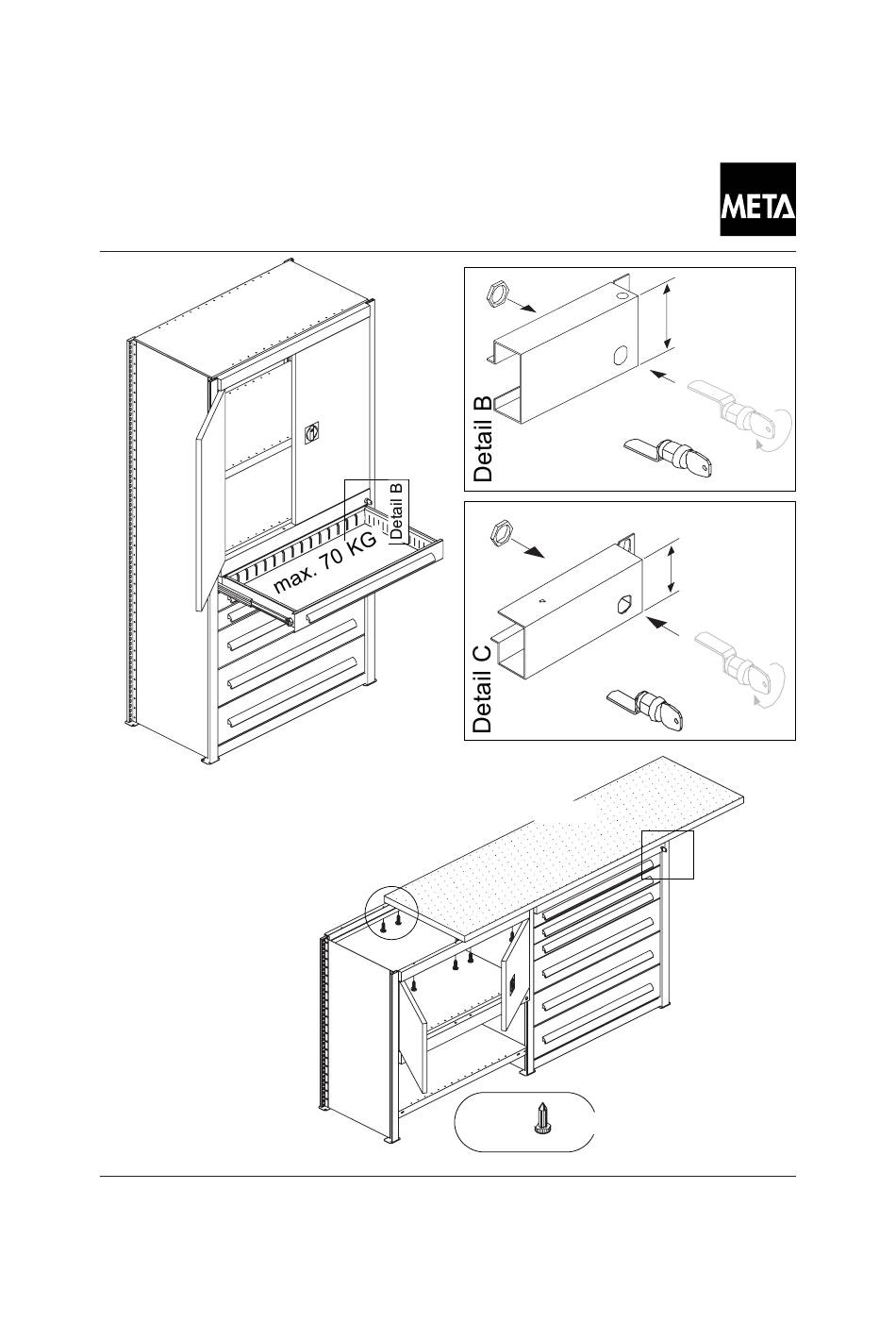

Meta -CLIP 73566 Aufbau- Und Bedienungsanleitung Seite 82

Schubladenblock / Tür /Theke
Drawer unit / Door / work - table
Bloc à tiroirs / Porte / Aramoire à outils
*Traglast bei gleichmäßig verteilter Last.
*Load capacity when loads evenly distributed.
*Charge portante lors d'une charge régulierement
répartie.
Stand 17/11/2005
Stand 17/11/2005
Theken - Abdeckplatte 38 mm
Table coverplate 38 mm
Panneau de étalage 38 mm
Detail D
82
Türriegel 73
Door bar 73
73
barre de porte 73
Einbaustellung
Fitting position
position de Montage
Schließstellung
Closing position
position de serrure
Türriegel 58
Door bar 58
barre de porte 58
58
Einbaustellung
Fitting position
position de Montage
Schließstellung
Closing position
position de serrure
Detail D
B4,8 x 13
Das Lagersystem
Detail C
