Meta -CLIP 73566 Aufbau- Und Bedienungsanleitung Seite 23

Zulässige Feldlasten bei Aussteifung durch Spannverstrebung oder
Rückwände
Permissible field loads by stabilising surpports or rear panels
Charges de champs admissibles, entretoises de tension, panneaux arrières à clips
System: Regaltiefen : 300 - 800mm , Aufstellung mind. 3 Felder
Belastung gleichmäßig über das Regal verteilt
Fußverdübelung bei unterstem Fachbodenabstand > 600mm bzw. bei einem
Seiten/Höhenverhältnis H:T > 5:1
Rack depths : 300 - 800mm , at least 3 bays. Load evenly distributed over the rack
Dowelled legs in case lowest shelf gap > 600mm or in case of a side/height ratio of H:D > 5:1
Profondeur des rayons : 300 - 800mm, montage minimal : 3 alvéoles, Charge répartie
uniformément sur l'ensemble des rayons. Goujonnage des pieds à une distance étagères au
bas de > 600mm ou un rapport côté/hauteur H:T > 5:1.

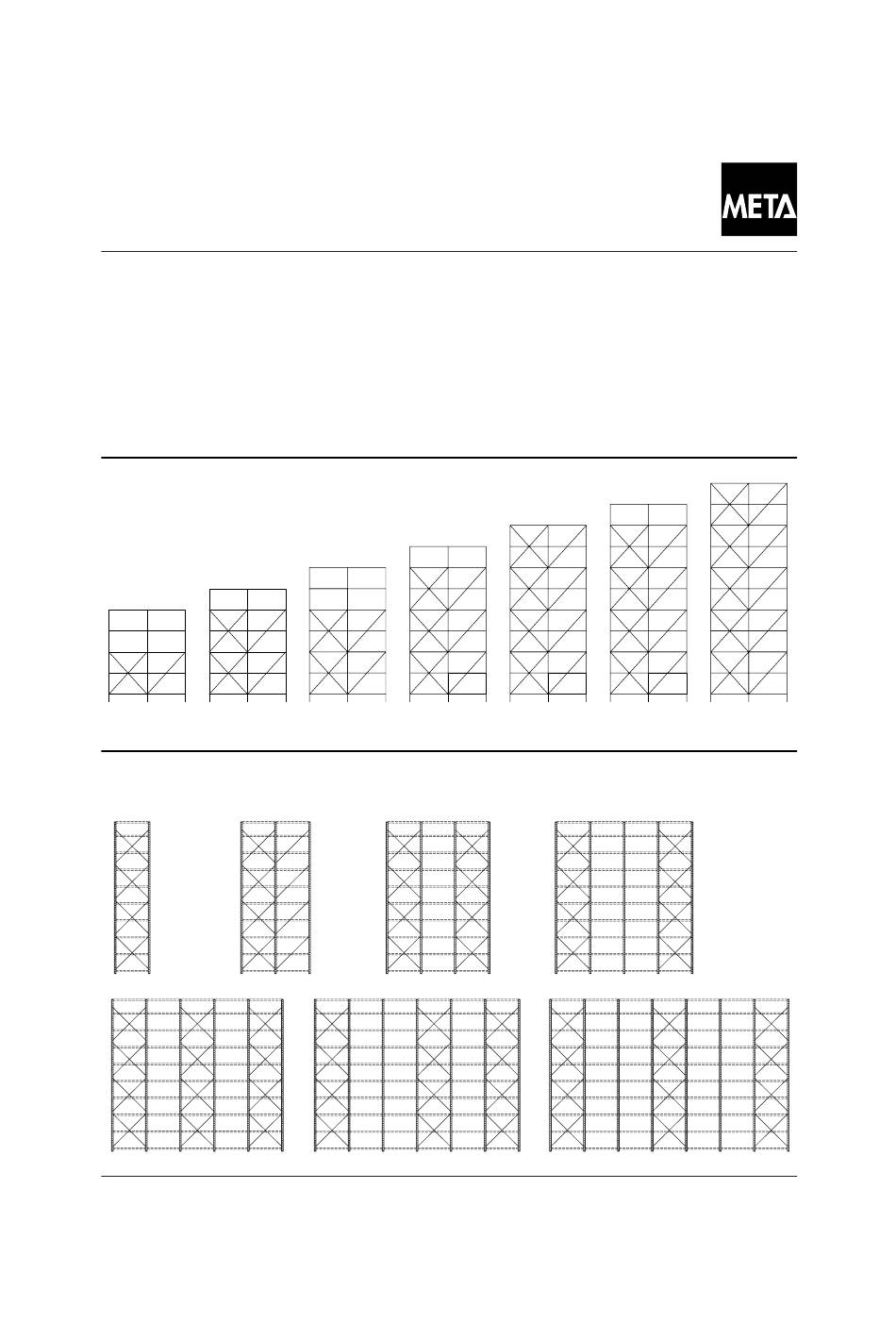

Systematik der Verbandsanordnung
Rack layout / Systématique de l'agencement de l'assemblage
GR AR
GR AR
2,0m Regal
2,5m Regal
2,2m Regal
Systematik der Verbandsanordnung
Rack layout / Systématique de l'agencement de
l'assemblage
1 Feld 2 Feld
5 Feld
Stand 17/11/2005
Stand 17/11/2005
GR AR
GR AR
3,0m Regal 3,5m Regal
Alternative: Die hier abgebildete Verbandsystematik,
sind ab einer Höhe von 3000mm aufzubauen,
maximal 2 verbandsfreie Zwischenfelder.
3 Feld
6 Feld
23
GR AR
GR AR
4,0m Regal 4,5m Regal
4,2m Regal
4 Feld
7 Feld
Das Lagersystem
GR AR
5,0m Regal
