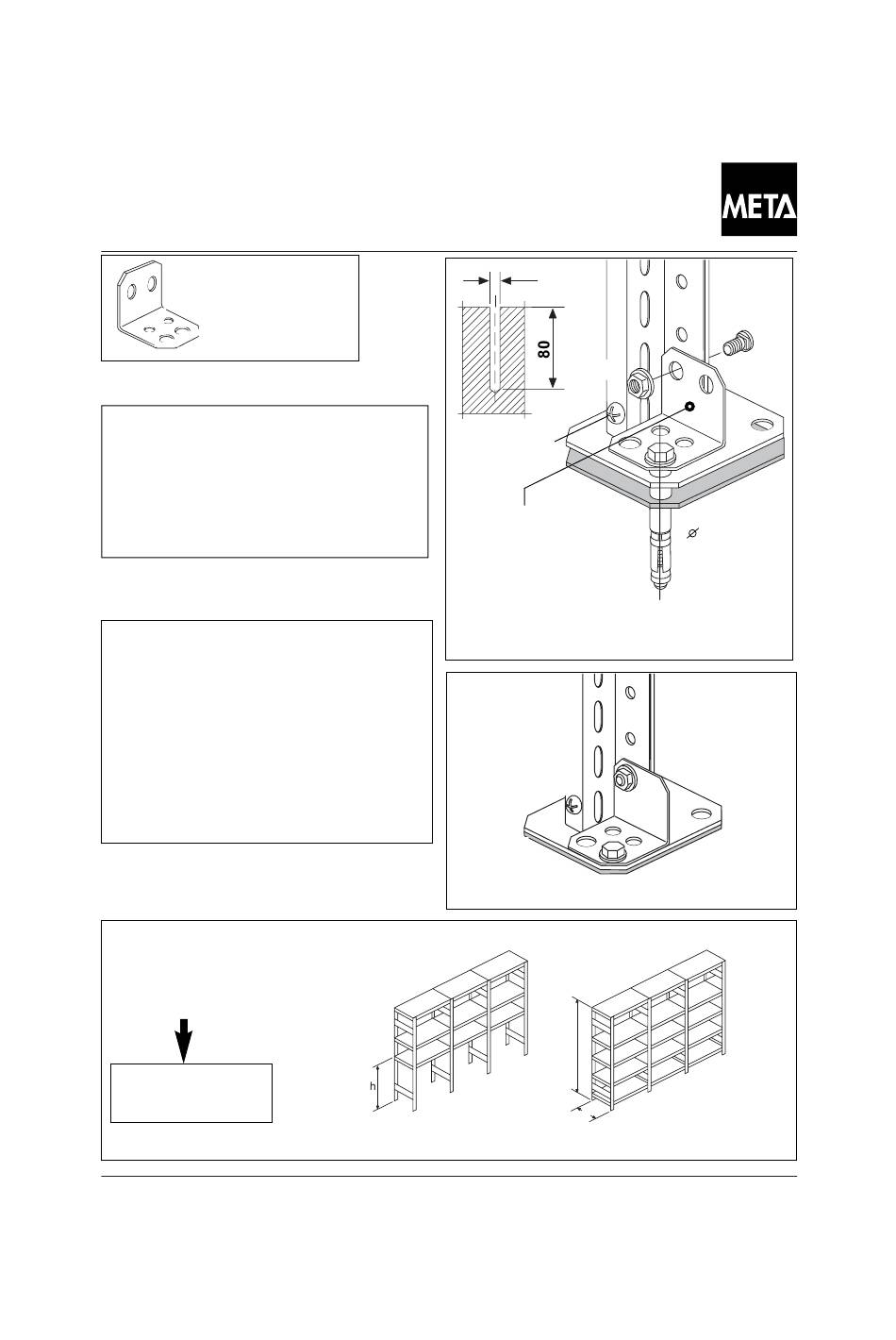

Fußverdübelung / Seitenkräfte
Foot dowelling / lateral pressure
Fixation des pieds par chevilles / pression latérale
Winkel für
Fußverdübelung
Foot dowelling
angle bracket
Equerre pour fixation
des pieds par chevilles
Bei auftretenden Seitenkräften Hz ≥ 5 kg
und Leiteranlegung,
Zusatzwinkel vorsehen.
In case of lateral pressure Hz ≥ 5 kg use
additional angles
En cas de pression latérale untiliser des
équerres additionnelles
Aus Sicherheitsgründen müssen Regale
mit einem Höhen - Tiefenverhältnis
≥ 5 : 1 gegen Kippen gesichert werden.
For safety reasons , it is essential to anchor
shelf units with a height-to-depth ratio of ≥ 5 :
1 to prevent them toppling over.
Pour des raisons de sécurité , les rayon dont le
rapport hauteur / profondeur est ≥ 5 : 1
doivent étre sécurisés contre un basculement.
Fußverdübelung wenn :
Foot dowelling if :
Fixation des pieds par
chevilles quand :
H : T ≥ 5 : 1
h : ≥ 600 mm
Leiteranlegung bis H = max.3000mm
Stand 17/11/2005
Stand 17/11/2005
∅ 10
M6
B 4,8 x 13
Winkel : Einsatz nur
bei Seitenkräften
angle : only to be used in
case of lateral pressure
équerre : utiliser unique-
ment en case de pression
latérale
H
T
53
Das Lagersystem
M6 x 10
10 / M6
