Inhaltszusammenfassung für Beckhoff CB6464

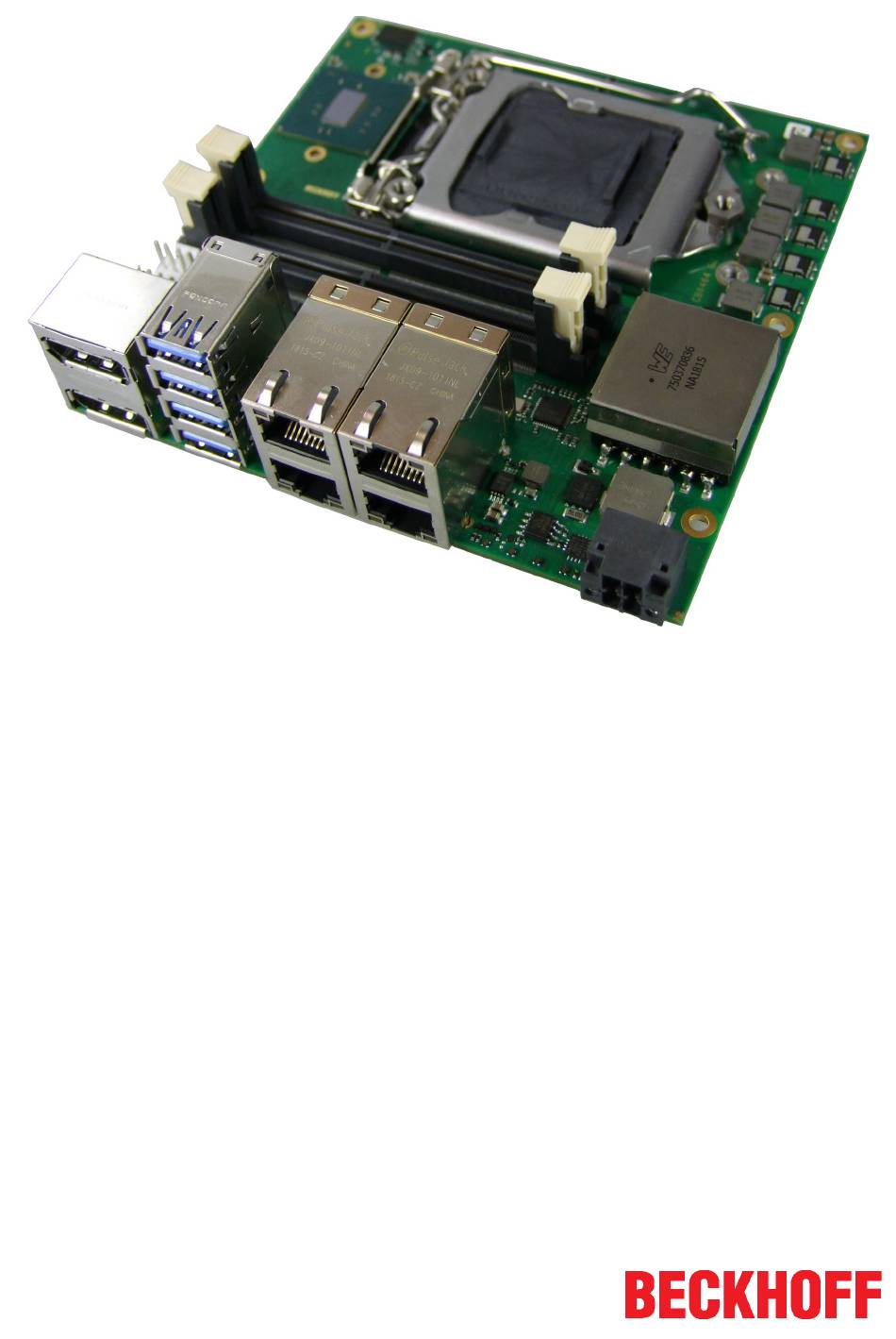

- Seite 1 Handbuch für Computerboard CB6464 Version: Datum: 02.04.2019...
-
Seite 3: Inhaltsverzeichnis
9 BIOS ................................ 34 Main .............................. 34 Advanced Menu.......................... 35 Platform Misc Configuration ...................... 36 CPU Configuration........................... 37 CPU-Power Management Control .................... 38 Intel Ethernet Connection ........................ 38 NIC Configuration .......................... 39 Driver Health............................ 39 Intel Gigabit ............................. 39 9.10 Trusted Computing .......................... 40 9.11 Hardware Monitor .......................... 40 CB6464 Version: 0.3... - Seite 4 10.1 Leiterplatte: Bohrungen ........................ 63 10.2 Leiterplatte: Pin-1-Abstände ...................... 64 10.3 Leiterplatte: Abmessungen ...................... 64 11 Technische Daten ............................ 65 11.1 Elektrische Daten .......................... 65 11.2 Umgebungsbedingungen ........................ 65 11.3 Thermische Spezifikationen ...................... 66 12 Support und Service.......................... 67 12.1 Beckhoff-Support .......................... 67 12.2 Beckhoff-Service .......................... 67 12.3 Beckhoff-Firmenzentrale ......................... 67 Version: 0.3 CB6464...
- Seite 5 Inhaltsverzeichnis 13 Anhang I: Post-Codes .......................... 68 14 Anhang II: Ressourcen.......................... 69 14.1 Interrupt ............................ 69 14.2 PCI-Devices............................. 70 14.3 SMB-Devices ........................... 71 CB6464 Version: 0.3...
- Seite 6 Inhaltsverzeichnis Version: 0.3 CB6464...
-
Seite 7: Ausgabestände Der Dokumentation
Ausgabestände der Dokumentation Ausgabestände der Dokumentation Version Änderungen Vorläufige Version Vorläufige Version, Änderung der Lüfterstecker von 3- auf 4-polig, UPS-OCT, UPS-OCT- LED eingefügt, Grafiken für LED’s geändert, mechnische Zeichnungen aktualisiert Schnittstellenzuordnung angepasst CB6464 Version: 0.3... -
Seite 8: Hinweise Zur Dokumentation
EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 9: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 10: Übersicht
Es stehen zwei Varianten zur Verfügung, wobei Variante 1 mit einem Q170-Chipsatz und Variante 2 mit einem H110-Chipsatz bestückt ist. Intern verfügen beide Varianten des CB6464 über zwei M.2 (B) Sockel (2280), Variante 1 verfügt zusätzlich über einen BAseCon140-Stecker. Über die internen Steckverbinder werden in Abhängigkeit vom verwendeten Chipsatz verschiedene Signale herausgeführt, die im jeweiligen Kapitel aufgelistet sind. -
Seite 11: Featureliste
Übersicht Featureliste CB6464 120 x 120-Board Intel® Core™ i3 / Core™ i5 / Core™ i7 Intel® Pentium® Intel® Celeron® Speicher 2x SO-DIMM260 1.2 V DDR4-2133 Maximaler Speicherausbau 32 GB I/O Frontpanel 2x DisplayPort++(Anschluß eines HDMI-Adapters für ein HDMI-Signal möglich.) 4x GB LAN 4x USB3.0... -
Seite 12: Spezifikationen Und Dokumente
• i210 Datasheet • www.intel.com • SMSC®-Chipbeschreibung • SCH3114 Datasheet (NDA erforderlich) • www.smsc.com • American Megatrends® • Aptio™ Text Setup Environment (TSE) User Manual • www.ami.com • American Megatrends® • Aptio™ 4.x Status Codes • www.ami.com Version: 0.3 CB6464... -
Seite 13: Detaillierte Beschreibung
M.2-Karten können einfach und unkompliziert eingesetzt werden, indem sie in den Slot gesteckt und mit einer Befestigungsschraube fixiert werden. Der M.2-Sockel des CB6464 unterstützt Key B. Je nach verwendetem Chipsatz werden unterschiedliche Signale unterstützt. Die Tabelle im Kapitel M.2 führt alle unterstützten Schnittstellen in Abhängigkeit vom verwendeten Chipsatz auf. -
Seite 14: Externe Anschlüsse
Die verwendeten Kabel müssen für die meisten Schnittstellen bestimmten Anforderungen genügen. Für eine zuverlässige USB-2.0-Verbindung sind beispielsweise verdrillte und geschirmte Kabel not- wendig. Einschränkungen bei der maximalen Kabellänge sind auch nicht selten. Sämtliche dieser schnittstellenspezifischen Erfordernisse sind den jeweiligen Spezifikationen zu entnehmen und ent- sprechend zu beachten. Version: 0.3 CB6464... -
Seite 15: Connector Map
Externe Anschlüsse Connector Map In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB6464-Boards zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss nachgelesen werden können. -
Seite 16: Schnittstellenliste
Intern: BAseCon140 (nur mit Q170) [} 24] P500/501 Intern: FAN [} 28] BT1200* Batterie Intern: Batterie [} 29] *nicht abgebildet (siehe Unterseite des Boards) Die Zahlen in den Klammern entsprechen der Beschriftung der externen Schnittstellen auf dem Ge- häuse der Frontseite des Industrie-PC. Version: 0.3 CB6464... -
Seite 17: Frontpanel: Stromversorgung (X101)
UPS-OCT (One Cable Technology) realisiert werden, d.h. dass über dieses Kabel auch das Signal für die USV an das Board übertragen wird. Abb. 3: CB6464 Vin 90°-Stecker Da es sich um einen 90°-Stecker handelt, orientiert sich das Steckersymbol in der Abbildung an dem, was man sieht, wenn man seitlich (anstatt von oben) auf das Board schaut. -
Seite 18: Frontpanel: Lan 1 - 4 (X102 - X105)
EtherCAT geeignet. Der im Chipsatz integrierte Ethernet-Port ist in der Regel für Real-Time-Ethernet-Anwendungen mit Zyklus-Zeiten > 1ms (ohne Distributed-Clocks) geeignet. Abb. 4: CB6464 LAN 90°-Stecker Da es sich um einen 90°-Stecker handelt, orientiert sich das Steckersymbol in der Abbildung an dem, was man sieht, wenn man seitlich (anstatt von oben) auf das Board schaut. -
Seite 19: Frontpanel: Usb 3.0 A - D (X106 - X109)
Externe Anschlüsse Frontpanel: USB 3.0 A - D (X106 - X109) Das CB6464 stellt vier USB3.0-Anschlüsse zur Verfügung, die als Kombistecker mit 4 Steckern realisiert sind. Die USB-Kanäle unterstützen die USB-Spezifikation 3.0. Durch das BIOS können alle notwendigen Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und Tastatur“... -
Seite 20: Frontpanel: Displayport (X110, X111)
Die Schnittstelle stellt zusätzlich HDMI/DVI-Signale zur Verfügung, die mit Hilfe eines Adapters genutzt werden können. Bitte wenden Sie sich an Ihren Distributor bezüglich passender Adapter. Abb. 6: CB6464 Display Port 90°-Stecker Da es sich um einen 90°-Stecker handelt, orientiert sich das Steckersymbol in der Abbildung an dem, was man sieht, wenn man seitlich (anstatt von oben) auf das Board schaut. -
Seite 21: Interne Anschlüsse
Interne Anschlüsse Interne Anschlüsse Intern: M.2 Das CB6464 ist mit zwei M.2-Sockeln ausgestattet, auf die jeweils eine M.2-2280-Karte (Key B) gesteckt werden kann. Je nach Chipsatzbestückung werden über die Sockel verschiedene Signale herausgeführt (siehe Tabelle). Q170 H110 2x USB 3.0 (1x pro Sockel) 2x USB 2.0 (1x pro Sockel) - Seite 22 REFCLK (nicht herausgeführt) Clock + Masse (nicht herausgeführt) (nicht herausgeführt) ANTCTL0 COEX3 (nicht herausgeführt) (nicht herausgeführt) ANTCTL1 COEX2 (nicht herausgeführt) (nicht herausgeführt) ANTCTL2 COEX1 (nicht herausgeführt) (nicht herausgeführt) ANTCTL3 SIM DETECT (nicht herausgeführt) Powergood RESET# SUSCLK Systemclock Version: 0.3 CB6464...
- Seite 23 Interne Anschlüsse Konfigurationspin CFG1 3.3 V Standby-Versorgungs- spannung S3,3 V Masse 3.3 V Standby-Versorgungs- spannung S3,3 V Masse 3.3V Standby-Versorgungs- spannung S3,3V Konfigurationspin CFG2 CB6464 Version: 0.3...
-
Seite 24: Intern: Basecon140 (Nur Mit Q170)
In Verbindung mit dem Q170-Chipsatz ermöglicht der BAseCon140-Stecker die flexible Erweiterung der IOFunktionen des CB6464. Er stellt bis zu 8 PCIe-Lanes zur Verfügung, von denen maximal 4 mit SATA2.0 (3G) und maximal 4 mit PCIe-Leitungen, sowie maximal 4 PCIe-Leitungen mit maximal 4 USB3.0-Leitungen gemultiplext sein können (siehe Tabelle). - Seite 25 SMBus Daten SMBus Alert active SMB-Alert# 1Wire 1-Wire PCIe Clock Enable PCKE5/OC4# PCKE6#/ PCIe Lane 6 Clock Lane 5 Enable 6 - OC3# PCIe Clock Enable PCKE7/OC2# PCKE8#/ USB Overcurrent Lane 7 active low OC1# Masse Masse CB6464 Version: 0.3...
- Seite 26 PE8 RX PCIe Lane 8 Transmit PE8-TX#/ USB3-1 RX#/ PCIe Lane 8 Receive USB3-1-TX# PE8 RX# Masse Masse SATA GP1 GPIO1/ SATAGP2/ SATA GP 2 SATAGP1 GPIO2 SATA GP3 GPIO3/ USB-CC2/ SATA GP4 SATAGP3/ SATAGP4/ USBC-CC1 GPIO4 Version: 0.3 CB6464...
- Seite 27 DisplayPort Lane 0 + DPL0 DPL1 DisplayPort Lane 1+ DisplayPort Lane 0 - DPL0# DPL1# DisplayPort Lane 1 - Masse Masse DisplayPort Lane 2+ DPL2 DPL3 DisplayPort 3 + DisplayPort Lane 2 - DPL2# DPL3# DisplayPort 3 - CB6464 Version: 0.3...
-
Seite 28: Intern: Fan
Die Baugruppe verfügt über zwei 4-polige Lüfteranschlüsse. Diese ermöglichen es, Lüfter mit einer Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Ein Signal für die Überwachung der Lüfterdrehzahl ist ebenfalls jeweils vorhanden. Abb. 9: CB6464 FAN Pinbelegung Lüfterstecker: Signal Beschreibung... -
Seite 29: Intern: Batterie
Alle technischen Maßnahmen für UL-Konformität sind bereits auf dem Board integriert. Für den Anschluss einer RTC-Batterie sind dementsprechend keine zusätzlichen Maßnah- men erforderlich, die Batterie muss direkt angeschlossen werden. Abb. 10: CB6464 Bat Gleichlauf der RTC Der Quarz der RTC reagiert auf Temperaturschwankungen. Darum ist ein korrekter Gleichlauf der RTC nur mit geeigneter und ausreichender Kühlung möglich! -
Seite 30: Led's
LED's LED's LED: Powercontroller Auf dem Board befindet sich eine RGB-LED, mit der über Farben und Blinkintervalle Statusmeldungen des Powercontrollers ausgegeben werden. Abb. 11: CB6464 PWRCTRL-LED Farbe Intervall Bedeutung Keine Dauerhaft Fehlerhafter Systemzustand Weiß Dauerhaft Powerfail Cyan Dauerhaft Reserviert Magenta Dauerhaft... -
Seite 31: Led: Sata
LED's LED: SATA Eine weitere RGB-LED zeigt die Festplattenaktivität an. Abb. 12: CB6464 SATA-LED Farbe Intervall Bedeutung Blinkend Aktivität (Zugriff) CB6464 Version: 0.3... -
Seite 32: Led: Twincat
LED's LED: TwinCAT Abb. 13: CB6464 TwinCAT-LED Farbe Intervall Bedeutung Grün Dauerhaft TwinCAT Run Mode Blau Dauerhaft TwinCAT Config Mode Dauerhaft TwinCAT Stop Anpassung der Statuscodes Es ist möglich, die Statuscodes anzupassen (z.B. als TwinCAT-LED). Dazu können die Systemfar- ben mithilfe eines SMB-Kommandos verändert werden. Diese Änderung bleibt bis zum nächsten Neustart bzw. -
Seite 33: Led: Ups-Oct
LED's LED: UPS-OCT Auf dem Board befindet sich eine RGB-LED, mit der über Farben und Blinkintervalle die Übertragungsqualität der UPS-OCT-Signale angezeigt werden. Abb. 14: CB6464 UPS-OCT-LED Farbe Intervall Bedeutung Keine Dauerhaft Kein UPS-OCT verbunden Blau Blinkend Bootloader aktiv Gelb Dauerhaft Mittlere Signalqualität Grün... -
Seite 34: Bios
Total Memory Keine Memory Frequency Keine System Date Hier kann das Systemdatum geändert werden. System Time Hier kann die Systemzeit geändert werden. PCH Typ Q170 / H110 (je nach Hardware Variante: V1 → Q170 V2 → H110) Version: 0.3 CB6464... -
Seite 35: Advanced Menu
Untermenü siehe: CSM Configuration [} 44] NVME Configuration Untermenü siehe: NVMe Configuration [} 45] USB Configuration Untermenü siehe: USB Configuration [} 45] SATA and RST Configuration Untermenü siehe: SATA und RST Configuration [} 46] AMT Configuration Untermenü siehe: AMT Configuration [} 48] CB6464 Version: 0.3... -
Seite 36: Platform Misc Configuration
Wake system from S5 Disabled / Enabled ACPI Debug Disabled / Enabled Low Power S0 Idle Capability Disabled / Enabled Lpit Recidency Counter SLP S0 / C10 PCI Delay Optimization Disabled / Enabled ZpODD Support Disabled / Enabled Version: 0.3 CB6464... -
Seite 37: Cpu Configuration
Disabled / Enabled Disabled / Enabled Intel Trusted Execution Technology Disabled / Enabled Alias Check Request Disabled / Enabled DPR Memory Size (MB) 0..255 Reset AUX Content Disabled / Enabled CPU-Power Managemant Control Untermenü: siehe CPU-Power Management Control [} 38] CB6464 Version: 0.3... -
Seite 38: Cpu-Power Management Control
Optionen Port Configuration NIC Configuration Untermenü: siehe NIC Configuration [} 39] Blink LEDs Port Configuration Information UEFI Driver Keine Adapter PBA Keine Chip Type Keine PCI DEcice ID Keine PCI Address Keine Link Status Keine MAC Address Keine Version: 0.3 CB6464... -
Seite 39: Nic Configuration
Auto Negotiated / 10 Mbps Half / 10 Mbps Full / 100 Mbps Half / 100 Mbps Full Wake On LAN Disabled / Enabled Driver Health Bios-Eintrag Intel® Gigabit 0.0.16 Untermenü siehe: Intel Gigabit [} 39] Intel Gigabit Bios-Eintrag Optionen Controller (xxx) Keine CB6464 Version: 0.3... -
Seite 40: Trusted Computing
Disable / Enable 9.11 Hardware Monitor Bios-Eintrag Optionen PC Health Status CPU dig. Keine 1.00V Keine VCCCORE Keine Keine Keine Memory VD Keine 3.3V Keine Fan 1 Keine Fan 2 Keine MB Temp Keine Memory Temp Keine PwCtrlTemp Keine Version: 0.3 CB6464... -
Seite 41: Pci Subsystem Settings
Disabled / 1 M / 2 M / 4 M / 8 M / 16 M / 32 M / 64 M / 128 M PFMMIO 32 bit Resources Padding Disabled / 1 M / 2 M / 4 M / 8 M / 16 M / 32 M / 64 M / 128 M CB6464 Version: 0.3... -
Seite 42: Network Stack Configuration
Ipv4 PXE Support Disabled / Enabled Ipv4 http Support Disabled / Enabled Ipv6 PXE Support Disabled / Enabled IPV6 http Support Disabled / Enabled IP6 Configuration Automatic / Manual PXE boot wait time 0..5 Media detect count 0..50 Version: 0.3 CB6464... -
Seite 43: Power Controller Options
Disabled / 45 / 60 / ../255 Seconds 1-second Uninteruruptable Power Supply (SUPS) SUPS Disabled / Enabled Hold USB Disabled / Enabled Delay 0..255 SUPS Firmware Version Keine Current Power Source Keine Battery Load Level Keine Powerfail Counter Keine CB6464 Version: 0.3... -
Seite 44: Csm Configuration
Option ROM execution Network Do not launch / UEFI / Legacy Storage Do not launch / UEFI / Legacy Video Do not launch / UEFI / Legacy Other PCI devices Do not launch / UEFI / Legacy Version: 0.3 CB6464... -
Seite 45: Nvme Configuration
Port 60/64 Emulation Disabled / Enabled USB hardware delays and time-outs USB transfer time-out 1 / 5 / 10 / 20 sec Device reset time-out 10 / 20 / 30 / 40 sec Device power-up delay Auto/ Manual CB6464 Version: 0.3... -
Seite 46: Sata Und Rst Configuration
Disabled / Enabled Cinfigured as eSATA Keine Spin Up Device Disabled / Enabled Topology Unknown / ISATA / Direct Connect / FLEX / M2 SATA Port X Dev Slp Disabled / Enabled DITO Configuration Disabled / Enabled Version: 0.3 CB6464... -
Seite 47: Software Feature Mask Configuration
Enabled / Disabled IRRT Only on eSATA Enabled / Disabled Smart Response Technology Enabled / Disabled OROM UI Normal Delay 2 secs / 4 secs / 6 secs / 8 secs RTS Force Form Enabled / Disabled CB6464 Version: 0.3... -
Seite 48: Amt Configuration
Untermenü siehe: Secure Erase Configuration [} 49] OEM Flags Settings Untermenü siehe: OEM Flags Settings [} 50] MEBx Resolution Settings Untermenü siehe: MEBx Resolution Settings [} 51] 9.22 CIRA Configuration Bios-Eintrag Optionen Activate Remote Assistance Process Disabled / Enabled CIRA Timeout 0..255 Version: 0.3 CB6464... -
Seite 49: Asf Configuration
ASF Configuration Bios-Eintrag Optionen PEt Progress Disabled / Enabled WatchDog Disabled / Enabled OS Timer 0..65535 BIOS Timer 0..65535 9.24 Secure Erase Configuration Bios-Eintrag Optionen Secure Erase Mode Simulated / Real Force Secure Erase Disabled / Enabled CB6464 Version: 0.3... -
Seite 50: Oem Flags Settings
OEM Flags Settings Bios-Eintrag Optionen MBEx hotkey pressed Disabled / Enabled MBEx Selection Screen Disabled / Enabled Hide Unconfigure ME Confirmation Disabled / Enabled Prompt MBEx OEM Debug Menu Enable Disabled / Enabled Unconfigure ME Disabled / Enabled Version: 0.3 CB6464... -
Seite 51: Mebx Resolution Settings
Auto / 80x25 / 100 x 31 Graphics Mode Resolution Auto / 640x 480 / 800x600 / 1024 x 768 9.27 Chipset Setup-Eintrag Optionen System Agent (SA) Configuration Untermenü siehe: System Agent (SA) Configuration [} 52] PCH-IO Configuration Untermenü siehe: PCH-IO Configuration [} 55] CB6464 Version: 0.3... -
Seite 52: System Agent (Sa) Configuration
VT-d Keine Graphics Configuration Untermenü siehe: Graphics Configuration [} 53] (PEG-Port X assignemt) Keine VT-d Disabled / Enabled Chap Device Disabled / Enabled Thermal Device Disabled / Enabled GMM Device Disabled / Enabled CRID Support Disabled / Enabled Version: 0.3 CB6464... -
Seite 53: Graphics Configuration
PAVP Enable Enabled / Disabled Cdynmax Clamping Enable Enabled / Disabled Cd Clock Frequency 337.5 Mhz / 450 Mhz / 540 Mhz / 675 Mhz IUER Button Enable Disabled / Enabled LCD Control Untermenü siehe: LCD Control [} 54] CB6464 Version: 0.3... -
Seite 54: External Gfx Card Primary Display Configuration
2048x1536 LVDS / 1366x768 LVDS Panel Scaling Auto / Off / Force Scaling Backlight Control PWM Inverted / PWM Normal Active LFP Noe DP / eDP Port-A Panel Color Depth 18 Bit / 24 Bit Backlight Brightness 0..255 Version: 0.3 CB6464... -
Seite 55: Pch-Io Configuration
Second LAN Controller Enabled / Disabled Third LAN Controller Enabled / Disabled Forth LAN Controller Enabled / Disabled M.2-Slot X Keine CLKRUN#logic Enabled / Disabled State After G3 S0 State / S5 State Compatible Revision ID Enabled / Disabled CB6464 Version: 0.3... -
Seite 56: Pci Express Configuration
Untermenü siehe: PCI Express Gen3 Eq Lanes [} 56] PCI Express Root Port X Untermenü siehe: PCI Express Root Port X [} 57] [PCIE Port assignments] Keine 9.34 PCI Express Gen3 Eq Lanes Bios-Eintrag Optionen PCIEX Cm 0..63 PCIEX Cp 0..63 Version: 0.3 CB6464... -
Seite 57: Pci Express Root Port X
Disabled / Manual / Auto Snoop Latency Value 0..1023 Snoop Latency Multipler 1 ns / 32 ns / 1024 ns / 32768 ns / 1048576 ns / 33554432 ns Non Snoop Latency Override Disabled / Manual / Auto CB6464 Version: 0.3... -
Seite 58: Extra Options
Reserved Memory Alignment 1..31 Prefetchable Menmory Alignment 1..31 9.37 USB Configuration Bios-Eintrag Optionen USB Configuration XHCI Diable Comliance Mode False / True USB Port Disable Override Disabled / Select Per-Pin USB SS Physical Connector #X Disabled / Enabled Version: 0.3 CB6464... -
Seite 59: Hd Audio Configuration
Disabled / Enabled / Auto 9.39 Security Setup-Eintrag Optionen Password Description Minimum length Keine Maximum length Keine Administrator Password Hier kann ein Administrator-Passwort gesetzt werden. User Mode Enabled / Disabled Secure Boot Untermenü siehe: Secure Boot [} 60] CB6464 Version: 0.3... -
Seite 60: Secure Boot
Eingabetaste drücken Enroll Efi Image Eingabetaste drücken Save all Secure Boot variables Eingabetaste drücken PlatformKey(PK) Eingabetaste drücken Key Exchange Keys Eingabetaste drücken Authorized Signatures Eingabetaste drücken Forbidden Signatures Eingabetaste drücken Authorized TimeStamps Eingabetaste drücken OsRecovery Signatures Eingabetaste drücken Version: 0.3 CB6464... -
Seite 61: Boot
Boot mode select Legacy / UEFI / Dual Fixed Boot Order Priorities Boot Option #1-19 Hier kann die Reihenfolge der zu verwendenden Bootmedien gesetzt werden. Advanced Fixed Boot Order Untermenü siehe: Fixed Boot Order Parameters [} 62] Parameters CB6464 Version: 0.3... -
Seite 62: Fixed Boot Order Parameters
Save & Exit Bios-Eintrag Optionen Save Changes and Reset Discard Changes and Reset Eingabetaste drücken Restore Optimized Defaults Eingabetaste drücken Boot Override IBA CL slot 00FE v0110 Eingabetaste drücken Launch EFI Shell from filesystem Eingabetaste drücken device Version: 0.3 CB6464... -
Seite 63: Mechanische Zeichnungen
Mechanische Zeichnungen Mechanische Zeichnungen Maßangaben Alle Maßangaben sind in mil (1 mil = 0,0254 mm). Angaben in eckigen Klammern sind in mm. 10.1 Leiterplatte: Bohrungen Abb. 15: MZ MH CB6464_G3 CB6464 Version: 0.3... -
Seite 64: Leiterplatte: Pin-1-Abstände
Mechanische Zeichnungen 10.2 Leiterplatte: Pin-1-Abstände Abb. 16: MZ Pin1 CB6464_G3 10.3 Leiterplatte: Abmessungen Version: 0.3 CB6464... -
Seite 65: Technische Daten
5 bis 9 Hz, 3,5 mm Amplitude 9 bis 500 Hz, 10 m/s², für verpackte Boards Hinweis zu Stoß- und Vibrationsfestigkeit Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühl- körper, Speicherriegel, Verkabelungen usw. CB6464 Version: 0.3... -
Seite 66: Thermische Spezifikationen
Es liegt im Verantwortungsbereich des Endkunden, dass die Die-Temperatur des Prozessors 100 °C nicht überschreitet! Eine dauerhafte Überhitzung kann das Board zerstören! Für den Fall, dass die Temperatur 100 °C überschreitet, muss die Umgebungstemperatur reduziert werden. Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. Version: 0.3 CB6464... -
Seite 67: Support Und Service
Support und Service Support und Service 12.1 Beckhoff-Support Der Beckhoff-Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support • Planung, Programmierung und Inbetriebnahme komplexer Automatisierungssysteme •... -
Seite 68: Anhang I: Post-Codes
Hilfe eines geeigneten Lesegerätes (POST-Code-Karte) ausgegeben werden können. Die Bedeutung der POST-Codes wird in dem Dokument „Aptio™ 5.x Status Codes“ von American Megatrends® erläutert, das auf der Webseite http://www.ami.com erhältlich ist. Zusätzlich werden die folgenden OEM-POST-Codes ausgegeben: Code Beschreibung BIOS-API gestartet PCA9535 gestartet PWRCTRL-Firmware gestartet Version: 0.3 CB6464... -
Seite 69: Anhang Ii: Ressourcen
Die verwendeten Ressourcen sind abhängig von der Setup-Einstellung. Die aufgeführten Interrupts und deren Benutzung sind durch die AT-Kompatibilität gegeben. Wenn Interrupts exklusiv auf der ISA-Seite zur Verfügung stehen müssen, sind diese durch das BIOS-Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. CB6464 Version: 0.3... -
Seite 70: Pci-Devices
PCI Bridge (0-2) x1 (x1) IDA114 PCI Bridge (0-3) x1 (x1) IDA115 ISA Bridge IDA143 Memory Controller IDA121 SMBus Controller IDA123 Ethernet Controller ID15B7 Ethernet Controller x1 (x1) ID1531 Ethernet Controller x1 (x1) ID1531 Ethernet Controller x1 (x1) ID1531 Version: 0.3 CB6464... -
Seite 71: Smb-Devices
34-35 API-Zugriff auf Netzteil 36-39 Reserviert 5C-5D NCT7491 60-6F Reserviert für DDR4 70-73 POST-Code Output 88-89 Vom BIOS definierte Slave-Adresse 92-93 I210 default A0-A7 Reserviert für DDR4 B0-B3 Power-Controller (Zugriff über BIOS-API) B8-BB Power-Controller (Zugriff über BIOS-API) CB6464 Version: 0.3...
