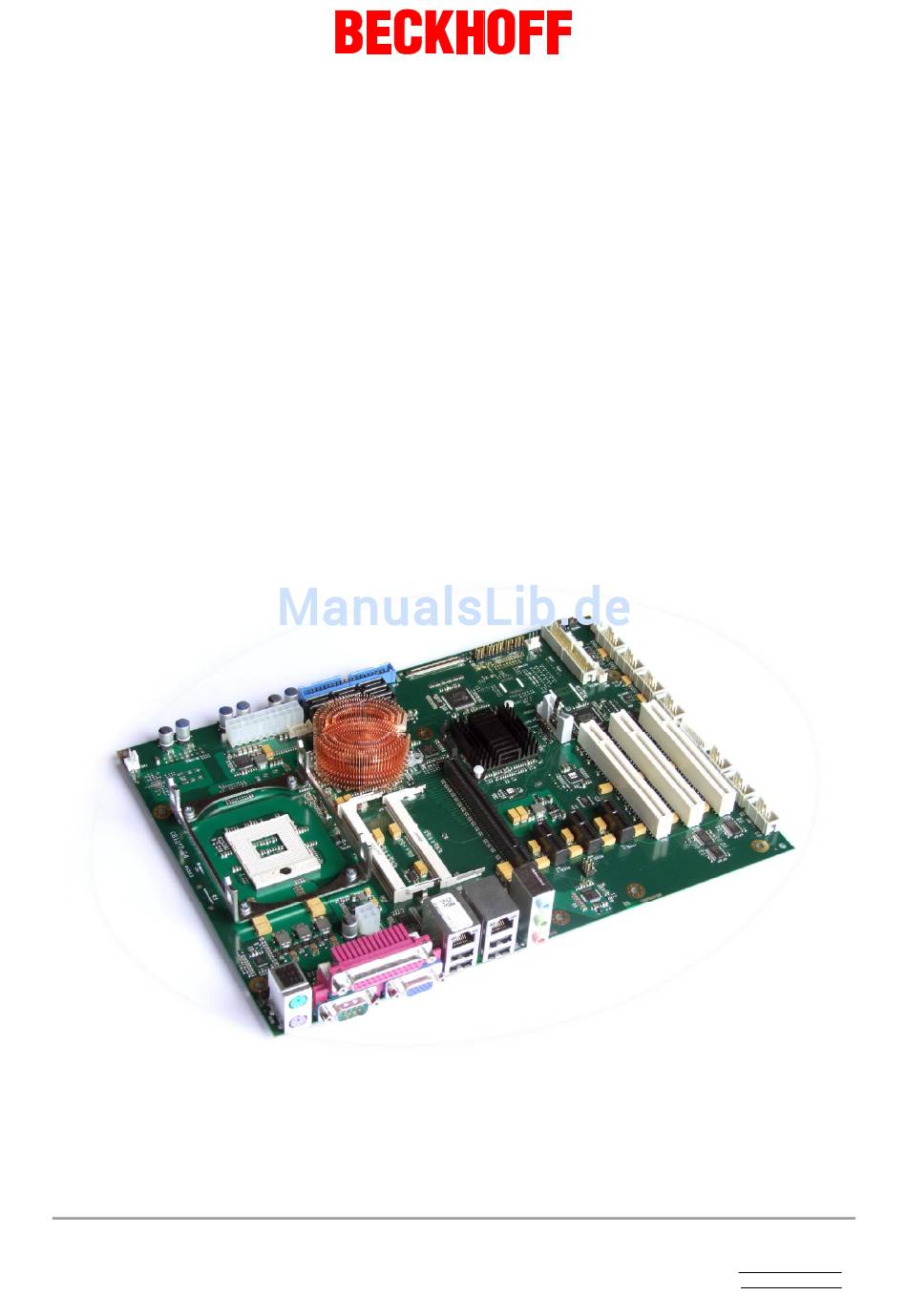

- Seite 1 CB1052 Handbuch Version 0.1 ATX-Stromversorgung Beckhoff Automation GmbH Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
-
Seite 3: Inhaltsverzeichnis
3.4.8 PCI-Express Schnittstellen (x1) ..................39 3.4.9 PCI-Express Schnittstellen (x16) ..................40 3.4.10 SMB/I2C .......................... 43 3.4.11 Lüfteranschlüsse ......................44 Jumper-Einstellungen......................45 3.5.1 Clear CMOS........................45 3.5.2 Jumper: Keyboard Power (KBPWR) ................. 46 Beckhoff New Automation Technology CB1052 Seite 3... - Seite 4 Support und Service ........................80 Beckhoff-Support........................80 Beckhoff-Service ........................80 Beckhoff-Firmenzentrale....................... 80 Anhang: Post-Codes........................81 Anhang: Ressourcen ........................84 IO-Bereich ..........................84 Memory-Bereich ........................84 Interrupt............................ 84 PCI-Devices ..........................85 Ressourcen: SMB-Devices ....................... 85 Seite 4 Beckhoff New Automation Technology CB1052...
-
Seite 5: Änderungsindex
0 Änderungsindex Version Änderungen erste Vorabversion INWEIS Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Beckhoff New Automation Technology CB1052 Seite 5... -
Seite 6: Einleitende Hinweise
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. 1.1.2 Copyright © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Seite 6 Beckhoff New Automation Technology CB1052... -
Seite 7: Sicherheitshinweise
ATEN Wenn der Sicherheitshinweis unter diesem Symbol nicht beachtet wird, können Personen, Umwelt oder Geräte geschädigt oder Daten gelöscht werden. INWEIS IPP ODER INGERZEIG Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Beckhoff New Automation Technology CB1052 Seite 7... -
Seite 8: Grundlegende Sicherheitsmaßnahmen
1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Seite 8 Beckhoff New Automation Technology CB1052... -
Seite 9: Funktionsumfang
Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH. -
Seite 10: Übersicht

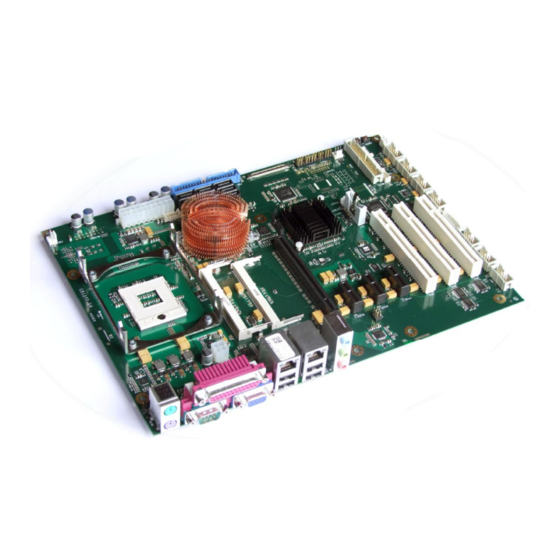

2 Übersicht 2.1 Eigenschaften Das CB1052 ist ein Industrie-Motherboard im ATX-Formfaktor, auf dem aktuelle Prozessoren von Intel® aus den Baureihen Celeron® M, Core™2 Duo und Core™2 Quad eingesetzt werden können (Sockel mPGA479M). Über seine zwei SO-DIMM204-Steckplätze kann es mit bis zu 8 GByte DDR3-1066- Speicher ausgestattet werden. - Seite 11 TFT-Anschluss über LVDS 18 Bit HDA-kompatible Soundausgabe mit SPDIF-Ein- und -Ausgang RTC mit externer CMOS-Batterie ATX-Spannungsversorgung inkl. 2x2pin-12V-Stecker Drei PCI-Steckplätze Drei PCIe-Steckplätze x1 Ein PCIe-Steckplatz x16 Optionaler Touchscreen-Anschluss (4wire/5wire resistiv) Format: ATX (305mm x 220mm) Beckhoff New Automation Technology CB1052 Seite 11...
-
Seite 12: Spezifikationen Und Dokumente
ICH9 Datasheet www.intel.com § Intel®-Chipbeschreibungen Celeron® M, Core™2 Duo, Core™2 Quad www.intel.com § SMSC®-Chipbeschreibung SCH3114 Datasheet www.smsc.com § Intel®-Chipbeschreibung 82567 Datasheet www.intel.com § Intel®-Chipbeschreibung 82574L Datasheet www.intel.com § ICS® Chipbeschreibung ICS9LPRS501 Datasheet www.idt.com Seite 12 Beckhoff New Automation Technology CB1052... -
Seite 13: Anschlüsse
Versorgungsspannung 3,3V 3,3V -12V Versorgungsspannung -12V Masse Masse Versorgungsspannung 5V PWRBTN# Powerbutton Masse Masse Versorgungsspannung 5V Masse Masse Masse Stromversorgung an PWR_ON Versorgungsspannung -5V Standby 5V SVCC Versorgungsspannung 5V Versorgungsspannung 12V Versorgungsspannung 5V Beckhoff New Automation Technology CB1052 Seite 13... - Seite 14 Kapitel: Anschlüsse Stromversorgung, Systemanschlüsse, CPU Pinbelegung ATX-Powerstecker 2x2: Beschreibung Name Name Beschreibung Masse COREIN Versorgungsspannung 12V Masse COREIN Versorgungsspannung 12V Seite 14 Beckhoff New Automation Technology CB1052...
-
Seite 15: System
Versorgungsspannung 5V PWLED Versorgungsspannung 3,3V Festplatten-LED HDLED# Reserviert Versorgungsspannung 5V Versorgungsspannung 5V Reserviert Masse IrDA Senden IRTX Reserviert Masse BEEP Lautsprecher IrDA Empfangen IRRX Reserviert IrDA Kontrollsignal CIRRX Masse Versorgungsspannung 5V RESET# Reset Beckhoff New Automation Technology CB1052 Seite 15... -
Seite 16: Cpu-Sockel
Stromversorgung, Systemanschlüsse, CPU 3.1.3 CPU-Sockel Das CB1052-Board ist mit einem mPGA479M-CPU-Sockel ausgestattet, in den bestimmte Modelle der folgenden Prozessortypen von Intel® eingesetzt werden können: Celeron® M, Core™2 Duo und Core™2 Quad. Es handelt sich um einen ZIF-Sockel, in den der Prozessor eingelegt und anschließend mit der Feststellschraube arretiert wird. -
Seite 17: Cmos-Batterie
über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker: EHR-2) an eine externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der Versorgungsspannung weiter zu versorgen. Pinbelegung Batteriestecker: Name Beschreibung BATT 3,3V Batteriespannung Masse Beckhoff New Automation Technology CB1052 Seite 17... -
Seite 18: Anschlüsse Rückwandblech
MDAT Reserviert Masse (S)VCC Versorgungsspannung 5V Mouse Clock MCLK Reserviert Pinbelegung "PS/2 Keyboard": Beschreibung Name Name Beschreibung Keyboard Data KDAT MDAT Mouse Data Masse (S)VCC Versorgungsspannung 5V Keyboard Clock KCLK MCLK Mouse Clock Seite 18 Beckhoff New Automation Technology CB1052... -
Seite 19: Parallele Und Serielle Schnittstellen, Vga
Select SLCT Pinbelegung der seriellen Schnittstelle (DSUB-Stecker): Beschreibung Name Name Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Beckhoff New Automation Technology CB1052 Seite 19... - Seite 20 Kapitel: Anschlüsse Anschlüsse Rückwandblech Pinbelegung der VGA-Schnittstelle: Name Beschreibung GREEN Grün BLUE Blau Reserviert Masse Masse Masse Masse Versorgungsspannung 5V Masse Reserviert DDDA DDC Data HSYNC Horizontaler Sync VSYNC Vertikaler Sync DDCK DDC Clock Seite 20 Beckhoff New Automation Technology CB1052...
-
Seite 21: Usb Und Lan
LAN Leitung 0 Minus LAN-1 LAN Leitung 1 Plus LAN-1# LAN Leitung 1 Minus LAN-2 LAN Leitung 2 Plus LAN-2# LAN Leitung 2 Minus LAN-3 LAN Leitung 3 Plus LAN-3# LAN Leitung 3 Minus Beckhoff New Automation Technology CB1052 Seite 21... -
Seite 22: Audio-Anschlüsse
Kapitel: Anschlüsse Anschlüsse Rückwandblech 3.2.4 Audio-Anschlüsse Anschlüsse für Line-In, Line-Out und Mikrofon werden in Form von drei Buchsen für 3,5mm- Klinkenstecker herausgeführt. Seite 22 Beckhoff New Automation Technology CB1052... -
Seite 23: Sata, Pata, Fdd, Memory
PDDACK# Masse Interrupt Signal PDIRQ Reserviert Address Bit 1 PDA1 PDMA66EN Enable UDMA66 Address Bit 0 PDA0 PDA2 Address Bit 2 Chip Select Signal 0 PDSC0# PDCS1# Chip Select Signal 1 PHDLED Masse Beckhoff New Automation Technology CB1052 Seite 23... -
Seite 24: Sata-Schnittstellen
3.3.2 SATA-Schnittstellen Zum Anschluss von SATA-Geräten stehen acht SATA-Stecker zur Verfügung. Pinbelegung SATA: Name Beschreibung Masse SATATX SATA Senden + SATATX# SATA Senden - Masse SATARX SATA Empfangen + SATARX# SATA Empfangen - Masse Seite 24 Beckhoff New Automation Technology CB1052... -
Seite 25: Floppy-Schnittstelle
Disk Change Reserviert Reserviert Reserviert MT0# Motor Enable 0 Reserviert DIR# Direction Reserviert STP# Step Masse Write Data Masse Write Enable Masse TR0# Track 0 Masse WPRT# Write Protect Masse RDATA# Read Data Beckhoff New Automation Technology CB1052 Seite 25... - Seite 26 Motor Enable 1 Masse DIR# Direction Masse STP# Step Masse Write Data Masse Write Enable Masse TR0# Track 0 Masse WPRT# Write Protect Reserviert RDATA# Read Data Masse HDSL# Head Select Reserviert Disk Change Seite 26 Beckhoff New Automation Technology CB1052...
-
Seite 27: Speicher
SATA, PATA, FDD, Memory Kapitel: Anschlüsse 3.3.4 Speicher Auf dem CB1052-Board befinden sich zwei SO-DIMM204-Speichersteckplätze für DDR3-1066-RAM. Aus mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule. - Seite 28 DQ35 Masse Masse DQ44 Datenleitung 44 Datenleitung 40 DQ40 DQ45 Datenleitung 45 Datenleitung 41 DQ41 Masse Masse DQS5# Data Strobe 5 - Data Mask 5 DQM5 DQS5 Data Strobe 5 + Masse Masse Seite 28 Beckhoff New Automation Technology CB1052...
- Seite 29 Data Strobe 7 + Masse Masse Datenleitung 58 DQ58 DQ62 Datenleitung 62 Datenleitung 59 DQ59 DQ63 Datenleitung 63 Masse Masse SPD-Adresse 0 EVENT# Event Versorgungsspannung 3,3V 3,3V SMBus Data SPD-Adresse 1 SMBus Clock Terminierungsspannung Terminierungsspannung Beckhoff New Automation Technology CB1052 Seite 29...
-
Seite 30: Anschlüsse Intern
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert. Pinbelegung Wannenstecker USB x/y: Beschreibung Name Name Beschreibung 5V für USBx 5V für USBy Minus-Datenkanal USBx USBx- USBy- Minus-Datenkanal USBy Plus-Datenkanal USBx USBx+ USBy+ Plus-Datenkanal USBy Masse Masse Reserviert Reserviert Seite 30 Beckhoff New Automation Technology CB1052... -
Seite 31: Serielle Schnittstellen Com2 Bis Com4
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt. Pinbelegung COM-Stecker: Beschreibung Name Name Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Versorgungsspannung 5V Beckhoff New Automation Technology CB1052 Seite 31... -
Seite 32: Lvds
LVDS odd Data 2 + TXO1C# LVDS odd Clock - TXO1C LVDS odd Clock + TXO13# LVDS odd Data 3 - TXO13 LVDS odd Data 3 + Masse 3,3V Versorgungsspannung 3,3V DDC_CLK EDID Clock für LCD Seite 32 Beckhoff New Automation Technology CB1052... - Seite 33 Anschlüsse intern Kapitel: Anschlüsse Name Beschreibung DDC_DAT EDID Data für LCD FP_3,3V Geschaltete 3,3V für Display FP_BL Geschaltete 5V für Backlight Versorgungsspannung 5V Beckhoff New Automation Technology CB1052 Seite 33...
-
Seite 34: Tv-Out
Kapitel: Anschlüsse Anschlüsse intern 3.4.4 TV-Out Auf dem CB1052-Board werden TV-Out-Signale an einem 2x5poligen Wannenstecker zur Verfügung gestellt (JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS). Pinbelegung TV-Out-Anschluss: Beschreibung Name Name Beschreibung TVDAC Kanal A TVDACA 3,3V Versorgungsspannung 3,3V TVDAC Kanal B TVDACB... -
Seite 35: Cd-In
Anschlüsse intern Kapitel: Anschlüsse 3.4.5 CD-In Neben den externen Klinkenbuchsen gibt es auf dem CB1052-Board noch einen internen 4-poligen Gehäusestecker (Foxconn HF1104E-P1), über den weitere analoge Audiosignale verfügbar gemacht werden. Pinbelegung CD-In-Anschluss: Name Beschreibung CD_L CD linker Kanal CD_GND CD-Masse... -
Seite 36: S/Pdif
Für digitale Audio-Signale steht ein SPDIF-Interface zur Verfügung, das intern an einer 2x3-polige Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54mm anliegt. Pinbelegung SPDIF-Anschluss: Beschreibung Name Name Beschreibung Masse SPDIFO SPDIF Out Versorgungsspannung 3,3V 3,3V Versorgungsspannung 5V Masse SPDIFI SPDIF In Seite 36 Beckhoff New Automation Technology CB1052... -
Seite 37: Pci-Schnittstellen
Anschlüsse intern Kapitel: Anschlüsse 3.4.7 PCI-Schnittstellen Das CB1052-Board verfügt über drei Standard-PCI-Steckplätze für Erweiterungskarten. INWEIS Bei der folgenden Pinbelegungstabelle ist zu beachten, dass es bei bestimmten Signalen notwendigerweise Unterschiede zwischen den verschiedenen PCI-Steckern auf dem Board gibt. Dies betrifft die Testdatensignale (A4, B4), die Interrupt-Signale (A6, A7, B7, B8), das Clock-Signal (B16), das Grant-Signal (A17), das Request-Signal (B18) und das ID-Select-Signal (A26). - Seite 38 Address/Data 6 3,3V Versorgungsspannung 3,3V Address/Data 4 Address/Data 5 Masse Address/Data 3 Address/Data 2 Masse Address/Data 0 Address/Data 1 Versorgungsspannung 5V Versorgungsspannung 5V Reserviert Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Seite 38 Beckhoff New Automation Technology CB1052...
-
Seite 39: Pci-Express Schnittstellen (X1)
Anschlüsse intern Kapitel: Anschlüsse 3.4.8 PCI-Express Schnittstellen (x1) Auf dem CB1052-Board stehen drei Steckplätze für PCI-Express-x1-Erweiterungskarten zur Verfügung. INWEIS Bei der folgenden Pinbelegungstabelle ist zu beachten, dass es bei bestimmten Signalen notwendigerweise Unterschiede zwischen den verschiedenen PCIe-x1-Steckern auf dem Board gibt. Dies betrifft die Clock-Signale (A13, A14), die Receive-Signale (A16, A17) und die Transmit-Signale (B14, B15). -
Seite 40: Pci-Express Schnittstellen (X16)
Anschlüsse intern 3.4.9 PCI-Express Schnittstellen (x16) Ein Steckplatz für PCI-Express-x16-Karten rundet das Angebot der verfügbaren Erweiterungsmöglichkeiten auf dem CB1052-Board ab. Dieser Steckplatz kann für PCIe-x16-Grafikkarten und für ADD2-Cards (SDVO) genutzt werden. Der Einsatz von PCIe-x4-Karten ist auf diesem Steckplatz nicht möglich. - Seite 41 Receive Lane 13+ PER13 Masse Receive Lane 13- PER13# Masse Masse PET14 Transmit Lane 14 + Masse PET14# Transmit Lane 14 - Receive Lane 14 + PER14 Masse Receive Lane 14 - PER14# Masse Beckhoff New Automation Technology CB1052 Seite 41...
- Seite 42 PER2 SDVO_FLDSTALL# PER2# PET3 SDVOB-CLK PET3# SDVOB-CLK# PRSNT2# SDVO-DAT PET4 SDVOC-RED PET4# SDVOC-RED# PET5 SDVOC-GREEN PET5# SDVOC-GREEN# SDVOC_INT PER5 SDVOC_INT# PER5# PET6 SDVOC_BLUE PET6# SDVOC_BLUE# PET7 SDVOC_CLK PET7# SDVOC_CLK# PRSNT2# SDVO+PCIe PRSNT2# DDPC-DAT Seite 42 Beckhoff New Automation Technology CB1052...
-
Seite 43: Smb/I2C
Chipsatz verarbeitet, die I2C-Signale durch den SIO-Chip. Pinbelegung SMB/I2C-Stecker: Beschreibung Name Name Beschreibung Versorgungsspannung 3,3V 3,3V Masse SMBus Clock SMBCLK SMBDAT SMBus Data SMBus Alarm SMBALRT# 3 SVCC Standby-Versorgung 5V I2C-Bus Clock I2CLK I2DAT I2C-Bus Data Versorgungsspannung 5V Masse Beckhoff New Automation Technology CB1052 Seite 43... -
Seite 44: Lüfteranschlüsse
Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Damit die Überwachung der Lüfterdrehzahl funktioniert, muss der angeschlossene Lüfter ein entsprechendes Tachometer-Signal liefern. Pinbelegung Lüfterstecker: Name Beschreibung Masse Versorgungsspannung 12V geregelt TACHO Überwachungssignal Lüfter INWEIS Bei FAN4 ist Pin 3 nicht verbunden (N/C). Seite 44 Beckhoff New Automation Technology CB1052... -
Seite 45: Jumper-Einstellungen
Anschließend bootet das Board in der ab Werk gelieferten Default-Einstellung. CHTUNG Ein Zurücksetzen des CMOS löscht alle im BIOS-Setup vorgenommenen Einstellungen und damit auch die dort gespeicherte Uhrzeit, so dass die Uhr anschließend wieder gestellt werden muss. Beckhoff New Automation Technology CB1052 Seite 45... -
Seite 46: Jumper: Keyboard Power (Kbpwr)
Standby-Spannung SVCC versorgt werden. Welche Spannung gewählt wird, hängt von der Einstellung des KBPWR-Jumpers ab. Sind die Kontakte 1 und 2 geschlossen, dann liegt VCC an, sind 2 und 3 geschlossen, dann SVCC. Seite 46 Beckhoff New Automation Technology CB1052... -
Seite 47: Bios-Einstellungen
Einstellung aktiviert werden muss. Die Navigation von einem Menüpunkt zum anderen erfolgt mit Hilfe der Pfeiltasten, wobei mit der Enter-Taste der entsprechene Menüpunkt ausgewählt wird, was dann z. B. den Aufruf eines Untermenüs oder eines Auswahldialogs bewirkt. Beckhoff New Automation Technology CB1052 Seite 47... -
Seite 48: Standard Cmos Features
Untermenü: siehe "PATA channel" (p. 50) ü Halt On Optionen: All Errors / No Errors / All, But Keyboard ü Base Memory Optionen: keine ü Extended Memory Optionen: keine ü Total Memory Optionen: keine Seite 48 Beckhoff New Automation Technology CB1052... -
Seite 49: Sata Channels
None / Auto ü Access Mode Optionen: Large / Auto ü Capacity Optionen: keine ü Cylinder Optionen: keine ü Head Optionen: keine ü Precomp Optionen: keine ü Landing Zone Optionen: keine ü Sector Optionen: keine Beckhoff New Automation Technology CB1052 Seite 49... -
Seite 50: Pata Channel
None / Auto ü Access Mode Optionen: Large / Auto ü Capacity Optionen: keine ü Cylinder Optionen: keine ü Head Optionen: keine ü Precomp Optionen: keine ü Landing Zone Optionen: keine ü Sector Optionen: keine Seite 50 Beckhoff New Automation Technology CB1052... -
Seite 51: Advanced Bios Features
ü Boot Other Device Optionen: Enabled / Disabled ü Boot Up NumLock Status Optionen: Off / On ü Gate A20 Option Optionen: Normal / Fast ü Typematic Rate Setting Optionen: Enabled / Disabled Beckhoff New Automation Technology CB1052 Seite 51... - Seite 52 ü MPS Version Control For OS Optionen: 1.1 / 1.4 ü OS Select For DRAM > 64MB Optionen: Non-OS2 / OS2 ü Full Screen LOGO Show Optionen: Enabled / Disabled ü Summary Screen Show Optionen: Enabled / Disabled Seite 52 Beckhoff New Automation Technology CB1052...
-
Seite 53: Cpu Feature
Disable / C2 / C3 / C4 / Deep C4 / C6 ü Execute Disable Bit Optionen: Enabled / Disabled ü GV3 PStates Optionen: Only maximum speed / All PStates ü Virtualization Technology Optionen: Enabled / Disabled Beckhoff New Automation Technology CB1052 Seite 53... -
Seite 54: Hard Disk Boot Priority
In diesem Untermenü haben die Tasten <Page Up>, <Page Down>, <+> und <-> eine andere Funktion als sonst: Sie dienen dazu, die in der Liste aufgeführten Devices nach oben bzw. unten zu verschieben. Seite 54 Beckhoff New Automation Technology CB1052... -
Seite 55: Advanced Chipset Features
ü On-Chip Frame Buffer Size Optionen: 32MB / 64MB / 128MB ü DVMT Mode Optionen: Disable / Enable ü Total GFX Memory Optionen: 128MB / 256MB / MAX. ü PAVP Mode Optionen: Disable / PAVP-Lite / PAVP-High Beckhoff New Automation Technology CB1052 Seite 55... - Seite 56 Kapitel: BIOS-Einstellungen Advanced Chipset Features ü Boot Display Optionen: VBIOS Default / CRT ü Panel Scaling Optionen: Auto / Force / Off / Maintain Aspect Ratio Seite 56 Beckhoff New Automation Technology CB1052...
-
Seite 57: Pci Express Root Port Function
Auto / Enabled / Disabled ü PCIe 4 -> LAN Optionen: Auto / Enabled / Disabled ü PCIe 5 -> JMicron Optionen: Auto / Enabled / Disabled ü PCI-E Compliancy Mode Optionen: v1.0a / v1.0 Beckhoff New Automation Technology CB1052 Seite 57... -
Seite 58: Integrated Peripherals
Untermenü: siehe "OnChip IDE Devices" (p. 59) ü Onboard Device Untermenü: siehe "Onboard Devices" (p. 61) ü SuperIO Device Untermenü: siehe "SuperIO Devices" (p. 62) ü USB Device Setting Untermenü: siehe "USB Device Setting" (p. 63) Seite 58 Beckhoff New Automation Technology CB1052... -
Seite 59: Onchip Ide Devices
Auto / Mode 0 / Mode 1 / Mode 2 / Mode 3 / Mode 4 ü IDE Secondary Master UDMA Optionen: Disabled / Auto ü IDE Secondary Slave UDMA Optionen: Disabled / Auto Beckhoff New Automation Technology CB1052 Seite 59... - Seite 60 Kapitel: BIOS-Einstellungen Integrated Peripherals ü SATA Mode Optionen: IDE / RAID / AHCI ü LEGACY Mode Support Optionen: Enabled / Disabled Seite 60 Beckhoff New Automation Technology CB1052...
-
Seite 61: Onboard Devices
PCIe-LAN is controlled as PCI Express Port 4 ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü HD Audio Optionen: Auto / Disabled ü ICH9-LAN Optionen: Enabled / Disabled Beckhoff New Automation Technology CB1052 Seite 61... -
Seite 62: Superio Devices
ü Parallel Port Mode Optionen: SPP / EPP1.9 + SPP / ECP / EPP1.9 + ECP / PRINTER / EPP1.7 + SPP / EPP1.7 + ü ECP Mode Use DMA Optionen: 1 / 3 Seite 62 Beckhoff New Automation Technology CB1052... -
Seite 63: Usb Device Setting
ü USB 2.0 Controller Optionen: Enabled / Disabled ü USB Operation Mode Optionen: Full/Low Speed / High Speed ü USB Keyboard Function Optionen: Enabled / Disabled ü USB Storage Function Optionen: Enabled / Disabled Beckhoff New Automation Technology CB1052 Seite 63... -
Seite 64: Power Management Setup
Optionen: No / Yes ü Suspend Type Optionen: Stop Grant / PwrOn Suspend ü MODEM Use IRQ Optionen: NA / 3 / 4 / 5 / 7 / 9 / 10 / 11 Seite 64 Beckhoff New Automation Technology CB1052... - Seite 65 ü PCI PIRQ[A-D]# Optionen: Enabled / Disabled ü HPET Support Optionen: Enabled / Disabled ü HPET Mode Optionen: 32-bit mode / 64-bit mode ü Intel DTS Feature Untermenü: siehe "Intel DTS Feature" (p. 67) Beckhoff New Automation Technology CB1052 Seite 65...
-
Seite 66: Pci Express Pm Function
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü PEG Port ASPM Optionen: Disabled / L0s / L1/L0s ü Root Port ASPM Optionen: Disabled / L0s / L1 / L1/L0s ü DMI Port ASPM Optionen: Enabled / Disabled Seite 66 Beckhoff New Automation Technology CB1052... -
Seite 67: Intel Dts Feature
ü Critical Trip Point Optionen: POR / 15°C / 23°C / 31°C / 39°C / 47°C / 55°C / 63°C / 71°C / 79°C / 87°C / 95°C / 103°C / 111°C / 119°C / 127°C Beckhoff New Automation Technology CB1052 Seite 67... -
Seite 68: Pnp/Pci Configuration
Auto / 3 / 4 / 5 / 7 / 9 / 10 / 11 / 12 / 14 / 15 ü INT Pin 7 Assignment Optionen: Auto / 3 / 4 / 5 / 7 / 9 / 10 / 11 / 12 / 14 / 15 Seite 68 Beckhoff New Automation Technology CB1052... - Seite 69 ü INT Pin 8 Assignment Optionen: Auto / 3 / 4 / 5 / 7 / 9 / 10 / 11 / 12 / 14 / 15 ü Maximum Payload Size Optionen: keine Beckhoff New Automation Technology CB1052 Seite 69...
-
Seite 70: Irq Resources
ü IRQ-11 assigned to Optionen: PCI Device / Reserved ü IRQ-12 assigned to Optionen: PCI Device / Reserved ü IRQ-14 assigned to Optionen: PCI Device / Reserved ü IRQ-15 assigned to Optionen: PCI Device / Reserved Seite 70 Beckhoff New Automation Technology CB1052... -
Seite 71: Pc Health Status
ü +5 V Optionen: keine ü +12 V Optionen: keine ü VBatt Optionen: keine ü Fan1 Speed Optionen: keine ü Fan2 Speed Optionen: keine ü Fan3 Speed Optionen: keine ü Board Revision Optionen: keine Beckhoff New Automation Technology CB1052 Seite 71... -
Seite 72: Frequency/Voltage Control
Phoenix – AwardBIOS CMOS Setup Utility Frequency / Voltage Control Spread Spectrum [Disabled] Item Help ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü Spread Spectrum Optionen: Enabled / Disabled Seite 72 Beckhoff New Automation Technology CB1052... -
Seite 73: Load Fail-Safe Defaults
Mit dieser Option werden die Einstellungen inklusive aller Änderungen gespeichert und das Setup beendet. 4.15 Exit Without Saving Durch Auswahl dieses Menüpunktes wird das Setup verlassen, ohne dass die vorgenommenen Änderungen gespeichert werden. Beckhoff New Automation Technology CB1052 Seite 73... -
Seite 74: Bios-Update
Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Seite 74 Beckhoff New Automation Technology CB1052... -
Seite 75: Mechanische Zeichnung
Leiterplatte: Bohrungen Kapitel: Mechanische Zeichnung 6 Mechanische Zeichnung 6.1 Leiterplatte: Bohrungen INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB1052 Seite 75... -
Seite 76: Leiterplatte: Pin-1-Abstände
Kapitel: Mechanische Zeichnung Leiterplatte: Pin-1-Abstände 6.2 Leiterplatte: Pin-1-Abstände INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Seite 76 Beckhoff New Automation Technology CB1052... -
Seite 77: Leiterplatte: Die Center
Leiterplatte: Die Center Kapitel: Mechanische Zeichnung 6.3 Leiterplatte: Die Center INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB1052 Seite 77... -
Seite 78: Technische Daten
9 bis 500Hz, 10m/s Versand: 5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards CHTUNG Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Seite 78 Beckhoff New Automation Technology CB1052... -
Seite 79: Thermische Spezifikationen
Es liegt im Verantwortungsbereich des Endkunden, dass die Die-Temperatur des Prozessors 100°C nicht überschreitet! Eine dauerhafte Überhitzung kann das Board zerstören! Für den Fall, dass die Temperatur 100°C überschreitet, muss die Umgebungstemperatur reduziert werden. Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. Beckhoff New Automation Technology CB1052 Seite 79... -
Seite 80: Support Und Service
Kapitel: Support und Service Beckhoff-Support 8 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 8.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... -
Seite 81: I Anhang: Post-Codes
Tastatur-Reset (außer Super I/O Chips der Winbond-977-Serie). Teste den 8254 (Timer-Baustein) Teste die Interrupt-Maskenbits von IRQ-Kanal 1 des 8259-Interrupt-Kontrollers. Teste die Interrupt-Maskenbits von IRQ-Kanal 2 des 8259-Interrupt-Kontrollers. Testen der Funktionen des Interrupt-Kontrollers (8259). Initialisiere EISA-slot (wenn vorhanden). Beckhoff New Automation Technology CB1052 Seite 81... - Seite 82 2. Bei Netzwerk-PCs (Boot-ROM): Aufbau der SYSID-Strukturtabelle 3. Bildschirmdarstellung in Textmode zurückschalten 4. ACPI-Tabelle initialisieren (top of memory). 5. ROMs auf ISA-Karten initialisieren und einbinden 6. Zuweisung der PCI-IRQs 7. Initialisierung des Advanced Power Managements (APM) 8. IRQ-Register zurücksetzen. Seite 82 Beckhoff New Automation Technology CB1052...
- Seite 83 Auto-Erkennung der L2-Cachegröße (Sockel 7 oder älter) Entpacken des komprimierten BIOS-Programmcodes in den Arbeitsspeicher. Kopieren des BIOS-Programmcodes ins Shadow-RAM (Segmente E000 & F000) via Zeiger- Aufruf (chipset hook). Test der CMOS Read/Write-Funktionalität Bootversuch über Boot-Loader-Routine (Software-Interrupt INT 19h) Beckhoff New Automation Technology CB1052 Seite 83...
-
Seite 84: Anhang: Ressourcen
Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Adresse Funktion IRQ0 Timer IRQ1 PS/2 Tastatur IRQ2 (9) COM3 IRQ3 COM1 IRQ4 COM2 IRQ5 COM4 IRQ6 IRQ7 LPT1 IRQ8 IRQ9 Seite 84 Beckhoff New Automation Technology CB1052... -
Seite 85: Dpci-Devices
PCI Slot 2 PCI Slot 3 E Ressourcen: SMB-Devices Adresse Funktion 10-11 Standard-Slave-Adresse 60-61 Reserviert vom BIOS 88-89 Vom BIOS definierte Slave-Adresse A0-A1 DIMM 1 A2-A3 DIMM 2 A4-AF Reserviert vom BIOS D2-D3 ICS9LPRS501 Beckhoff New Automation Technology CB1052 Seite 85...
