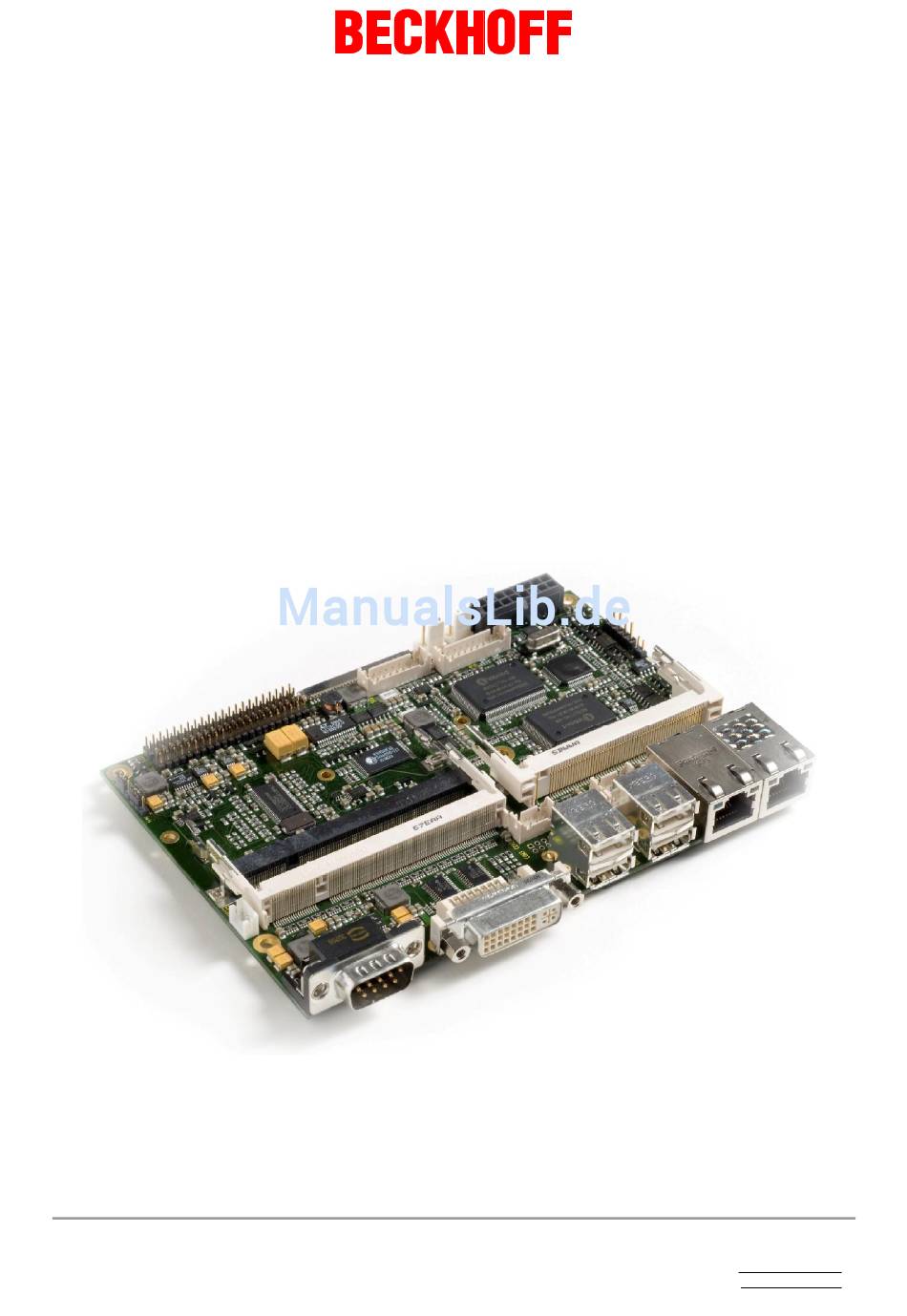

- Seite 1 CB3050 Handbuch Version 1.3 Beckhoff Automation GmbH Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
-
Seite 3: Inhaltsverzeichnis
Mini-PCI ..........................35 4.18 GPIO............................ 37 4.19 Lüfteranschlüsse ........................38 BIOS-Einstellungen ........................39 Benutzung des Setups......................39 Top-Menü..........................39 Standard CMOS Features ....................40 5.3.1 IDE Primary Master/Slave ....................41 Advanced BIOS Features ..................... 42 Beckhoff New Automation Technology CB3050 Seite 3... - Seite 4 Thermische Spezifikationen....................65 Support und Service ........................66 Beckhoff-Support........................66 Beckhoff-Service ........................66 Beckhoff-Firmenzentrale....................... 66 Anhang: Post-Codes........................67 Anhang: Ressourcen ........................70 IO-Bereich ..........................70 Memory-Bereich ........................70 Interrupt............................ 70 PCI-Devices ..........................71 SMB-Devices..........................71 Seite 4 Beckhoff New Automation Technology CB3050...
-
Seite 5: Änderungsindex
Steckerübersicht ergänzt, COM4 näher erläutert, kleinere Änderungen INWEIS Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Beckhoff New Automation Technology CB3050 Seite 5... -
Seite 6: Einleitende Hinweise
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. 1.1.2 Copyright © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Seite 6 Beckhoff New Automation Technology CB3050... -
Seite 7: Sicherheitshinweise
ATEN Wenn der Sicherheitshinweis unter diesem Symbol nicht beachtet wird, können Personen, Umwelt oder Geräte geschädigt oder Daten gelöscht werden. INWEIS IPP ODER INGERZEIG Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Beckhoff New Automation Technology CB3050 Seite 7... -
Seite 8: Grundlegende Sicherheitsmaßnahmen
1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Seite 8 Beckhoff New Automation Technology CB3050... -
Seite 9: Funktionsumfang
Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH. -
Seite 10: Übersicht

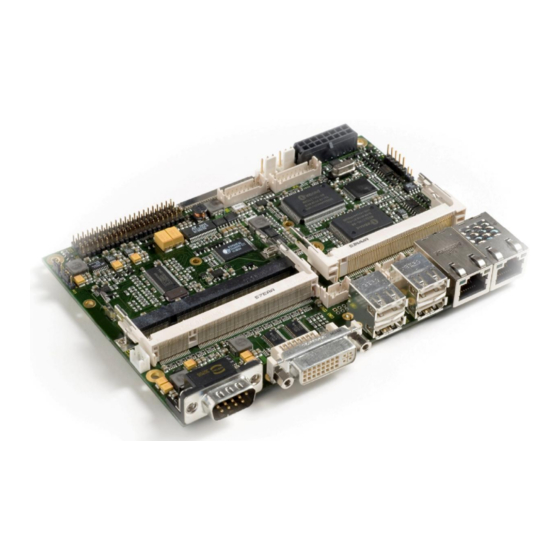

2 Übersicht 2.1 Eigenschaften Das CB3050 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards, bestückt wahlweise mit einem Celeron®-M-ULV-, mit einem Celeron®-M- oder mit einem Pentium®-M-Prozessor der Firma Intel®, bis zu 2 GByte DDR-RAM Speicherkapazität über SO-DIMM200, Mini-PCI-Bus und zusätzlicher Peripherie, wie vier seriellen Schnittstellen, LAN-Anschluss, Ton-Ein- und -Ausgang, sechs... - Seite 11 Eigenschaften Kapitel: Übersicht TFT-Anschluss über LVDS 18/24Bit (Single- und Dual-Pixel-Displays) AC97 kompatible Soundausgabe mit SPDIF-Ein- und -Ausgang RTC mit externer CMOS-Batterie 5V-Versorgungsspannung Mini-PCI-Steckplatz Touchscreen-Anschluss Format: 102 mm x 147 mm Beckhoff New Automation Technology CB3050 Seite 11...
-
Seite 12: Spezifikationen Und Dokumente
82541ER Datasheet www.intel.com § Intel-Chipbeschreibung 82551ER Datasheet www.intel.com § Intel-Chipbeschreibung 82562EZ Datasheet www.intel.com § ICS-Chipbeschreibung ICS950813 Datasheet www.icst.com § Chrontel-Chipbeschreibung Chrontel 7301C Datasheet www.chrontel.com § Elo TouchSystems Chipbeschreibung COACh3 Datasheet www.elotouch.de (NDA erforderlich) Seite 12 Beckhoff New Automation Technology CB3050... -
Seite 13: Detaillierte Beschreibung
Für erhöhte Sicherheitsanforderungen können auch SO-DIMM200-Module mit zusätzlichem ECC-Byte eingesetzt werden. Diese Option kann im BIOS-Setup eingeschaltet werden. Dabei ist zu beachten, dass sich aufgrund von ECC die Grafikleistung mit zunehmender Auflösung verringert. Beckhoff New Automation Technology CB3050 Seite 13... -
Seite 14: Anschlüsse
4 Anschlüsse 4.1 Steckerübersicht In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB3050-Boards zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss nachgelesen werden kann. -
Seite 15: Stromversorgung
COM3 Transmit Data COM3 Receive Data Netzteil An PS-ON RESET# Reset Netzteil Powerbutton Netzteil PWRBTN# SVCC Standby-Versorgung 5V Versorgungsspannung 12V Versorgungsspannung 12V Masse Masse Masse Masse Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Versorgungsspannung 5V Beckhoff New Automation Technology CB3050 Seite 15... -
Seite 16: System
Standby-Versorgung 3,3V LED Harddisk HDLED 3,3V Versorgungsspannung 3,3V LED GPIO-Gerät LED1 3,3V Versorgungsspannung 3,3V LED GPIO-Gerät LED2 LED3 LED GPIO-Gerät Lautsprecher nach 5V SPEAKER KDAT Tastatur Data Standby-Versorgung 5V (S)VCC KCLK Tastatur Clock Seite 16 Beckhoff New Automation Technology CB3050... -
Seite 17: Externe Cmos-Batterie
Über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker: EHR-2) kann eine externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der Versorgungsspannung weiter zu versorgen. Pinbelegung Batteriestecker: Name Beschreibung BATT 3,3V Batteriespannung Masse Beckhoff New Automation Technology CB3050 Seite 17... -
Seite 18: Speicher
Kapitel: Anschlüsse Speicher 4.5 Speicher Auf dem CB3050-Board kommen SO-DIMM200-Speichermodule (DDR-333), wie sie in Notebooks üblich sind, zum Einsatz. Aus mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule. - Seite 19 Data Strobe 5 DQS5 DQM5 Data Mask 5 Masse Masse Datenleitung 42 DQ42 DQ46 Datenleitung 46 Datenleitung 43 DQ43 DQ47 Datenleitung 47 Versorgungsspannung 2,5V 2,5V 2,5V Versorgungsspannung 2,5V Versorgungsspannung 2,5V 2,5V CK1# Clock Beckhoff New Automation Technology CB3050 Seite 19...
- Seite 20 Data Mask 7 Masse Masse Datenleitung 58 DQ58 DQ62 Datenleitung 62 Datenleitung 59 DQ59 DQ63 Datenleitung 63 Versorgungsspannung 2,5V 2,5V 2,5V Versorgungsspannung 2,5V SPD Data SPD-Adresse SPD Clock SPD-Adresse Versorgungsspannung 3,3V 3,3V SPD-Adresse Reserviert Reserviert Seite 20 Beckhoff New Automation Technology CB3050...
-
Seite 21: Vga/Dvi
HP_DETECT Hot Plug Detect TMDSDAT0# DVI-Daten 0 TMDSDAT0 DVI-Daten 0 Masse Reserviert Reserviert Masse TMDS CLK DVI-Clock TMDS CLK# DVI-Clock VGA Rot GREEN VGA Grün BLUE VGA Blau HSYNC VGA Horizontaler Sync Masse Beckhoff New Automation Technology CB3050 Seite 21... -
Seite 22: Lvds
LVDS odd Data 2 + TXO1C# LVDS odd Clock - TXO1C LVDS odd Clock + TXO13# LVDS odd Data 3 - TXO13 LVDS odd Data 3 + Masse 3,3V Versorgungsspannung 3,3V DDC_CLK EDID Clock für LCD Seite 22 Beckhoff New Automation Technology CB3050... - Seite 23 LVDS Kapitel: Anschlüsse Name Beschreibung DDC_DAT EDID Data für LCD FP_3,3V Geschaltete 3,3V für Display FP_BL Geschaltete 5V für Backlight Versorgungsspannung 5V Beckhoff New Automation Technology CB3050 Seite 23...
-
Seite 24: Touchscreen-Anschluss
Anmerkung zur Pinbelegungstabelle (s. u.): H, X, S, Y und L sind die Signalnamen bei 5-wire, XL, XR, YT und YB bei 4-wire. Pinbelegung Touchscreen-Anschluss: Name Beschreibung H-DRV H-Driver Control X/XL-DRV X/XL-Driver Control S/XR-DRV S/XR-Driver Control Y/YT-DRV Y/YT-Driver Control L/YB-DRV L/YB-Driver Control Seite 24 Beckhoff New Automation Technology CB3050... -
Seite 25: Usb
Minus-Datenkanal USB5 USB5- USB6- Minus-Datenkanal USB6 Plus-Datenkanal USB5 USB5+ USB6+ Plus-Datenkanal USB6 Masse Masse Reserviert Reserviert Pinbelegung USB-Stecker für Port X: Name Beschreibung 5V für USBX USBX# Minus-Datenkanal USBX USBX Plus-Datenkanal USBX Masse Beckhoff New Automation Technology CB3050 Seite 25... -
Seite 26: Lan1
Intel®s 82562EZ zum Einsatz. PXE- und RPL-Funktion wird ebenfalls unterstützt. Pinbelegung LAN 10/100: Name Beschreibung LAN1-0 LAN1 Transmit Plus LAN1-0# LAN1 Transmit Minus LAN1-1 LAN1 Receive Plus Reserviert Reserviert LAN1-1# LAN1 Receive Minus Reserviert Reserviert Seite 26 Beckhoff New Automation Technology CB3050... -
Seite 27: Lan2
LAN2 Leitung 0 Minus LAN2-1 LAN2 Leitung 1 Plus LAN2-1# LAN2 Leitung 1 Minus LAN2-2 LAN2 Leitung 2 Plus LAN2-2# LAN2 Leitung 2 Minus LAN2-3 LAN2 Leitung 3 Plus LAN2-3# LAN2 Leitung 3 Minus Beckhoff New Automation Technology CB3050 Seite 27... -
Seite 28: Ton
AUXA_R / AUXA_L / AUX Eingang links / Ausgang hinten rechts REAR_R REAR_L Ausgang hinten links Mikrophone 1 Eingang / MIC1 / MIC2 / Mikrophone 2 Eingang / Ausgang Center CENTER Ausgang Subwoofer Seite 28 Beckhoff New Automation Technology CB3050... -
Seite 29: Ide-Schnittstellen
Masse Read Signal PDIOR# Masse Ready Signal PDRDY Reserviert DMA Acknowledge Signal PDDACK# Masse Interrupt Signal PDIRQ Reserviert Address Bit 1 PDA1 PDMA66EN Enable UDMA66 Address Bit 0 PDA0 PDA2 Address Bit 2 Beckhoff New Automation Technology CB3050 Seite 29... - Seite 30 Erkennung lediglich einen PIO-Modus aktiviert, obwohl die Hardware-Konfiguration UDMA-fähig ist. In solchen Fällen können die Kontakte 2 und 3 verbunden werden, was eine Aktivierung des UDMA-Modus erzwingt. Seite 30 Beckhoff New Automation Technology CB3050...
- Seite 31 IDE-Schnittstellen Kapitel: Anschlüsse CHTUNG Ein Erzwingen des UDMA-Modus in Konfigurationen, die hierfür nicht geeignet sind (z.B. ungeeignetes oder zu langes Kabel usw.), führt zu Schreib-/Lesefehlern und Datenverlust! Beckhoff New Automation Technology CB3050 Seite 31...
-
Seite 32: Serielle Schnittstelle Com1
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt. Pinbelegung der seriellen Schnittstelle (DSUB-Stecker): Beschreibung Name Name Beschreibung Data Carrier Detect Data Set Ready Receive Data Request to Send Transmit Data Clear to Send Data Terminal Ready Ring Indicator Masse Seite 32 Beckhoff New Automation Technology CB3050... -
Seite 33: Serielle Schnittstellen Com2 Bis Com4
Ring Indicator Masse Versorgungsspannung 5V Pinout COM-Stecker bei Modellen mit Touchscreen-Anschluss: Beschreibung Name Name Beschreibung Keyboard Clock KCLK MCLK Mouse Clock Keyboard Data KDAT MDAT Mouse Data Reserviert Reserviert Reserviert Reserviert Masse Versorgungsspannung 5V Beckhoff New Automation Technology CB3050 Seite 33... -
Seite 34: Smb/I2C
ICH-Chip verarbeitet (Intel 82801), die I2C-Signale durch den SIO1-Chip (Winbond W83627). Pinbelegung SMB/I2C-Stecker: Beschreibung Name Name Beschreibung Versorgungsspannung 3,3V 3,3V Masse SMBus Clock SMBCLK SMBDAT SMBus Data SMBus Alarm SMBALRT# 3 SVCC Standby-Versorgung 5V I2C-Bus Clock I2CLK I2DAT I2C-Bus Data Versorgungsspannung 5V Masse Seite 34 Beckhoff New Automation Technology CB3050... -
Seite 35: Mini-Pci
CBE3# AD24 Address/Data 24 Address/Data 23 AD23 IDSEL Init Device Select Masse Masse Address/Data 21 AD21 AD22 Address/Data 22 Address/Data 19 AD19 AD20 Address/Data 20 Masse Parity Address/Data 17 AD17 AD18 Address/Data 18 Beckhoff New Automation Technology CB3050 Seite 35... - Seite 36 Versorgungsspannung 5V Reserviert Address/Data 1 Reserviert Masse Masse Reserviert Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Lock PLOCK# Reserviert Reserviert S3,3V Versorgungsspannung 3,3V Seite 36 Beckhoff New Automation Technology CB3050...
-
Seite 37: Gpio
GP Input/Output 14 GPIO14 GPIO24 GP Input/Output 24 GP Input/Output 15 GPIO15 GPIO25 GP Input/Output 25 GP Input/Output 16 GPIO16 GPIO26 GP Input/Output 26 GP Input/Output 17 GPIO17 GPIO27 GP Input/Output 27 Masse Masse Beckhoff New Automation Technology CB3050 Seite 37... -
Seite 38: Lüfteranschlüsse
Die Baugruppe verfügt über zwei 3polige Lüfteranschlüsse. Diese ermöglichen es, Lüfter mit einer Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Ein Signal für die Überwachung der Lüfterdrehzahl ist ebenfalls jeweils vorhanden. Pinbelegung Lüfterstecker: Name Beschreibung Masse Versorgungsspannung 12V geregelt TACHO Überwachungssignal Lüfter Seite 38 Beckhoff New Automation Technology CB3050... -
Seite 39: Bios-Einstellungen
Einstellung aktiviert werden muss. Die Navigation von einem Menüpunkt zum anderen erfolgt mit Hilfe der Pfeiltasten, wobei mit der Enter-Taste der entsprechene Menüpunkt ausgewählt wird, was dann z. B. den Aufruf eines Untermenüs oder eines Auswahldialogs bewirkt. Beckhoff New Automation Technology CB3050 Seite 39... -
Seite 40: Standard Cmos Features
EGA/VGA / CGA 40 / CGA 80 / Mono ü Halt On Optionen: All Errors / No Errors / All, But Keyboard ü Base Memory Optionen: keine ü Extended Memory Optionen: keine ü Total Memory Optionen: keine Seite 40 Beckhoff New Automation Technology CB3050... -
Seite 41: Ide Primary Master/Slave
Optionen: CHS / LBA / Large / Auto ü Capacity Optionen: keine ü Cylinder Optionen: keine ü Head Optionen: keine ü Precomp Optionen: keine ü Landing Zone Optionen: keine ü Sector Optionen: keine Beckhoff New Automation Technology CB3050 Seite 41... -
Seite 42: Advanced Bios Features
ü Boot Other Device Optionen: Enabled / Disabled ü Boot Up NumLock Status Optionen: Off / On ü Gate A20 Option Optionen: Normal / Fast ü Typematic Rate Setting Optionen: Enabled / Disabled Seite 42 Beckhoff New Automation Technology CB3050... - Seite 43 ü OS Select For DRAM > 64MB Optionen: Non-OS2 / OS2 ü HDD S.M.A.R.T. Capability Optionen: Enabled / Disabled ü Report No FDD For WIN 95 Optionen: No / Yes ü Full Screen LOGO Show Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3050 Seite 43...
-
Seite 44: Cpu Feature
Item Help Execute Disable Bit [Enabled] ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü Thermal Management Optionen: keine ü Execute Disable Bit Optionen: Enabled / Disabled Seite 44 Beckhoff New Automation Technology CB3050... -
Seite 45: Advanced Chipset Features
400/266/133/267 MHz / 400/333/166/250 MHz / Auto Max 400/333 MHz ü System BIOS Cacheable Optionen: Enabled / Disabled ü Video BIOS Cacheable Optionen: Enabled / Disabled ü Memory Hole At 15M-16M Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3050 Seite 45... - Seite 46 640*480 *18b-sp / 800*600 *18b-sp / 1024*768 *18b-sp / 1024*768 *18b-dp / 1280*1024*18b-dp / 1400*1050*18b-dp / 1400*1050*18b-rb / 1600*1200*18b-dp / 640*480 *24b-sp / 800*600 *24b-sp / 1024*768 *24b-sp / 1024*768 *24b-dp / 1280*1024*24b-dp / 1400*1050*24b-dp / 1400*1050*24b-rb / 1600*1200*24b-dp Seite 46 Beckhoff New Automation Technology CB3050...
-
Seite 47: Integrated Peripherals
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü OnChip IDE Device Untermenü: siehe "OnChip IDE Devices" (p. 48) ü Onboard Device Untermenü: siehe "Onboard Devices" (p. 49) ü SuperIO Device Untermenü: siehe "SuperIO Devices" (p. 50) Beckhoff New Automation Technology CB3050 Seite 47... -
Seite 48: Onchip Ide Devices
Auto / Mode 0 / Mode 1 / Mode 2 / Mode 3 / Mode 4 ü IDE Secondary Master UDMA Optionen: Disabled / Auto ü IDE Secondary Slave UDMA Optionen: Disabled / Auto ü IDE HDD Block Mode Optionen: Enabled / Disabled Seite 48 Beckhoff New Automation Technology CB3050... -
Seite 49: Onboard Devices
Enabled / Disabled ü AC97 Audio Optionen: Disabled / Auto ü Init Display First Optionen: Onboard/AGP / PCI Slot ü Touch Optionen: Enabled / Disabled ü Onboard LAN BootROM Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3050 Seite 49... -
Seite 50: Superio Devices
ü RxD , TxD Active Optionen: Hi,Hi / Hi,Lo / Lo,Hi / Lo,Lo ü IR Transmission Delay Optionen: Enabled / Disabled ü UR2 Duplex Mode Optionen: Full / Half ü Use IR Pins Optionen: RxD2,TxD2 / IR-Rx2Tx2 Seite 50 Beckhoff New Automation Technology CB3050... -
Seite 51: Power Management Setup
ü HDD Power Down Optionen: Disabled / 1 Min ... 15 Min ü Soft-Off by PWR-BTTN Optionen: Instant-Off / Delay 4 Sec ü PWRON After PWR-Fail Optionen: Former Sts / On / Off Beckhoff New Automation Technology CB3050 Seite 51... - Seite 52 Enabled / Disabled ü Secondary IDE 0 Optionen: Enabled / Disabled ü Secondary IDE 1 Optionen: Enabled / Disabled ü FDD,COM,LPT Port Optionen: Enabled / Disabled ü PCI PIRQ[A-D]# Optionen: Enabled / Disabled Seite 52 Beckhoff New Automation Technology CB3050...
-
Seite 53: Pnp/Pci Configuration
ü Resources Controlled By Optionen: Auto(ESCD) / Manual ü IRQ Resources Untermenü: siehe "IRQ Resources" (p. 54) ü Memory Resources Untermenü: siehe "Memory Resources" (p. 55) ü PCI/VGA Palette Snoop Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3050 Seite 53... -
Seite 54: Irq Resources
ü IRQ-11 assigned to Optionen: PCI Device / Reserved ü IRQ-12 assigned to Optionen: PCI Device / Reserved ü IRQ-14 assigned to Optionen: PCI Device / Reserved ü IRQ-15 assigned to Optionen: PCI Device / Reserved Seite 54 Beckhoff New Automation Technology CB3050... -
Seite 55: Memory Resources
↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü Reserved Memory Base Optionen: N/A / D000 / D800 ü Reserved Memory Length Optionen: 8K / 16K / 32K Beckhoff New Automation Technology CB3050 Seite 55... -
Seite 56: Pc Health Status
ü CPU VTT Optionen: keine ü Memory 2.5V Optionen: keine ü +3.3 V Optionen: keine ü +5.0 V Optionen: keine ü +1.5 V Optionen: keine ü VBatt Optionen: keine ü Fan1 Speed Optionen: keine Seite 56 Beckhoff New Automation Technology CB3050... - Seite 57 PC Health Status Kapitel: BIOS-Einstellungen ü Fan2 Speed Optionen: keine ü Board Revision Optionen: keine Beckhoff New Automation Technology CB3050 Seite 57...
-
Seite 58: Frequency/Voltage Control
Spread Spectrum 0.3% Center ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü Auto Detect PCI Clk Optionen: Enabled / Disabled ü Spread Spectrum Optionen: keine Seite 58 Beckhoff New Automation Technology CB3050... -
Seite 59: Load Fail-Safe Defaults
Mit dieser Option werden die Einstellungen inklusive aller Änderungen gespeichert und das Setup beendet. 5.15 Exit Without Saving Durch Auswahl dieses Menüpunktes wird das Setup verlassen, ohne dass die vorgenommenen Änderungen gespeichert werden. Beckhoff New Automation Technology CB3050 Seite 59... -
Seite 60: Bios-Update
Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Seite 60 Beckhoff New Automation Technology CB3050... -
Seite 61: Mechanische Zeichnung
Leiterplatte: Bohrungen Kapitel: Mechanische Zeichnung 7 Mechanische Zeichnung 7.1 Leiterplatte: Bohrungen Beckhoff New Automation Technology CB3050 Seite 61... -
Seite 62: Leiterplatte: Pin-1-Abstände
Kapitel: Mechanische Zeichnung Leiterplatte: Pin-1-Abstände 7.2 Leiterplatte: Pin-1-Abstände Seite 62 Beckhoff New Automation Technology CB3050... -
Seite 63: Leiterplatte: Heat Spreader
Leiterplatte: Heat Spreader Kapitel: Mechanische Zeichnung 7.3 Leiterplatte: Heat Spreader CHTUNG Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB3050 Seite 63... -
Seite 64: Technische Daten
9 bis 500Hz, 10m/s Versand: 5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards CHTUNG Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Seite 64 Beckhoff New Automation Technology CB3050... -
Seite 65: Thermische Spezifikationen
Es liegt im Verantwortungsbereich des Endkunden, dass die Die-Temperatur des Prozessors 100°C nicht überschreitet! Eine dauerhafte Überhitzung kann das Board zerstören! Für den Fall, dass die Temperatur 100°C überschreitet, muss die Umgebungstemperatur reduziert werden. Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. Beckhoff New Automation Technology CB3050 Seite 65... -
Seite 66: Support Und Service
Kapitel: Support und Service Beckhoff-Support 9 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 9.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... -
Seite 67: I Anhang: Post-Codes
Tastatur-Reset (außer Super I/O Chips der Winbond-977-Serie). Teste den 8254 (Timer-Baustein) Teste die Interrupt-Maskenbits von IRQ-Kanal 1 des 8259-Interrupt-Kontrollers. Teste die Interrupt-Maskenbits von IRQ-Kanal 2 des 8259-Interrupt-Kontrollers. Testen der Funktionen des Interrupt-Kontrollers (8259). Initialisiere EISA-slot (wenn vorhanden). Beckhoff New Automation Technology CB3050 Seite 67... - Seite 68 2. Bei Netzwerk-PCs (Boot-ROM): Aufbau der SYSID-Strukturtabelle 3. Bildschirmdarstellung in Textmode zurückschalten 4. ACPI-Tabelle initialisieren (top of memory). 5. ROMs auf ISA-Karten initialisieren und einbinden 6. Zuweisung der PCI-IRQs 7. Initialisierung des Advanced Power Managements (APM) 8. IRQ-Register zurücksetzen. Seite 68 Beckhoff New Automation Technology CB3050...
- Seite 69 Auto-Erkennung der L2-Cachegröße (Sockel 7 oder älter) Entpacken des komprimierten BIOS-Programmcodes in den Arbeitsspeicher. Kopieren des BIOS-Programmcodes ins Shadow-RAM (Segmente E000 & F000) via Zeiger- Aufruf (chipset hook). Test der CMOS Read/Write-Funktionalität Bootversuch über Boot-Loader-Routine (Software-Interrupt INT 19h) Beckhoff New Automation Technology CB3050 Seite 69...
-
Seite 70: Anhang: Ressourcen
Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Adresse Funktion IRQ0 Timer IRQ1 PS/2 Tastatur IRQ2 (9) (COM3) IRQ3 COM1 IRQ4 COM2 IRQ5 (COM4) IRQ6 IRQ7 LPT1 IRQ8 IRQ9 Seite 70 Beckhoff New Automation Technology CB3050... -
Seite 71: Dpci-Devices
1 od. 2 LAN intern ICH4 ID103A E SMB-Devices Adresse Funktion 10-11 Standard-Slave-Adresse 60-61 Reserviert vom BIOS 88-89 Vom BIOS definierte Slave-Adresse A0-A1 DIMM 1 A2-A3 DIMM 2 A4-AF Reserviert vom BIOS D2-D3 ICS950813 Beckhoff New Automation Technology CB3050 Seite 71...
