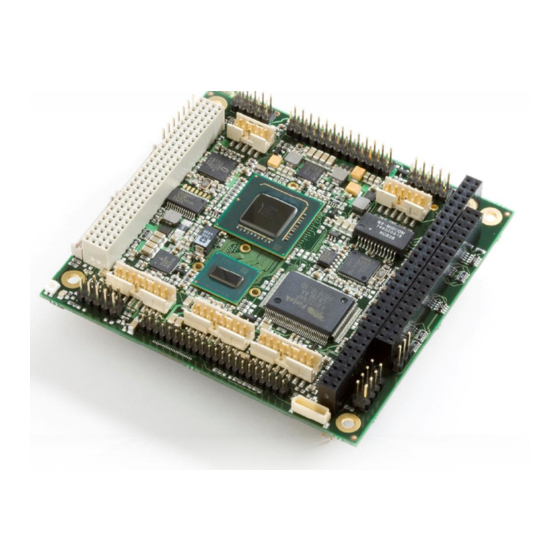

Beckhoff CB4053 Handbuch
Verwandte Anleitungen für Beckhoff CB4053
Inhaltszusammenfassung für Beckhoff CB4053

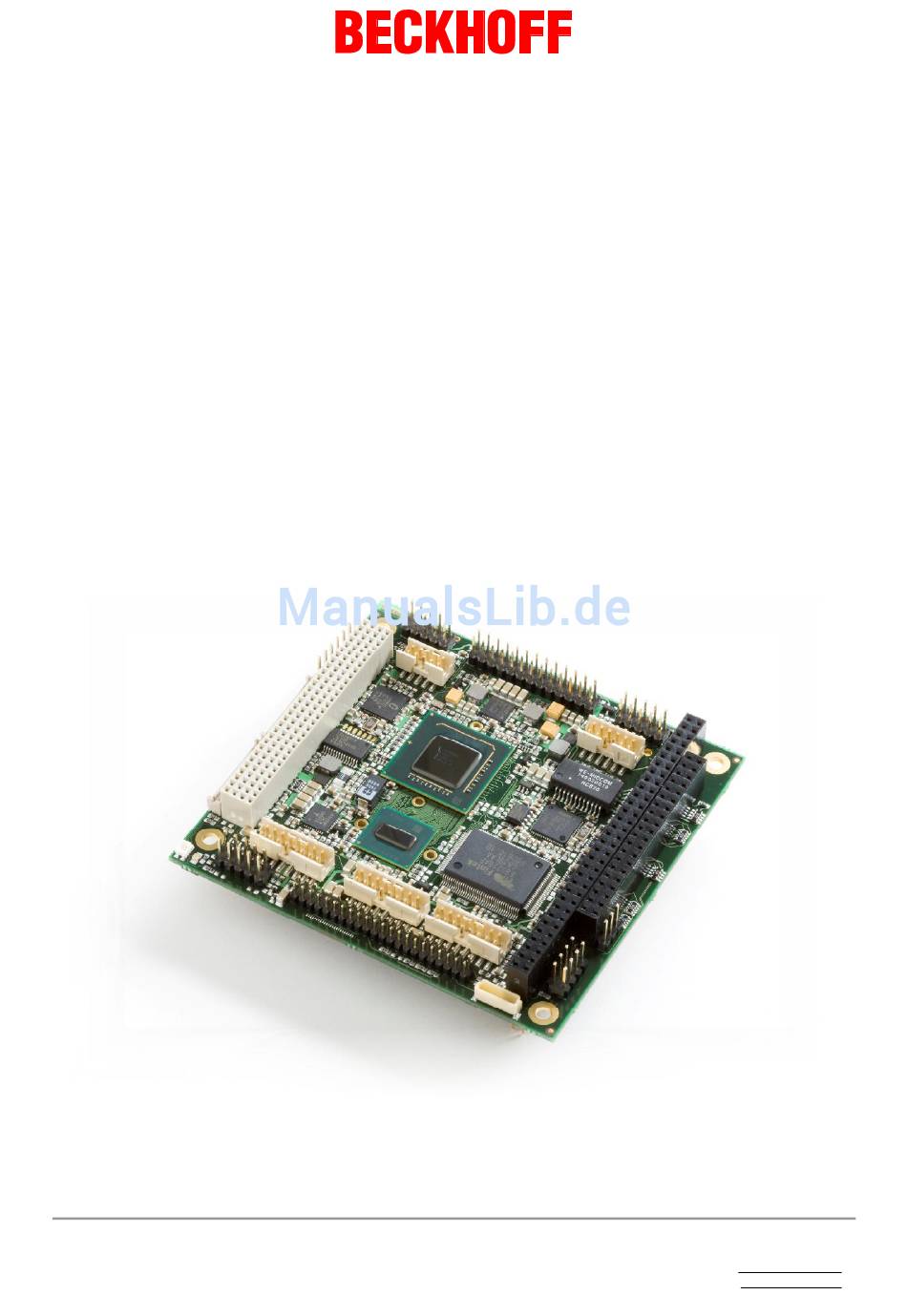

- Seite 1 CB4053 Handbuch Version 1.5 Beckhoff Automation GmbH Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
-
Seite 3: Inhaltsverzeichnis
Überwachungsfunktionen ......................38 4.18 Lüfteranschluss ........................... 39 Status-LEDs ............................40 HD LED ............................40 RGB-LED ............................ 41 BIOS-Einstellungen ..........................42 Benutzung des Setups ........................ 42 Top-Menü ............................ 42 Standard CMOS Features ......................43 Beckhoff New Automation Technology CB4053 Seite 3... - Seite 4 Beckhoff-Support ........................70 10.2 Beckhoff-Service ......................... 70 10.3 Beckhoff-Firmenzentrale ......................70 Anhang: Post-Codes .......................... 71 Anhang: Ressourcen .......................... 74 IO-Bereich ............................74 Memory-Bereich ..........................74 Interrupt ............................74 PCI-Devices ............................ 75 Ressourcen: SMB-Devices ......................75 Seite 4 Beckhoff New Automation Technology CB4053...
-
Seite 5: Änderungsindex
Status-LEDs dokumentiert, LVDS-Steckersymbole mit Labels versehen, kleinere Änderungen INWEIS Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Beckhoff New Automation Technology CB4053 Seite 5... -
Seite 6: Einleitende Hinweise
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. 1.1.2 Copyright © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Seite 6 Beckhoff New Automation Technology CB4053... -
Seite 7: Sicherheitshinweise
ATEN Wenn der Sicherheitshinweis unter diesem Symbol nicht beachtet wird, können Personen, Umwelt oder Geräte geschädigt oder Daten gelöscht werden. INWEIS IPP ODER INGERZEIG Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Beckhoff New Automation Technology CB4053 Seite 7... -
Seite 8: Grundlegende Sicherheitsmaßnahmen
1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Seite 8 Beckhoff New Automation Technology CB4053... -
Seite 9: Funktionsumfang
Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH. -
Seite 10: Übersicht
Peripherie wie zwei serielle Schnittstellen, Gigabit-LAN-Anschluss, Audio-Interface (HDA 7.1), acht USB-Schnittstellen, CRT-und LVDS/TFT-Anschluss und ein IDE-Anschluss. Optional verfügt das CB4053 über ein Onboard-Flash-Laufwerk mit 2, 4 oder 8GB. Das Board basiert auf Intel®s Menlow®-Plattform, die für besonders geringe Leistungsaufnahme optimiert ist. Dadurch kann auf eine aktive Kühlung verzichtet werden, was attraktive Anwendungsmöglichkeiten im... - Seite 11 Eigenschaften Kapitel: Übersicht PCI-Bus über PC/104-Plus (max. vier PCI-Master) Format: 96 mm x 90 mm Beckhoff New Automation Technology CB4053 Seite 11...
-
Seite 12: Spezifikationen Und Dokumente
USB-Spezifikationen www.usb.org § SM-Bus-Spezifikation Version 2.0 www.smbus.org § Intel®-Chipsatzbeschreibung SCH Datasheet www.intel.com § Intel®-Chipbeschreibungen Atom® Datasheet www.intel.com § Winbond®-Chipbeschreibung W83627HF www.winbond-usa.com oder www.winbond.com.tw § Fintek®-Chipbeschreibung F85226F Datasheet www.fintek.com.tw § Intel®-Chipbeschreibung 82574L Datasheet www.intel.com Seite 12 Beckhoff New Automation Technology CB4053... -
Seite 13: Detaillierte Beschreibung
Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule. Mit derzeit erhältlichen SO-DIMM200-Modulen ist ein Speicherausbau bis 2 GByte möglich. INWEIS Der Speicherausbau ist chipsatzseitig auf 2 GB beschränkt. Beckhoff New Automation Technology CB4053 Seite 13... -
Seite 14: Anschlüsse
Kapitel: Anschlüsse Speicher 4 Anschlüsse Auf den folgenden Seiten werden sämtliche Steckverbinder auf dem CB4053 beschrieben. CHTUNG Die verwendeten Kabel müssen für die meisten Schnittstellen bestimmten Anforderungen genügen. Für eine zuverlässige USB-2.0-Verbindung sind beispielsweise verdrillte und geschirmte Kabel notwendig. Einschränkungen bei der maximalen Kabellänge sind auch nicht selten. Sämtliche dieser schnittstellenspezifischen Erfordernisse sind den jeweiligen Spezifikationen zu entnehmen und entsprechend zu beachten. -
Seite 15: Steckerübersicht
Kapitel: Anschlüsse 4.1 Steckerübersicht In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB4053-Boards zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss nachgelesen werden kann. -
Seite 16: Stromversorgung
Stecker (Pins 1 & 3) erfolgen oder am "System"-Stecker (siehe nächste Seite). CHTUNG Das CB4053 verfügt über Sicherheitsvorkehrungen zum Schutz gegen Überhitzung. Unter anderem wird im Fall einer zu hohen Die-Temperatur am SM-Bus-Stecker das Signal PS_ON# nicht mehr länger auf low gezogen, so dass ein angeschlossenes Netzteil die Stromversorgung unterbrechen kann. -
Seite 17: System
Name Beschreibung Lautsprecher nach 5V SPEAKER Masse Reset nach Masse RESET# KLOCK# Keyboard Lock Keyboard Data KDAT KCLK Keyboard Clock Maus Data MDAT MCLK Maus Clock CMOS Batterie >= 3V VBAT Versorgungsspannung 5V Beckhoff New Automation Technology CB4053 Seite 17... -
Seite 18: Speicher
Speicher 4.4 Speicher Auf dem CB4053-Board kommen SO-DIMM200-Speichermodule (DDR2-533), wie sie in Notebooks üblich sind, zum Einsatz. Der Steckplatz für das Speichermodul befindet sich an der Unterseite des Boards. Aus technischen und mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. - Seite 19 Masse Datenleitung 35 DQ35 DQ39 Datenleitung 39 Datenleitung 40 DQ40 DQ44 Datenleitung 44 Versorgungsspannung 2,5V 2,5V 2,5V Versorgungsspannung 2,5V Datenleitung 41 DQ41 DQ45 Datenleitung 45 Data Strobe 5 DQS5 DQM5 Data Mask 5 Beckhoff New Automation Technology CB4053 Seite 19...
- Seite 20 Data Mask 7 Masse Masse Datenleitung 58 DQ58 DQ62 Datenleitung 62 Datenleitung 59 DQ59 DQ63 Datenleitung 63 Versorgungsspannung 2,5V 2,5V 2,5V Versorgungsspannung 2,5V SPD Data SPD-Adresse SPD Clock SPD-Adresse Versorgungsspannung 3,3V 3,3V SPD-Adresse Reserviert Reserviert Seite 20 Beckhoff New Automation Technology CB4053...
-
Seite 21: Pc/104-Bus
PC/104-Bus Kapitel: Anschlüsse 4.5 PC/104-Bus Eine auf dem CB4053-Board integrierte LPC-zu-ISA-Bridge (Fintek® F85226F) ermöglicht den Anschluss von ISA-Karten über einen Standard-PC/104-Stecker bei voller 16-Bit-Kompatibilität. Weitere Informationen über diese Schnittstelle können der PC/104-Spezifikation entnommen werden (s. Kap. "Spezifikationen und Dokumente", p. 12). - Seite 22 Reserviert (pulled high) ISA – Data 12 SD12 (DRQ7) Reserviert ISA – Data 13 SD13 Versorgungsspannung 5V ISA – Data 14 SD14 MASTER# ISA – Bus Master ISA – Data 15 SD15 Masse Reserviert Masse Seite 22 Beckhoff New Automation Technology CB4053...
-
Seite 23: Pc/104-Plus-Bus
PCI – Bus Request Slot 1 REQ0# Masse Masse REQ2# PCI – Bus Request Slot 3 PCI – Bus Grant Slot 4 GNT1# 5V für IO-Buffer Versorgungsspannung 5V CLK0 PCI – Clock Slot 1 Beckhoff New Automation Technology CB4053 Seite 23... - Seite 24 PCI – Clock Slot 2 PCI – Clock Slot 4 CLK3 Masse Versorgungsspannung 5V RST# PCI – Reset PCI – Interrupt B INTB# INTC# PCI – Interrupt C PCI – Bus Grant Slot 4 GNT3# Masse Seite 24 Beckhoff New Automation Technology CB4053...
-
Seite 25: Vga
Diese Schnittstelle ermöglicht auch eine Kommunikation über den I2C-Bus. Beschreibung Name Name Beschreibung Analog Rot Masse Analog Grün GREEN DDDA DD Data Analog Blau BLUE DDCK DD Clock Vertikaler Impuls VSYNC Masse Horizontaler Impuls HSYNC Masse Beckhoff New Automation Technology CB4053 Seite 25... -
Seite 26: Lcd
LVDS even Clock - TXO0C LVDS even Clock + TXO03# LVDS even Data 3 - TXO03 LVDS even Data 3 + BL_VCC Geschaltete 5V für Backlight FP_3,3V Geschaltete 3,3V für Display FP_3,3V Geschaltete 3,3V für Display Seite 26 Beckhoff New Automation Technology CB4053... - Seite 27 Display ohne Auswertung der EDID-Daten betrieben werden soll. Name Beschreibung Masse Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert DDC_CLK EDID Clock für LCD DDC_DAT EDID Data für LCD 5 Volt Beckhoff New Automation Technology CB4053 Seite 27...
-
Seite 28: Usb
USB+ Data Kanal 2 Masse Masse Masse Masse USB+ Data Kanal 3 USB3 USB4 USB+ Data Kanal 4 USB- Data Kanal 3 USB3# USB4# USB- Data Kanal 4 5V für USB3 USB3VCC USB4VCC 5V für USB4 Seite 28 Beckhoff New Automation Technology CB4053... - Seite 29 USB+ Data Kanal 6 Masse Masse Masse Masse USB+ Data Kanal 7 USB7 USB8 USB+ Data Kanal 8 USB- Data Kanal 7 USB7# USB8# USB- Data Kanal 8 5V für USB7 USB7VCC USB8VCC 5V für USB8 Beckhoff New Automation Technology CB4053 Seite 29...
-
Seite 30: Lan
LAN Leitung 1 minus LAN1# LAN0# LAN Leitung 0 minus LAN Leitung 3 plus LAN3 LAN2 LAN Leitung 2 plus LAN Leitung 3 minus LAN3# LAN2# LAN Leitung 2 minus LAN 100Mbit SPEED100 3,3V Versorgungsspannung 3,3V Seite 30 Beckhoff New Automation Technology CB4053... -
Seite 31: Audio
Audio Kapitel: Anschlüsse 4.11 Audio Die Audio-Funktionalitäten des CB4053 werden über einen 2x8poligen Wannenstecker (FCI 98424-G52-16LF, passender Gegenstecker z.B. FCI 90311-016LF) herausgeführt. Es stehen acht Ausgabekanäle für vollen 7.1-Sound sowie zusätzlich zwei Mikrofon- und zwei AUX-Eingänge zur Verfügung. Die Signale „SPDIFI“ und „SPDIFO“ ermöglichen die digitale Ein- und Ausgabe. Die dafür erforderliche Umsetzung auf Koax bzw. -
Seite 32: Ide-Schnittstelle
DMA Acknowledge Signal PDDACK# Masse Interrupt Signal PDIRQ Reserviert Address Bit 1 PDA1 PDMA66EN Enable UDMA66 Address Bit 0 PDA0 PDA2 Address Bit 2 Chip Select Signal 0 PDSC0# PDCS1# Chip Select Signal 1 Seite 32 Beckhoff New Automation Technology CB4053... - Seite 33 Kapitel: Anschlüsse Beschreibung Name Name Beschreibung PHDLED Masse Versorgung HDD 5V Versorgung HDD 5V Masse Reserviert CHTUNG Bei Boardvarianten mit Solid State Disk dürfen an der IDE-Schnittstelle keine älteren Geräte mit 5V-Signalpegel angeschlossen werden. Beckhoff New Automation Technology CB4053 Seite 33...
-
Seite 34: Lpt-Schnittstelle
LPT Data 3 Masse LPT Data 4 Masse LPT Data 5 Masse LPT Data 6 Masse LPT Data 7 Masse Acknowledge ACK# Masse Busy BUSY Masse Paper End Masse Select Printer SLCT Versorgungsspannung 5V Seite 34 Beckhoff New Automation Technology CB4053... -
Seite 35: Serielle Schnittstelle Com1
Data Terminal Ready Ring Indicator Masse Versorgungsspannung 5V Pinbelegung bei RS-422/RS-485 Bestückungsoption: Beschreibung Name Name Beschreibung Transmit Data + Transmit Data - Receive Data + Receive Data - Reserviert Reserviert Reserviert Reserviert Masse Versorgungsspannung 5V Beckhoff New Automation Technology CB4053 Seite 35... -
Seite 36: Serielle Schnittstelle Com2
Data Terminal Ready Ring Indicator Masse Versorgungsspannung 5V Pinbelegung bei RS-422/RS-485 Bestückungsoption: Beschreibung Name Name Beschreibung Transmit Data + Transmit Data - Receive Data + Receive Data - Reserviert Reserviert Reserviert Reserviert Masse Versorgungsspannung 5V Seite 36 Beckhoff New Automation Technology CB4053... -
Seite 37: Smbus
Wird PWRBTN# für vier Sekunden auf low gesetzt, löst dies einen Power-down des System aus. Name Beschreibung 3,3V Versorgungsspannung 3,3V CS-SMB-CLK SMBus Clock CS-SMB-DAT SMBus Data SMB-ALERT# SMBus Alert PWRBTN# Powertaste PS_ON# Powersupply an Masse Beckhoff New Automation Technology CB4053 Seite 37... -
Seite 38: Überwachungsfunktionen
BM08B-SRSS-TB, passender Gegenstecker: SHR-08V-S(-B)) verfügbar gemacht. Name Beschreibung 3,3V Versorgungsspannung 3,3V CS-SMB-CLK SMBus Clock CS-SMB-DAT SMBus Data Masse FANON1 Versorgungsspannung 5V geregelt FANCTRL1 Überwachungssignal Lüfter 1 Versorgungsspannung 5V FANCTRL3 Überwachungssignal Lüfter 3 (extern) Seite 38 Beckhoff New Automation Technology CB4053... -
Seite 39: Lüfteranschluss
Die Baugruppe verfügt über einen 3poligen Lüfteranschluss. Dieser ermöglicht es, Lüfter mit einer Versorgungsspannung von 5 Volt direkt an die Baugruppe anzuschließen. Ein Signal für die Überwachung der Lüfterdrehzahl ist ebenfalls jeweils vorhanden. Name Beschreibung Masse FANON2 Versorgungsspannung 5V geregelt FANCTRL2 Überwachungssignal Lüfter Beckhoff New Automation Technology CB4053 Seite 39... -
Seite 40: Status-Leds
Kapitel: Status-LEDs HD LED 5 Status-LEDs 5.1 HD LED Festplattenaktivität wird durch eine auf dem Board befindliche LED angezeigt. Seite 40 Beckhoff New Automation Technology CB4053... -
Seite 41: Rgb-Led
RGB-LED Kapitel: Status-LEDs 5.2 RGB-LED Auf dem CB4053 befindet sich eine RGB-LED, mit der über Farben und Blinkintervalle Statusmeldungen ausgegeben werden können. Statusmeldungen RGB-LED: Farbe Intervall Bedeutung keine dauerhaft Fehlerhafter Systemzustand Weiß dauerhaft Der Mikrokontroller wurde gerade programmiert und wird für den normalen... -
Seite 42: Bios-Einstellungen
Einstellung aktiviert werden muss. Die Navigation von einem Menüpunkt zum anderen erfolgt mit Hilfe der Pfeiltasten, wobei mit der Enter-Taste der entsprechene Menüpunkt ausgewählt wird, was dann z. B. den Aufruf eines Untermenüs oder eines Auswahldialogs bewirkt. Seite 42 Beckhoff New Automation Technology CB4053... -
Seite 43: Standard Cmos Features
None / 360K, 5.25 in. / 1.2M, 5.25 in. / 720K, 3.5 in. / 1.44M, 3.5 in. / 2.88M, 3.5 in. ü Base Memory Optionen: keine ü Extended Memory Optionen: keine ü Total Memory Optionen: keine Beckhoff New Automation Technology CB4053 Seite 43... -
Seite 44: Ide Channel 0 Master/Slave
Das Onboard-Flash-Laufwerk kann mit der Option "IDE Channel 0 Master" bzw. "IDE Channel 0 Slave" deaktiviert werden, indem "None" gewählt wird. Die Deaktivierung des Laufwerks führt nicht dazu, dass anstelle des Flash-Laufwerks ein anderes Gerät als Master bzw. Slave betrieben werden kann. Seite 44 Beckhoff New Automation Technology CB4053... -
Seite 45: Advanced Bios Features
ü Boot Other Device Optionen: Enabled / Disabled ü Swap Floppy Drive Optionen: Enabled / Disabled ü Boot Up Floppy Seek Optionen: Enabled / Disabled ü Boot Up NumLock Status Optionen: Off / On Beckhoff New Automation Technology CB4053 Seite 45... - Seite 46 1.1 / 1.4 ü OS Select For DRAM > 64MB Optionen: Non-OS2 / OS2 ü Report No FDD For WIN 95 Optionen: No / Yes ü Full Screen LOGO Show Optionen: Enabled / Disabled Seite 46 Beckhoff New Automation Technology CB4053...
-
Seite 47: Cpu Feature
ü Limit CPUID MaxVal Optionen: Enabled / Disabled ü C1E Function Optionen: Auto / Disabled ü CPU C State Capability Optionen: Disabled / C2 / C4 / C6 ü Execute Disable Bit Optionen: Enabled / Disabled Beckhoff New Automation Technology CB4053 Seite 47... -
Seite 48: Hard Disk Boot Priority
In diesem Untermenü haben die Tasten <Page Up>, <Page Down>, <+> und <-> eine andere Funktion als sonst: Sie dienen dazu, die in der Liste aufgeführten Devices nach oben bzw. unten zu verschieben. ü Boot priority Optionen: Dynamic / Fixed / Manual Seite 48 Beckhoff New Automation Technology CB4053... -
Seite 49: Advanced Chipset Features
ü Panel Scaling Optionen: Auto / Force / Off ü BIA Control Optionen: VBIOS Default / Level 1 / Level 2 / Level 3 / Level 4 / Level 5 / Level 6 Beckhoff New Automation Technology CB4053 Seite 49... -
Seite 50: Integrated Peripherals
ü IR Transmission Delay Optionen: Enabled / Disabled ü UR2 Duplex Mode Optionen: Full / Half ü Use IR Pins Optionen: RxD2,TxD2 / IR-Rx2Tx2 ü Onboard Parallel Port Optionen: 378/IRQ7 / 278/IRQ5 / 3BC/IRQ7 Seite 50 Beckhoff New Automation Technology CB4053... - Seite 51 ü Parallel Port Mode Optionen: SPP / EPP / ECP / ECP+EPP / Normal ü EPP Mode Select Optionen: EPP1.9 / EPP1.7 ü USB Device Setting Untermenü: siehe "USB Device Setting" (p. 55) Beckhoff New Automation Technology CB4053 Seite 51...
-
Seite 52: Onchip Ide Devices
Auto / Mode 0 / Mode 1 / Mode 2 / Mode 3 / Mode 4 ü IDE Primary Master UDMA Optionen: Disabled / Auto ü IDE Primary Slave UDMA Optionen: Disabled / Auto Seite 52 Beckhoff New Automation Technology CB4053... -
Seite 53: Onboard Devices
ü Console Redirect Optionen: Disabled / COM1 / COM2 ü Serial Port Mode Optionen: 9600,8,n,1 / 19200,8,n,1 / 115200,8,n,1 ü After Boot Optionen: Enabled / Disabled ü Flow Control Signals Optionen: Ignore / Tested Beckhoff New Automation Technology CB4053 Seite 53... -
Seite 54: Pci Express Root Port Function
↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü PCI Express Port 1 Optionen: Auto / Enabled / Disabled ü PCI Express Port 2 Optionen: Auto / Enabled / Disabled Seite 54 Beckhoff New Automation Technology CB4053... -
Seite 55: Usb Device Setting
ü USB 2.0 Controller Optionen: Enabled / Disabled ü USB Operation Mode Optionen: Full/Low Speed / High Speed ü USB Keyboard Function Optionen: Enabled / Disabled ü USB Storage Function Optionen: Enabled / Disabled Beckhoff New Automation Technology CB4053 Seite 55... -
Seite 56: Power Management Setup
ü ACPI Suspend Type Optionen: keine ü Soft-Off by PWR-BTTN Optionen: Instant-Off / Delay 4 Sec ü HPET Feature Untermenü: siehe "HPET Feature" (p. 57) ü Intel DTS Feature Untermenü: siehe "Intel DTS Feature" (p. 58) Seite 56 Beckhoff New Automation Technology CB4053... -
Seite 57: Hpet Feature
Phoenix – AwardBIOS CMOS Setup Utility HPET Feature HPET Support [Enabled] Item Help ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü HPET Support Optionen: Enabled / Disabled Beckhoff New Automation Technology CB4053 Seite 57... -
Seite 58: Intel Dts Feature
ü Critical Trip Point Optionen: POR / 15°C / 23°C / 31°C / 39°C / 47°C / 55°C / 63°C / 71°C / 79°C / 87°C / 95°C / 103°C / 111°C / 119°C / 127°C Seite 58 Beckhoff New Automation Technology CB4053... -
Seite 59: Pnp/Pci Configuration
Optionen: Enabled / Disabled ü Maximum Payload Size Optionen: 128 / 256 / 512 / 1024 / 2048 / 4096 (Hinweis: Die Intel®-Chipsätze 945GM und SCH US15W unterstützen nur eine MPL von 128B) Beckhoff New Automation Technology CB4053 Seite 59... -
Seite 60: Irq Resources
ü IRQ-9 assigned to Optionen: PCI Device / Reserved ü IRQ-10 assigned to Optionen: PCI Device / Reserved ü IRQ-11 assigned to Optionen: PCI Device / Reserved ü IRQ-12 assigned to Optionen: PCI Device / Reserved Seite 60 Beckhoff New Automation Technology CB4053... -
Seite 61: Pc Health Status
ü CPU VTT Optionen: keine ü +1.8 V Optionen: keine ü +3.3 V Optionen: keine ü +5.0 V Optionen: keine ü +1.5 V Optionen: keine ü Fan1 Speed Optionen: keine ü Fan2 Speed Optionen: keine Beckhoff New Automation Technology CB4053 Seite 61... - Seite 62 Kapitel: BIOS-Einstellungen PC Health Status ü Fan3 Speed Optionen: keine ü On Die Digital Temp. Optionen: keine Seite 62 Beckhoff New Automation Technology CB4053...
-
Seite 63: Load Fail-Safe Defaults
Mit dieser Option werden die Einstellungen inklusive aller Änderungen gespeichert und das Setup beendet. 6.14 Exit Without Saving Durch Auswahl dieses Menüpunktes wird das Setup verlassen, ohne dass die vorgenommenen Änderungen gespeichert werden. Beckhoff New Automation Technology CB4053 Seite 63... -
Seite 64: Bios-Update
Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Seite 64 Beckhoff New Automation Technology CB4053... -
Seite 65: Mechanische Zeichnung
Leiterplatte: Bohrungen Kapitel: Mechanische Zeichnung 8 Mechanische Zeichnung 8.1 Leiterplatte: Bohrungen Eine genaue Maßzeichnung ist in der PC/104-Spezifikation enthalten. INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB4053 Seite 65... -
Seite 66: Leiterplatte: Pin-1-Abstände
Kapitel: Mechanische Zeichnung Leiterplatte: Pin-1-Abstände 8.2 Leiterplatte: Pin-1-Abstände INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Seite 66 Beckhoff New Automation Technology CB4053... -
Seite 67: Leiterplatte: Heat Sink
Leiterplatte: Heat Sink Kapitel: Mechanische Zeichnung 8.3 Leiterplatte: Heat Sink INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB4053 Seite 67... -
Seite 68: Technische Daten
9 bis 500Hz, 10m/s Versand: 5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards CHTUNG Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Seite 68 Beckhoff New Automation Technology CB4053... -
Seite 69: Thermische Spezifikationen
Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. CHTUNG Das CB4053 verfügt über Sicherheitsvorkehrungen zum Schutz gegen Überhitzung. Unter anderem wird im Fall einer zu hohen Die-Temperatur am SM-Bus-Stecker das Signal PS_ON# nicht mehr länger auf low gezogen, so dass ein angeschlossenes Netzteil die Stromversorgung unterbrechen kann. Damit das funktioniert, muss ein intelligentes Netzteil verwendet werden und PS_ON# auch angeschlossen sein. -
Seite 70: Support Und Service
Kapitel: Support und Service Beckhoff-Support 10 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 10.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... -
Seite 71: I Anhang: Post-Codes
Tastatur-Reset (außer Super I/O Chips der Winbond-977-Serie). Teste den 8254 (Timer-Baustein) Teste die Interrupt-Maskenbits von IRQ-Kanal 1 des 8259-Interrupt-Kontrollers. Teste die Interrupt-Maskenbits von IRQ-Kanal 2 des 8259-Interrupt-Kontrollers. Testen der Funktionen des Interrupt-Kontrollers (8259). Beckhoff New Automation Technology CB4053 Seite 71... - Seite 72 2. Bei Netzwerk-PCs (Boot-ROM): Aufbau der SYSID-Strukturtabelle 3. Bildschirmdarstellung in Textmode zurückschalten 4. ACPI-Tabelle initialisieren (top of memory). 5. ROMs auf ISA-Karten initialisieren und einbinden 6. Zuweisung der PCI-IRQs 7. Initialisierung des Advanced Power Managements (APM) 8. IRQ-Register zurücksetzen. Seite 72 Beckhoff New Automation Technology CB4053...
- Seite 73 Auto-Erkennung der L2-Cachegröße (Sockel 7 oder älter) Entpacken des komprimierten BIOS-Programmcodes in den Arbeitsspeicher. Kopieren des BIOS-Programmcodes ins Shadow-RAM (Segmente E000 & F000) via Zeiger-Aufruf (chipset hook). Test der CMOS Read/Write-Funktionalität Bootversuch über Boot-Loader-Routine (Software-Interrupt INT 19h) Beckhoff New Automation Technology CB4053 Seite 73...
-
Seite 74: Anhang: Ressourcen
BIOS-Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Adresse Funktion IRQ0 Timer IRQ1 PS/2 Tastatur IRQ2 (9) IRQ3 COM1 IRQ4 COM2 IRQ5 IRQ6 IRQ7 LPT1 IRQ8 IRQ9 Seite 74 Beckhoff New Automation Technology CB4053... -
Seite 75: Dpci-Devices
Externer Slot 2 Externer Slot 3 Externer Slot 4 E Ressourcen: SMB-Devices Adresse Funktion 10-11 Standard-Slave-Adresse 60-61 Reserviert vom BIOS 88-89 Vom BIOS definierte Slave-Adresse A0-A1 DIMM 1 A2-AF Reserviert vom BIOS D2-D3 ICS9UMS9633BKLF Beckhoff New Automation Technology CB4053 Seite 75...
