5.3

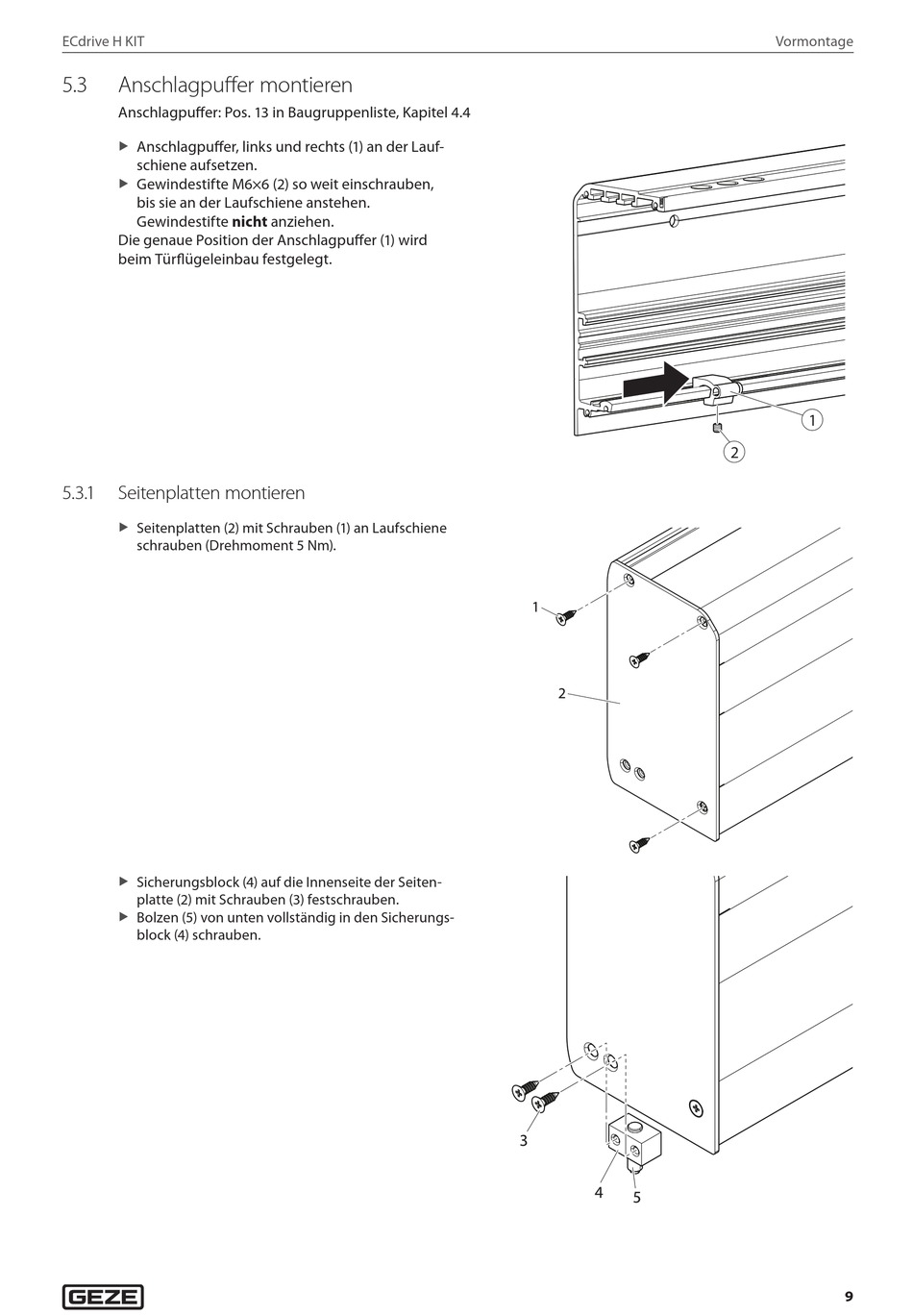

Anschlagpuffer montieren
Anschlagpuffer: Pos. 13 in Baugruppenliste, Kapitel 4.4
Anschlagpuffer, links und rechts (1) an der Lauf-
X
schiene aufsetzen.
Gewindestifte M6×6 (2) so weit einschrauben,
X
bis sie an der Laufschiene anstehen.
Gewindestifte nicht anziehen.
Die genaue Position der Anschlagpuffer (1) wird
beim Türflügeleinbau festgelegt.
5.3. 1
Seitenplatten montieren
Seitenplatten (2) mit Schrauben (1) an Laufschiene
X
schrauben (Drehmoment 5 Nm).
Sicherungsblock (4) auf die Innenseite der Seiten-
X
platte (2) mit Schrauben (3) festschrauben.
Bolzen (5) von unten vollständig in den Sicherungs-
X
block (4) schrauben.
Vormontage
1
2
9
