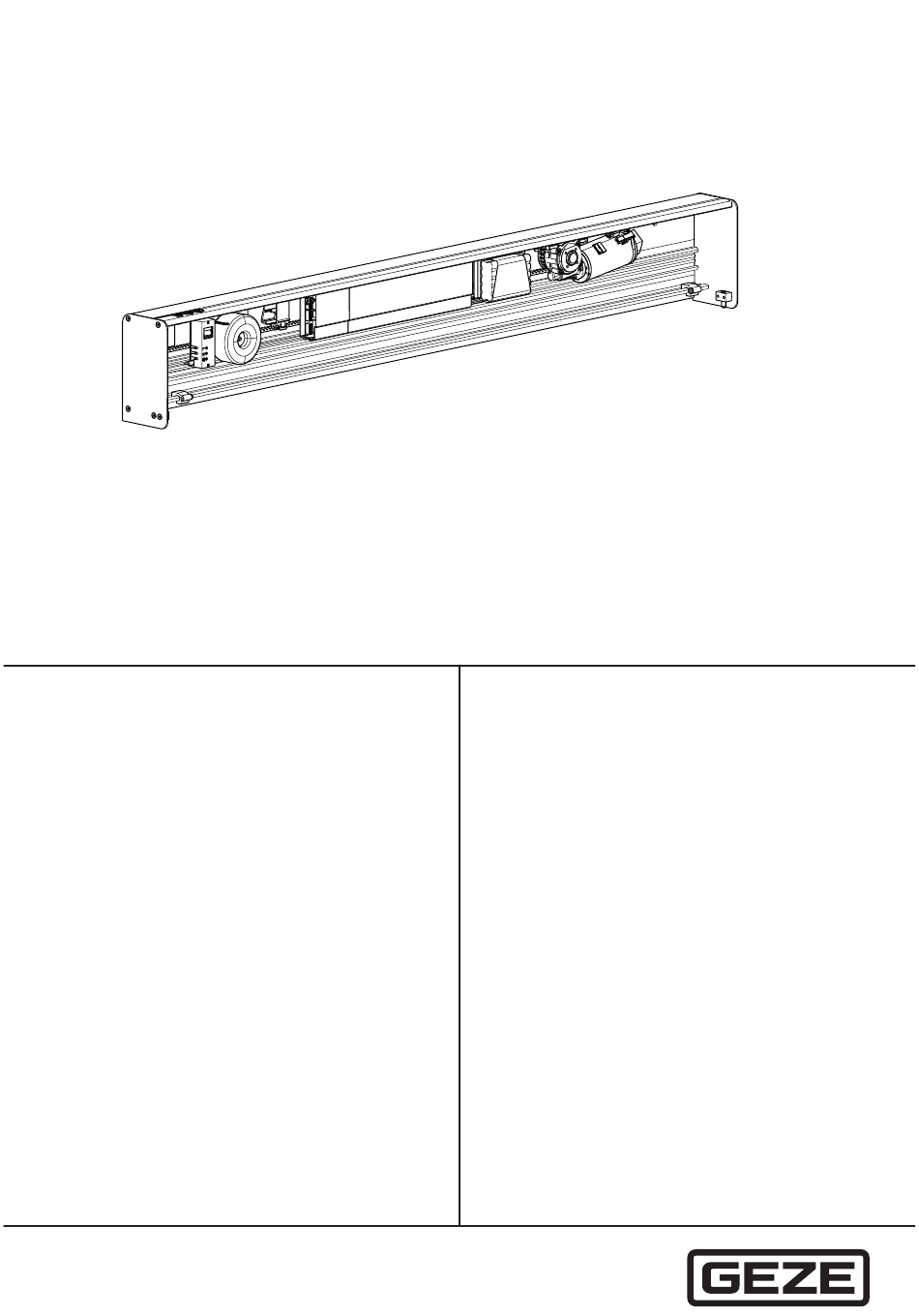

- Seite 1 ECdrive H DE Vormontageanleitung 186784-01...
-
Seite 2: Inhaltsverzeichnis
Zu diesem Dokument ............................6 Überblick ..................................6 Pläne ............................................6 Werkzeuge und Hilfsmittel ...................................6 Drehmomente ........................................6 Komponenten und Baugruppen ................................7 Stückliste VP-Kit ECdrive H ....................................7 Vormontage ................................8 Laufschiene und Haube bearbeiten ................................8 Laufschiene vorbereiten ....................................8 Anschlagpuffer montieren ....................................9 Antriebskomponenten montieren ................................9 Kabelhalter montieren....................................10 Getriebemotor und Steuerung verbinden ............................ -
Seite 3: Einführung
Symbol für eine Handlung: Hier müssen Sie etwas tun. Halten Sie bei mehreren Handlungsschritten die Reihenfolge ein. Revisionen und Gültigkeit Version 01: gültig für ECdrive H ab Baujahr 2021. Produkthaftung Gemäß der im Produkthaftungsgesetz definierten Haftung des Herstellers für seine Produkte sind die in dieser Broschüre enthaltenen Informationen (Produktinformationen und bestimmungsgemäße Verwendung, Fehlge-... -
Seite 4: Grundlegende Sicherheitshinweise
GEZE autorisiert sind. à Für sicherheitstechnische Prüfungen sind die länderspezifischen Gesetze und Vorschriften zu beachten. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus und die Zulassung für den Einsatz in Flucht- und Rettungswegen erlischt. -
Seite 5: Sicherheitsbewusstes Arbeiten
ECdrive H Grundlegende Sicherheitshinweise Sicherheitsbewusstes Arbeiten à Arbeitsplatz gegen unbefugtes Betreten sichern. à Nur die im Kabelplan angegebenen Kabel verwenden. Schirme gemäß Anschlussplan auflegen. à Lose, antriebsinterne Kabel mit Kabelbindern sichern. à Vor Arbeiten an der Elektrik: à Den Antrieb vom 230-V-Netz trennen und gegen Wiedereinschalten sichern. Spannungsfreiheit prüfen. -
Seite 6: Zu Diesem Dokument

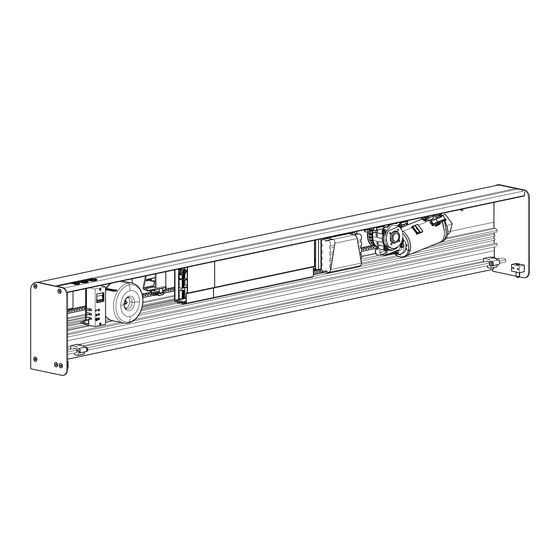

Zu diesem Dokument ECdrive H Zu diesem Dokument Diese Anleitung beschreibt die Vormontage des automatischen Schiebetürantriebs ECdrive H. Überblick 4. 1 Pläne Zeichnungs-Nr. Name 70517-0-001 Antriebszeichnung Antrieb ECdrive H 70517-2-0201 Bauteilzeichnung Laufschiene auf Maß ECdrive H 70517-2-0224 Bauteilzeichnung Haube PL 200×40 auf Maß ECdrive H... -
Seite 7: Komponenten Und Baugruppen
Je nach Ausstattung oder Ausführung des Antriebs kann der Aufbau der Baugruppen abweichen. Genaue Anga- ben zur Positionierung der einzelnen Komponenten sind in der Antriebszeichnung zu finden. 2-flügelig 1-flügelig, links schließend 1-flügelig, rechts schließend Stückliste VP-Kit ECdrive H Seitenplatte Getriebemotor Div. Klarsichtfolienaufkleber Erdung Transformator Haube Zubehör Befestigung Antriebs-... -
Seite 8: Vormontage
Vormontage ECdrive H Vormontage Für die Ausführung der Vormontagearbeiten ist die aktuelle Antriebszeichung maßgebend. Alle Bauelemente müssen gemäß der Antriebszeichnung festgelegt und montiert werden. 5. 1 Laufschiene und Haube bearbeiten Profile auf Beschädigungen prüfen. Laufschiene und Haube auf gewünschte Länge ablängen (siehe Bearbeitungszeichnungen, Kapitel 4.1) -
Seite 9: Anschlagpuffer Montieren
ECdrive H Vormontage Anschlagpuffer montieren Anschlagpuffer: Pos. 13 in Baugruppenliste, Kapitel 4.4 Anschlagpuffer, links und rechts (1) an der Lauf- schiene aufsetzen. Gewindestifte M6×6 (2) so weit einschrauben, bis sie an der Laufschiene anstehen. Gewindestifte nicht anziehen. Die genaue Position der Anschlagpuffer (1) wird beim Türflügeleinbau festgelegt. -
Seite 10: Kabelhalter Montieren
Vormontage ECdrive H Kabelhalter montieren Kabel können durchtrennt werden! Kabel so verlegen, dass sich keine Kabel im Bereich der beweglichen Teile befinden. Abstand Kabelhalter ca. 200 mm. Kabelhalter (1) an der Laufschiene befestigen. Getriebemotor und Steuerung verbinden Drehgeberkabel (2) und Motoranschlusskabel (1) zur Steuerung (3) verlegen. -
Seite 11: Transformator Und Steuerung Verbinden
ECdrive H Vormontage Transformator und Steuerung verbinden Darauf achten, dass Kabel so abgelängt und verlegt werden, dass diese beim Aufsetzen der Haube nicht ein- geklemmt und nicht mit sich bewegenden Komponenten in Berührung kommen können. Dreiadriges Transformator-Kabel (1) ablängen. An beiden Enden abisolieren und isolierte Adernendhülsen anbringen. -
Seite 12: Transformator-Erdung Montieren
Vormontage ECdrive H Transformator-Kabel (1) an Lüsterklemme (6) des Transformators montieren. Transformator-Erdung montieren WARNUNG! Bei einer schlechten Verbindung zwischen Erdungsverbinder (2) und Laufschiene ist die Laufschiene nicht geerdet. Prüfen, ob die Gewindestifte der Erdungsverbinder (2) die Eloxalschicht der Laufschiene durchstoßen. -
Seite 13: Haubenerdung Montieren
ECdrive H Vormontage Haubenerdung montieren Senkung (5) von jeglichen Beschichtungen freihalten. Im gestrichelten Bereich (6) auf der Innenseite der Haube, die Haube punktuell von der Beschichtung befreien, falls keine blanke Stelle für die Gerätesicherheitsprüfung zur Verfügung steht. Kabelschuh der Erdungsleitung Haube (1) mit Senkschraube (4), Zahnscheibe (3) und Sechskantmutter (2) verschrauben. -
Seite 14: 5. 1 0 Akku Und Steuerung Verbinden
Vormontage ECdrive H Sicherungsblock (4) auf die Innenseite der Seiten- platte (2) mit Schrauben (3) festschrauben. Bolzen (5) von unten vollständig in den Sicherungs- block (4) schrauben. 5. 1 0 Akku und Steuerung verbinden VORSICHT! Verletzungsgefahr durch Stoßen und Quetschen! Bei eingestecktem Akku-Kabel (1) kann sich das Riemenrad am Getriebemotor unvermittelt bewegen. -
Seite 15: Gerätesicherheitsprüfung Und Produktionstest
