Vormontage
5.7

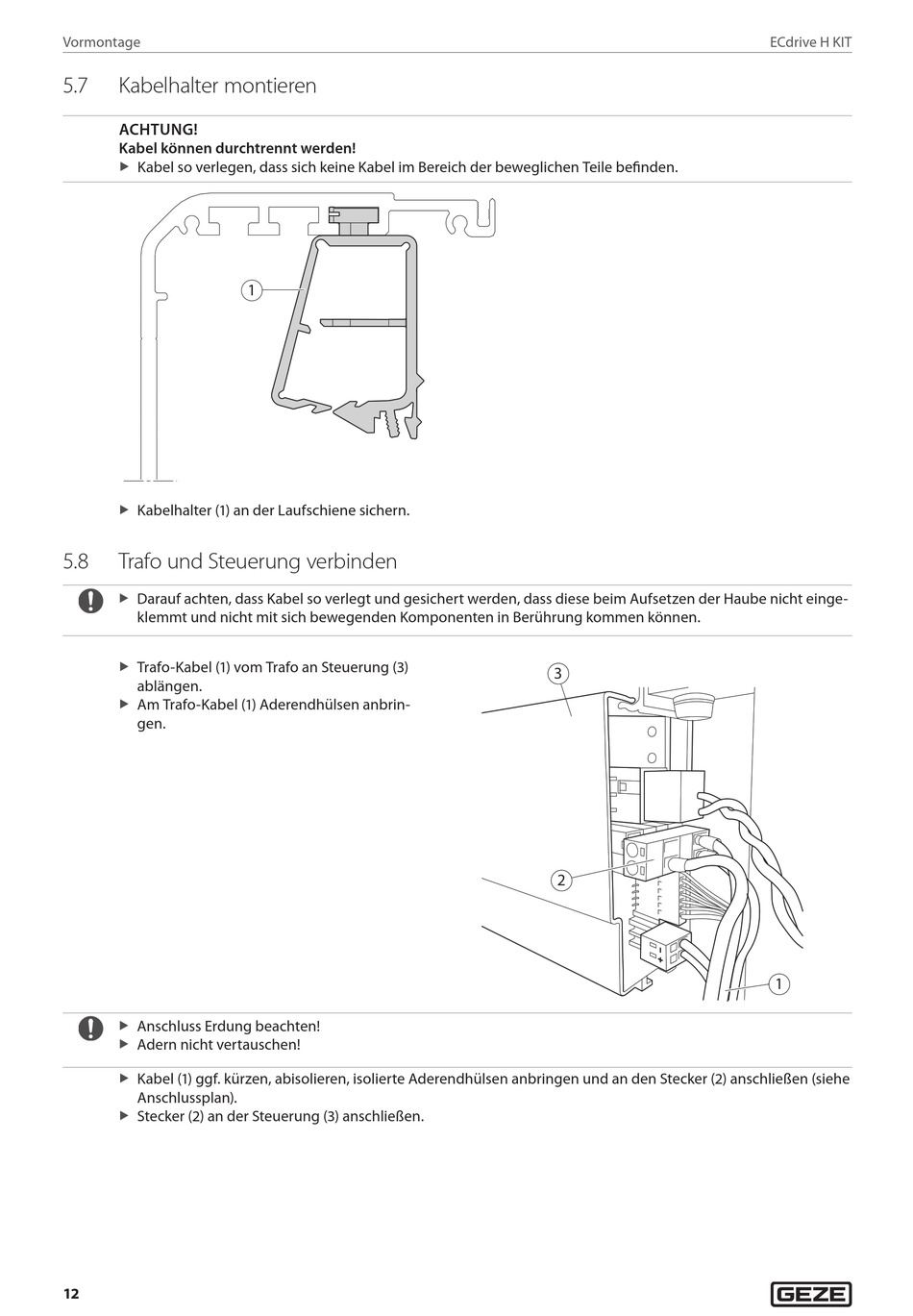

Kabelhalter montieren
ACHTUNG!
Kabel können durchtrennt werden!
Kabel so verlegen, dass sich keine Kabel im Bereich der beweglichen Teile befinden.
X
Kabelhalter (1) an der Laufschiene sichern.
X
5.8
Trafo und Steuerung verbinden
Darauf achten, dass Kabel so verlegt und gesichert werden, dass diese beim Aufsetzen der Haube nicht einge-
X
klemmt und nicht mit sich bewegenden Komponenten in Berührung kommen können.
Trafo-Kabel (1) vom Trafo an Steuerung (3)
X
ablängen.
Am Trafo-Kabel (1) Aderendhülsen anbrin-
X
gen.
Anschluss Erdung beachten!
X
Adern nicht vertauschen!
X
Kabel (1) ggf. kürzen, abisolieren, isolierte Aderendhülsen anbringen und an den Stecker (2) anschließen (siehe
X
Anschlussplan).
Stecker (2) an der Steuerung (3) anschließen.
X
12
1
3
2
ECdrive H KIT
