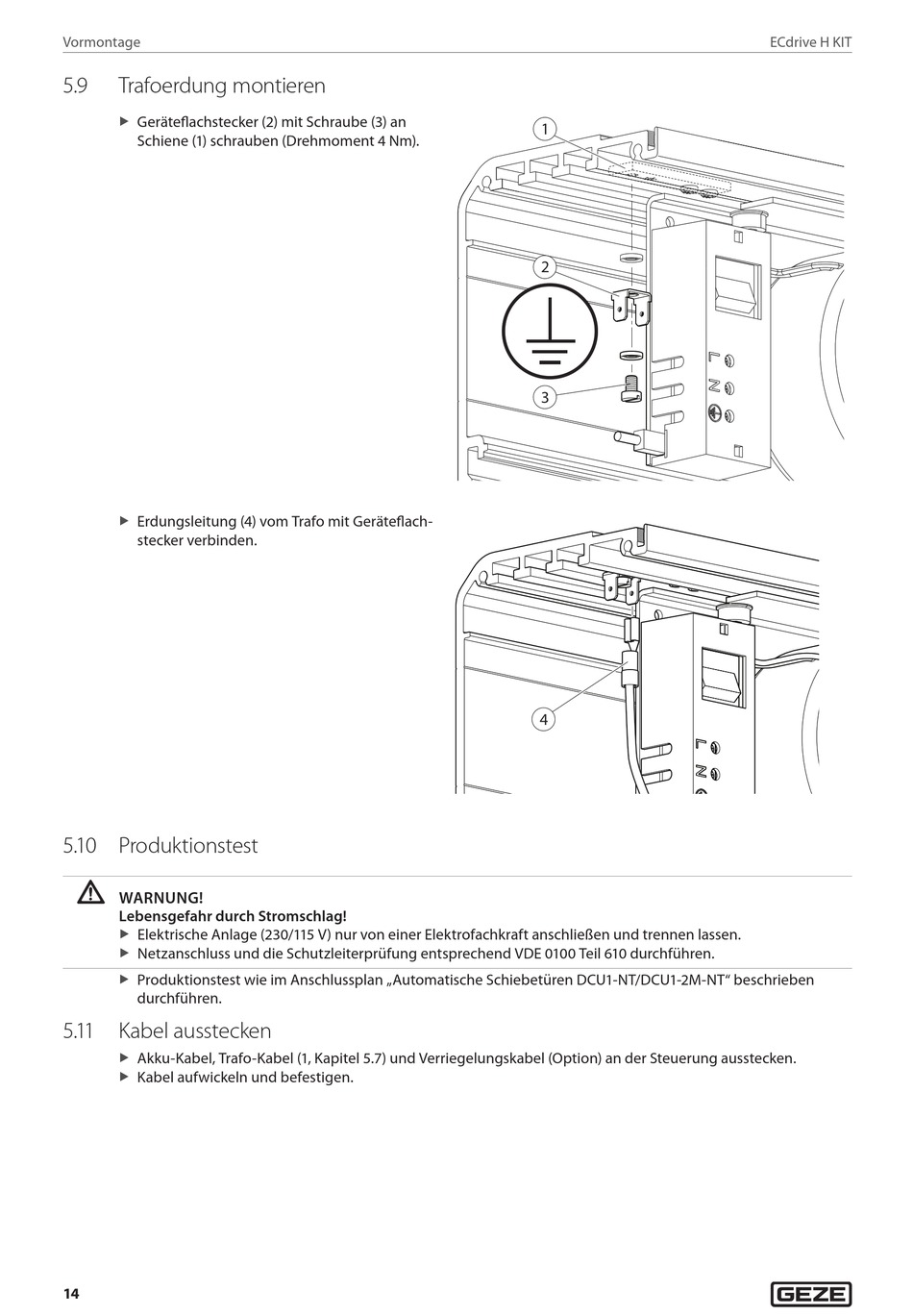

Vormontage
5.9
Trafoerdung montieren
Geräteflachstecker (2) mit Schraube (3) an
X
Schiene (1) schrauben (Drehmoment 4 Nm).
Erdungsleitung (4) vom Trafo mit Geräteflach-
X
stecker verbinden.
5. 1 0 Produktionstest
WARNUNG!
Lebensgefahr durch Stromschlag!
Elektrische Anlage (230/115 V) nur von einer Elektrofachkraft anschließen und trennen lassen.
X
Netzanschluss und die Schutzleiterprüfung entsprechend VDE 0100 Teil 610 durchführen.
X
Produktionstest wie im Anschlussplan „Automatische Schiebetüren DCU1-NT/DCU1-2M-NT" beschrieben
X
durchführen.
5. 1 1 Kabel ausstecken
Akku-Kabel, Trafo-Kabel (1, Kapitel 5.7) und Verriegelungskabel (Option) an der Steuerung ausstecken.
X
Kabel aufwickeln und befestigen.
X
14
1
2
3
4
