Vormontage
5.4

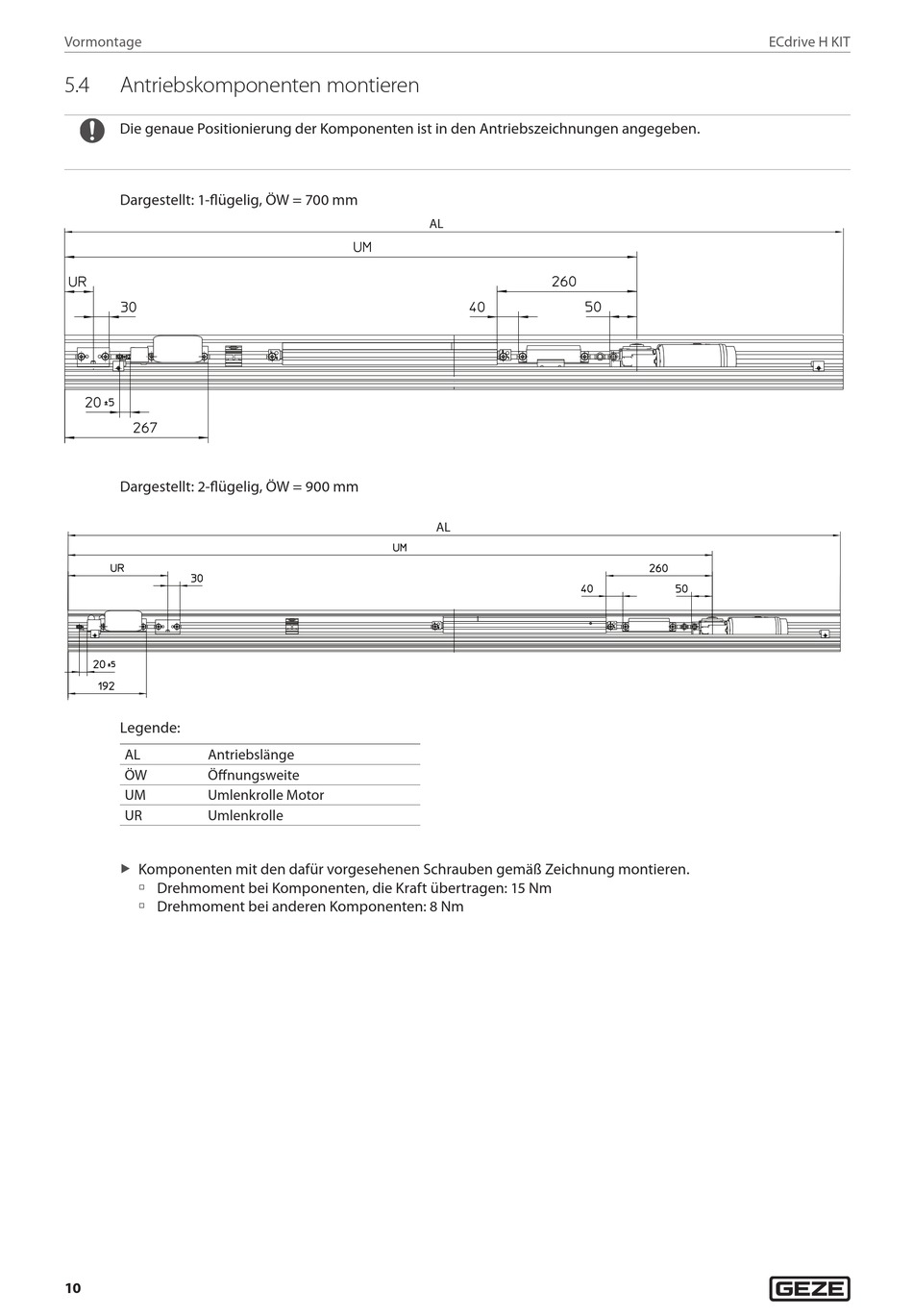

Antriebskomponenten montieren
Die genaue Positionierung der Komponenten ist in den Antriebszeichnungen angegeben.
Dargestellt: 1-flügelig, ÖW = 700 mm
Dargestellt: 2-flügelig, ÖW = 900 mm
Legende:
AL
Antriebslänge
ÖW
Öffnungsweite
UM
Umlenkrolle Motor
UR
Umlenkrolle
Komponenten mit den dafür vorgesehenen Schrauben gemäß Zeichnung montieren.
X
à Drehmoment bei Komponenten, die Kraft übertragen: 15 Nm
à Drehmoment bei anderen Komponenten: 8 Nm
10
AL
AL
ECdrive H KIT
