ECdrive H KIT
4

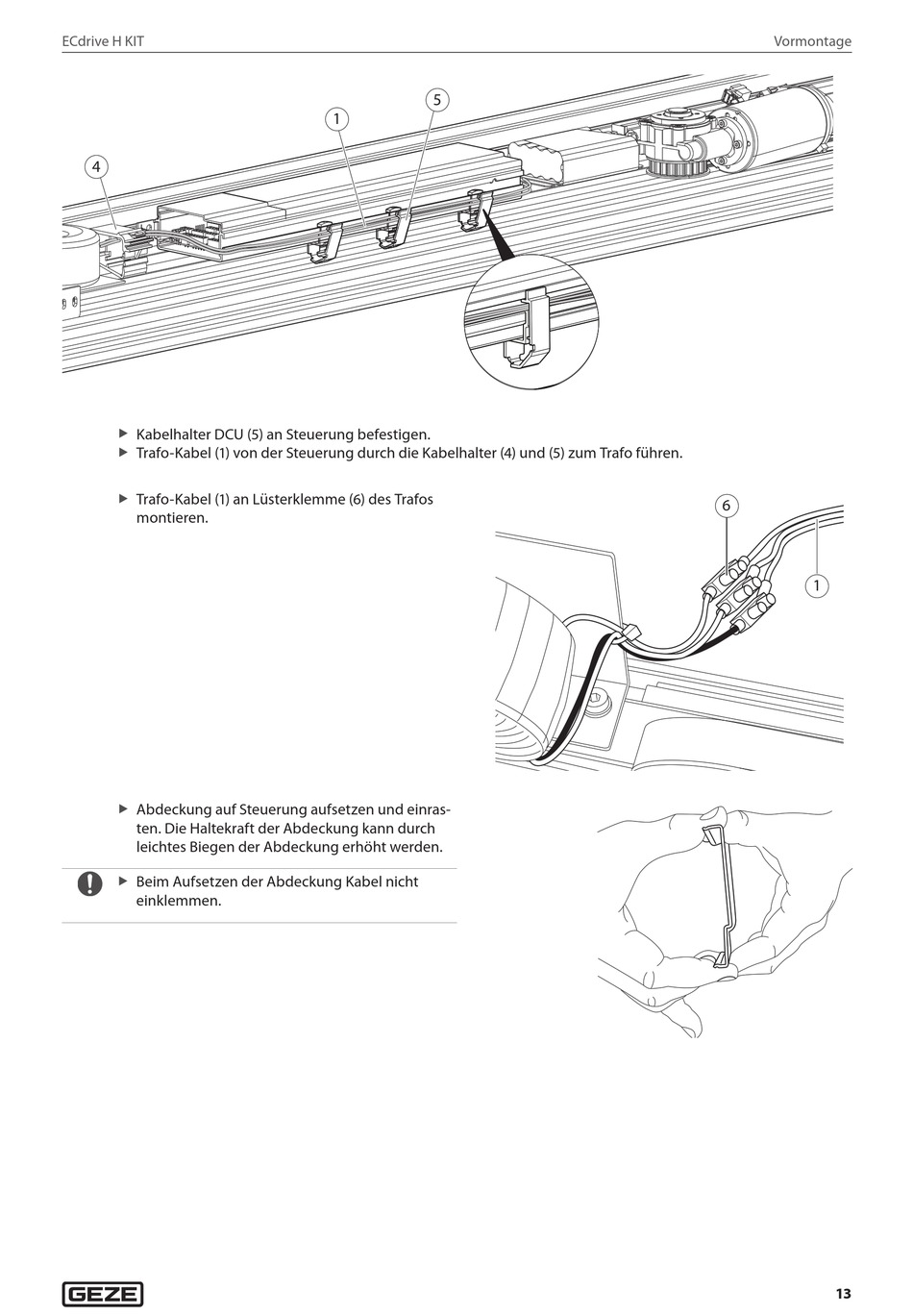

Kabelhalter DCU (5) an Steuerung befestigen.
X
Trafo-Kabel (1) von der Steuerung durch die Kabelhalter (4) und (5) zum Trafo führen.
X
Trafo-Kabel (1) an Lüsterklemme (6) des Trafos
X
montieren.
Abdeckung auf Steuerung aufsetzen und einras-
X
ten. Die Haltekraft der Abdeckung kann durch
leichtes Biegen der Abdeckung erhöht werden.
Beim Aufsetzen der Abdeckung Kabel nicht
X
einklemmen.
5
1
Vormontage
6
1
13
