Vormontage
5

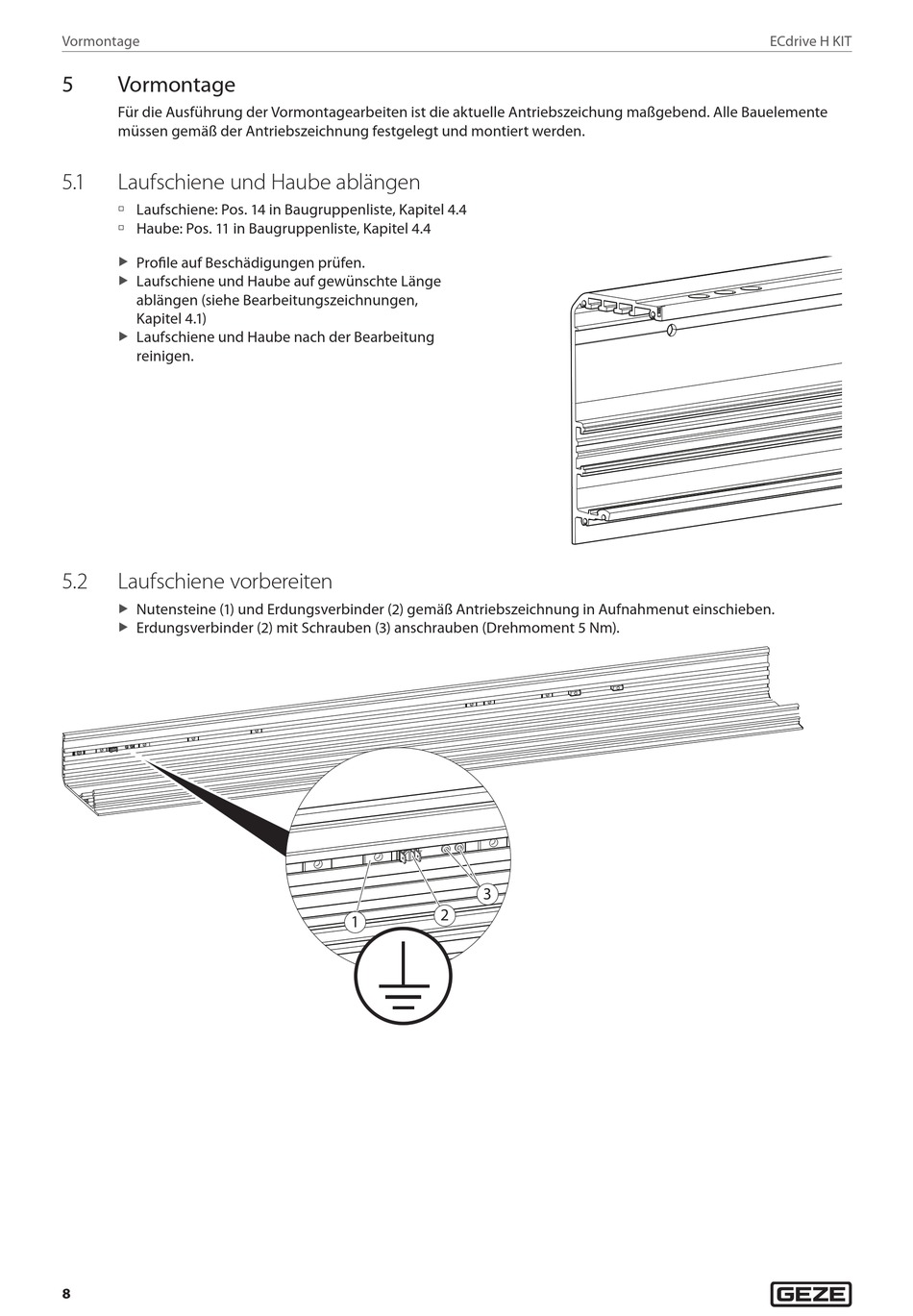

Vormontage
Für die Ausführung der Vormontagearbeiten ist die aktuelle Antriebszeichung maßgebend. Alle Bauelemente
müssen gemäß der Antriebszeichnung festgelegt und montiert werden.
5. 1
Laufschiene und Haube ablängen
à Laufschiene: Pos. 14 in Baugruppenliste, Kapitel 4.4
à Haube: Pos. 11 in Baugruppenliste, Kapitel 4.4
Profile auf Beschädigungen prüfen.
X
Laufschiene und Haube auf gewünschte Länge
X
ablängen (siehe Bearbeitungszeichnungen,
Kapitel 4.1)
Laufschiene und Haube nach der Bearbeitung
X
reinigen.
5.2
Laufschiene vorbereiten
Nutensteine (1) und Erdungsverbinder (2) gemäß Antriebszeichnung in Aufnahmenut einschieben.
X
Erdungsverbinder (2) mit Schrauben (3) anschrauben (Drehmoment 5 Nm).
X
8
3
2
1
ECdrive H KIT
