- Seite 1 Slimdrive SL NT DE Zusatz-Montageanleitung Slimdrive SL NT-FR 141331-01...
-
Seite 2: Inhaltsverzeichnis
Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS Inhaltsverzeichnis Symbole und Darstellungsmittel ........................3 Produkthaftung ................................3 Sicherheitshinweise ..............................3 Bestimmungsgemäße Verwendung .................................3 Sicherheitshinweise ......................................3 Sicherheitsbewusstes Arbeiten ...................................4 Prüfung der montierten Anlage .................................4 Umweltbewusstes Arbeiten ..................................4 Montage ..................................5 Fahrflügel montieren ......................................5 Bodenführung montieren (Variante ohne Seitenteil) .........................6... -
Seite 3: Symbole Und Darstellungsmittel
à in Eingangs- und Innenbereichen des Fußgängerverkehrs in gewerblichen Betriebsstätten und öffentlichen Bereichen à Der Slimdrive SL NT GGS und Slimdrive SL NT-FR GGS darf nicht als Feuer- oder Rauchschutztür eingesetzt werden. à Der Slimdrive SL NT-FR GGS ist für den Einsatz in Flucht- und Rettungswegen zugelassen. -
Seite 4: Sicherheitsbewusstes Arbeiten
Sicherheitshinweise Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS à Gemäß der Maschinenrichtlinie 2006/42/EG muss vor Inbetriebnahme der Türanlage eine Gefahrenanalyse durchgeführt werden und die Türanlage gemäß der CE- Kennzeichnungsrichtlinie 93/68/EWG gekennzeichnet werden. à Den neuesten Stand von Richtlinien, Normen und länderspezifischen Vorschriften beachten, insbesondere: à... -
Seite 5: Montage

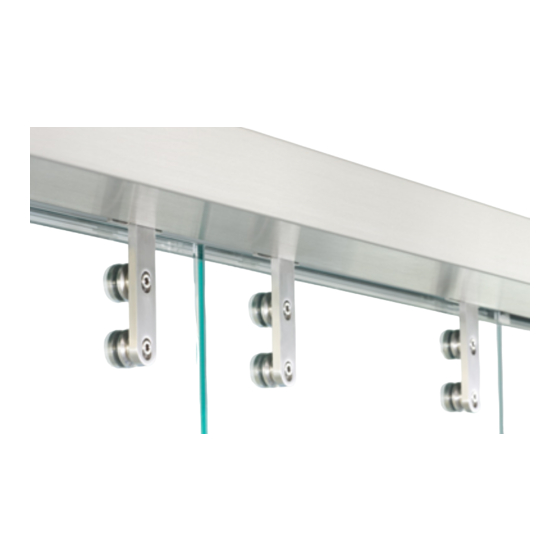

Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS Montage Montage 4. 1 Fahrflügel montieren Flügelaufhängungen (1) montieren. Schrauben (2) mit 11–13 Nm anziehen. Transparente Bumper (3) oben und unten an die Fahrflügel kleben. -
Seite 6: Bodenführung Montieren (Variante Ohne Seitenteil)
Montage Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS Bodenführung montieren (Variante ohne Seitenteil) Darauf achten, dass die Klebefläche in der Bo- denführung (4) sauber und fettfrei ist. Folie (3) von Filz (1) und (2) abziehen. Filz (1) und (2) in die Bodenführung (4) kleben. -
Seite 7: Bodenführung Und Seitenteile Montieren
Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS Montage Bodenführung und Seitenteile montieren 4.3. 1 Bodenführung montieren Darauf achten, dass die Klebefläche sauber und fettfrei ist. Filz (1) auf Bodenführungswinkel (2) kleben. Filz (3) auf 15 mm kürzen. Filz (3) am Ende der Seitenteilschiene (4) 4,5 mm über dem Boden aufkleben. -
Seite 8: Seitenteile Montieren
Montage Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS 4.3.2 Seitenteile montieren Vorbereitungen Seitenteilklötze (1) über die Aussparungen (2) der Seitenteile (3) an die Laufschiene schrauben. Selbstklebende Gummistreifen (4) an die Lauf- schiene unter die Seitenteilklötze (1) kleben. Seitenteil montieren... - Seite 9 Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS Montage 2 Verglasungsgummis (7) zwischen Seitenteil- schiene (6) und Seitenteil schieben. Fahrflügelseite Abdeckkappen (9) an Seitenteilschienen schrauben.
- Seite 10 Montage Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS 4.3.3 Seitenplatten aussparen Arbeiten aus optischen Gründen vor Ort ausführen. Ggf. Seitenblenden (1) für Seitenteile und/oder Fahrflügel aussparen (siehe Pfeil).
- Seite 11 Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS Montage...
