ECdrive H KIT
5.5

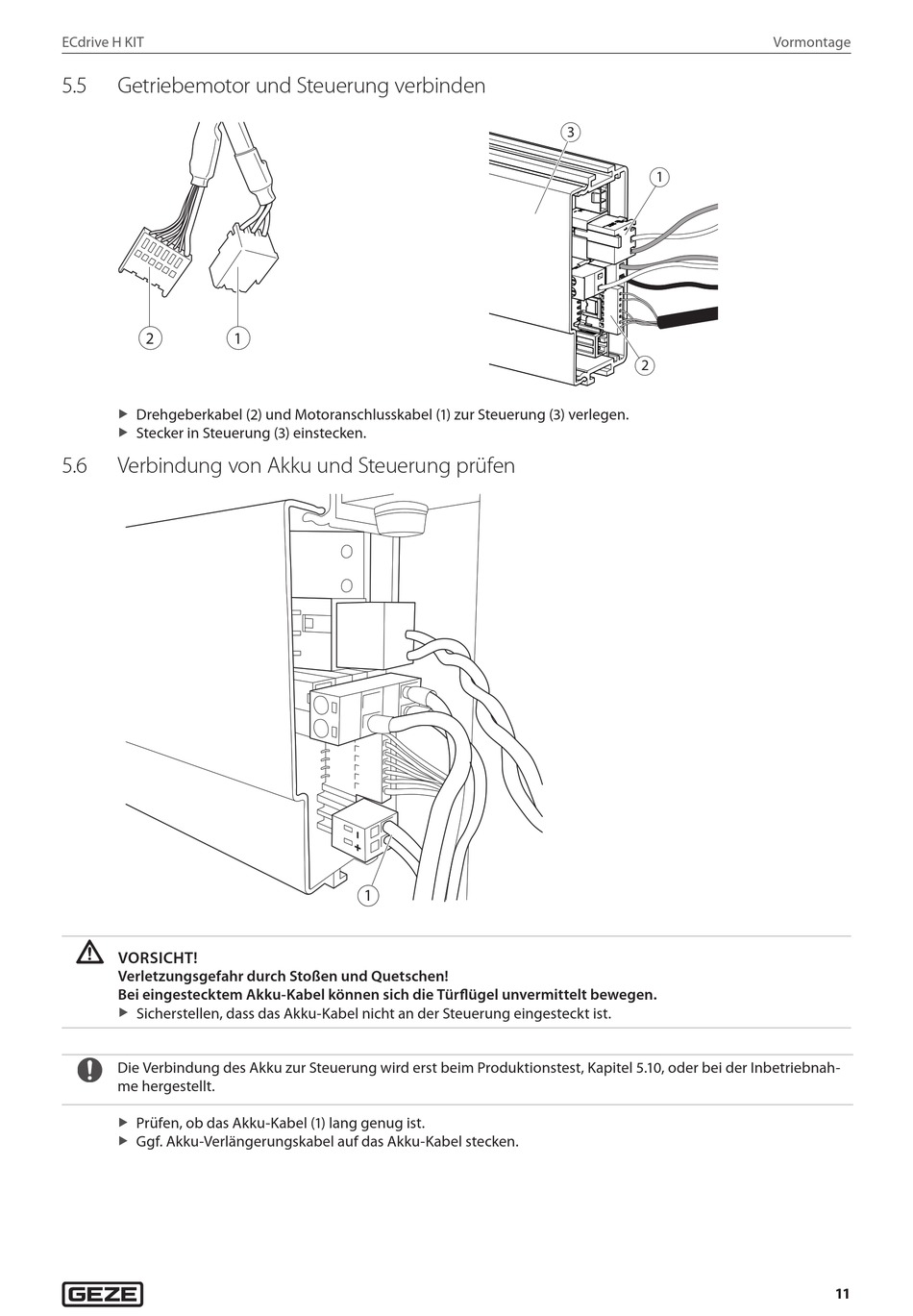

Getriebemotor und Steuerung verbinden
2
1
Drehgeberkabel (2) und Motoranschlusskabel (1) zur Steuerung (3) verlegen.
X
Stecker in Steuerung (3) einstecken.
X
5.6
Verbindung von Akku und Steuerung prüfen
VORSICHT!
Verletzungsgefahr durch Stoßen und Quetschen!
Bei eingestecktem Akku-Kabel können sich die Türflügel unvermittelt bewegen.
Sicherstellen, dass das Akku-Kabel nicht an der Steuerung eingesteckt ist.
X
Die Verbindung des Akku zur Steuerung wird erst beim Produktionstest, Kapitel 5.10, oder bei der Inbetriebnah-
me hergestellt.
Prüfen, ob das Akku-Kabel (1) lang genug ist.
X
Ggf. Akku-Verlängerungskabel auf das Akku-Kabel stecken.
X
1
3
1
2
Vormontage
11
