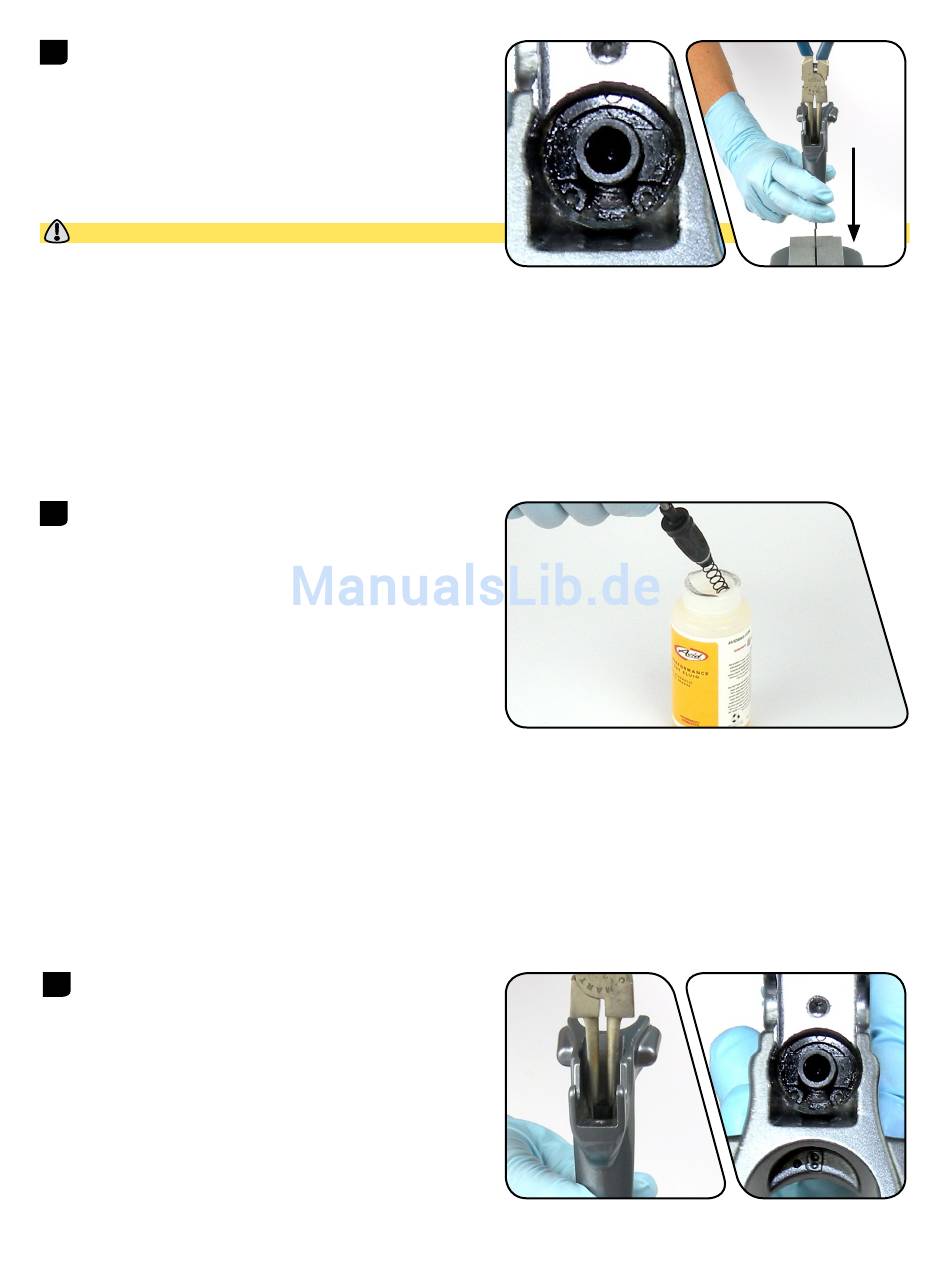

7
Drücken Sie den Sprengring im Hebelkörper mit einer langen
Innensprengringzange zusammen. Drücken Sie dann den
Hebelkörper nach unten und entfernen Sie mit der
Sprengringzange den Sprengring gemeinsam mit der Kolben/
Membran-Baugruppe. Entfernen Sie den Hebelkörper vom
Inbusschlüssel.
Die Kolben/Membran-Baugruppe ist am Sprengring befestigt.
V O R S I C H T
Vorsicht: Blicken sie bei diesem Schritt nicht direkt in
den Hebelkörper. Die innere Kolben/Feder-Baugruppe ist
vorgespannt und schnellt aus dem Hebelkörper heraus.
8
Tauschen Sie die gesamte Kolben/Membran/Sprengring-
Baugruppe gegen eine neue aus. Schmieren Sie die Kolben/
Membran-Baugruppe, indem Sie sie in Avid High-Performance
5.1 DOT Fluid tauchen.
Sie können auch Avid DOT Grease oder mit DOT 5.1 oder
DOT 4 kompatibles Schmierfett zur Schmierung verwenden.
9
Schieben Sie mit einer langen Sprengringzange die Kolben/
Membran/Sprengring-Baugruppe in den Hebelkörper und
fixieren Sie den Sprengring in der Nut im Hebelkörper.
Sie können auch mit einer langen 10-mm-Stecknuss
gegen den Sprengring drücken, um die Kolben/Membran/
Sprengring-Baugruppe in den Hebelkörper zu schieben.
Wenn Sie den Sprengring über die Nut hinaus
geschoben haben, können Sie mit dem 1,5-mm-
Inbusschlüssel im Schraubstock die Baugruppe vom
Inneren des Flüssigkeitsstutzens aus zurückschieben,
sodass der Sprengring in der Nut platziert wird.
9
ELIXIR 3 & 1 INSPEKTION DER BREMSHEBEL
